配料实例887

配料实例887

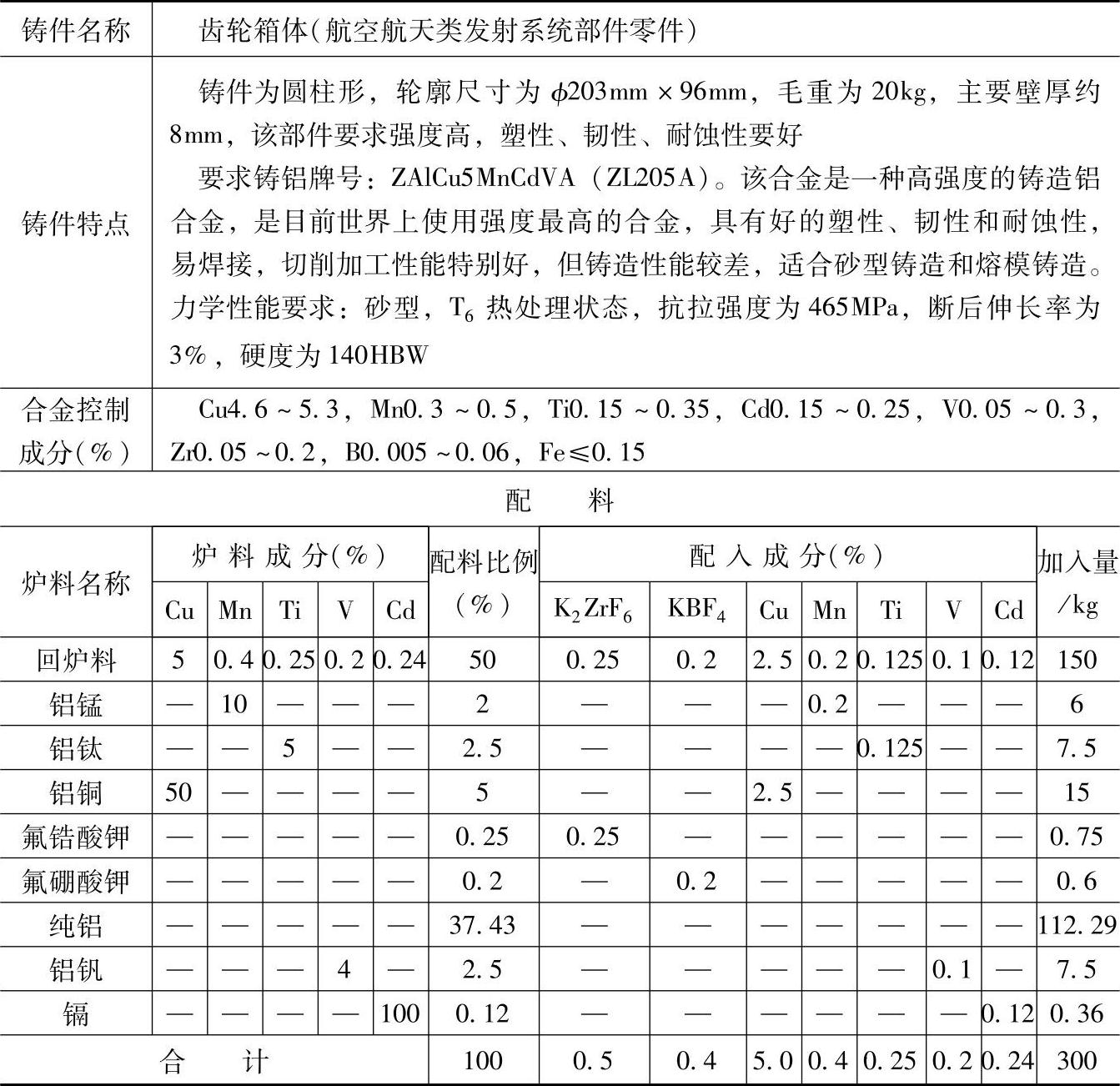

表3.1-30 ZAlCu5MnCdVA的铸造铝硅合金配料

注：1.采用熔炼炉类型：120A—300kg电阻坩埚炉。

2.炉前操作：

1）装炉熔化顺序：回炉料、纯铝、铝锰、铝钒熔化后加入铝铜、铝钛、金属镉。

锆和硼以盐的形式在精炼后加入。

2）进行精炼、静置，按工艺要求调整温度。

3）浇注前轻微搅拌，按铸件工艺要求浇注。

3.检测结果：

力学性能：砂型，T₆热处理状态，抗拉强度为470MPa，断后伸长率为3.5%，硬度为145HBW；

化学成分（%）：Cu5.05，Mn0.39，V0.18，Ti0.24，Cd0.20，Zr0.12，B0.02，Fe0.07。

4.各成分含量和配料比例皆指质量分数。

5.该合金主要用于承受高载荷的零件，如各种挂梁、轮毂、框架、肋、支臂、叶轮、架线滑轮、导弹舱面及某些气密性零件等。
