配料实例932

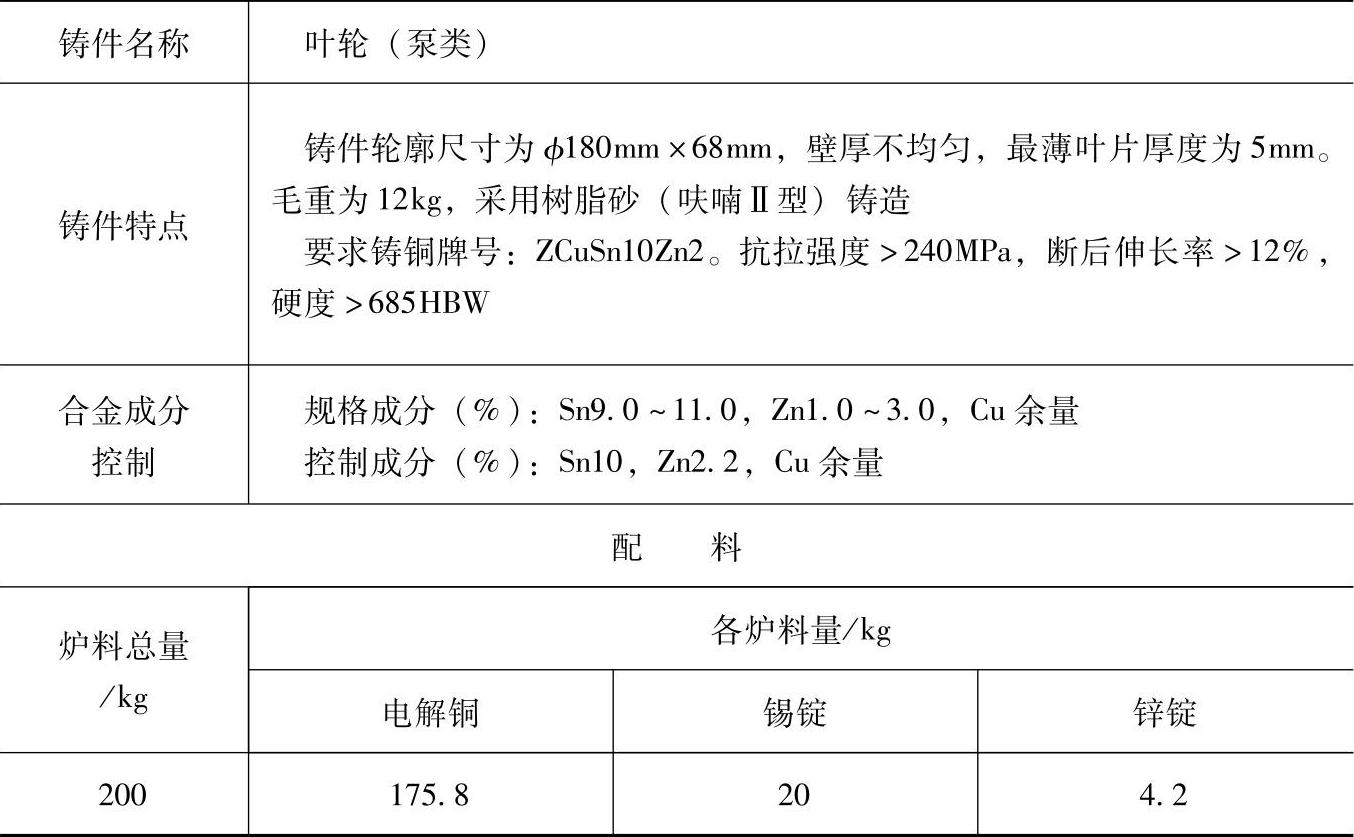

表3.4-20 ZCuSn10Zn2的铸造锡青铜配料

注：1.采用熔炼炉类型：采用地坑式焦炭炉坩埚熔炼，坩埚为200号。炉内烧损：Cu1%、Sn1%、Zn3%。

2.合金熔化后，用0.5kg磷铜脱氧，进行含气及折角试验，并观察断口组织结晶情况。升温至浇注温度后出炉。

3.检测结果：

化学成分（%）：Sn10.21，Zn2.23，Cu余量；

力学性能：抗拉强度为263MPa，断后伸长率为13.5%，硬度为693HBW。

4.本配料还适用于其他同牌号材料的泵体、泵盖、轴套、挡套等铸件。
