配料实例933

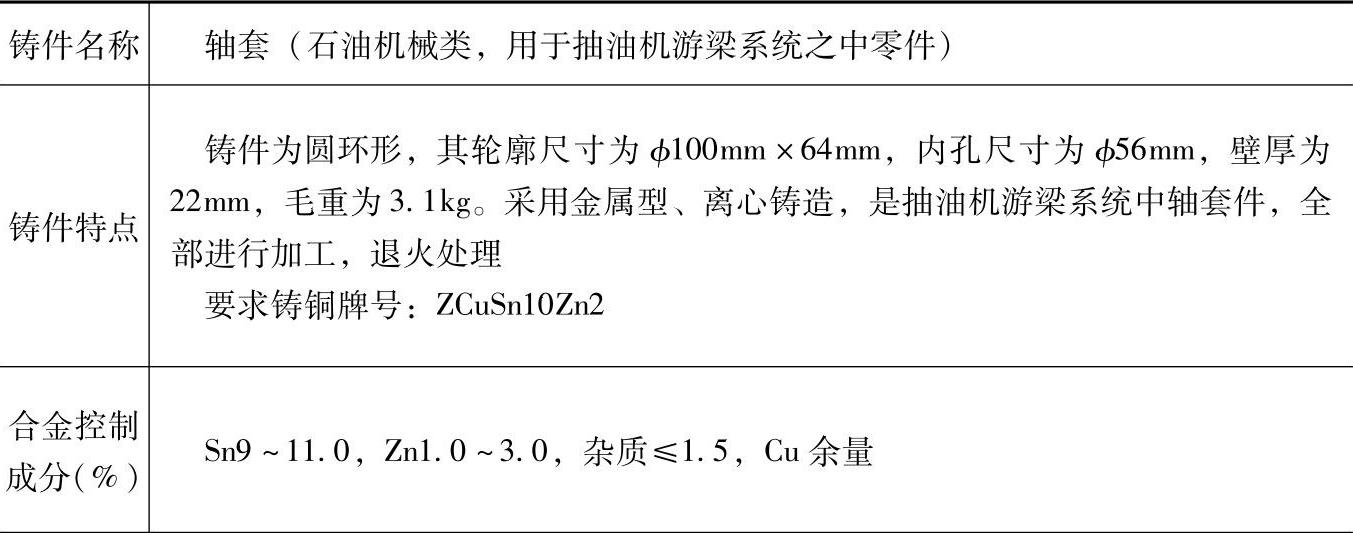

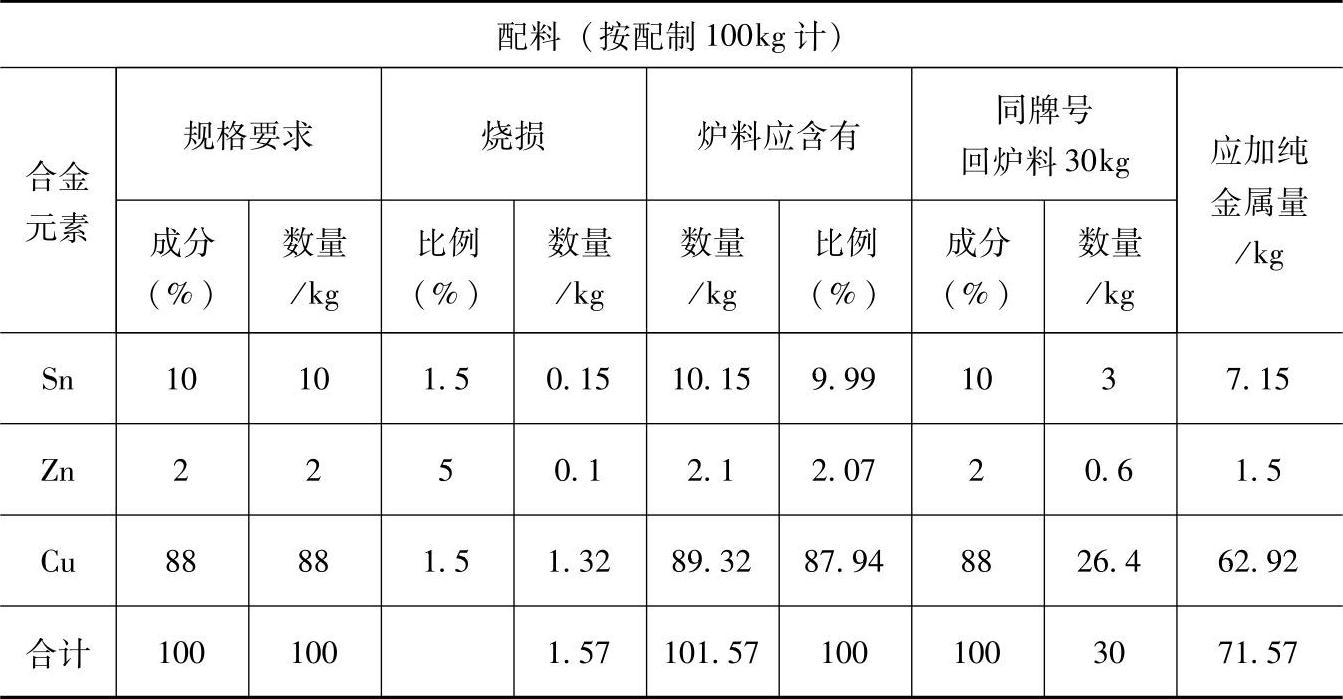

表3.4-21 ZCuSn10Zn2的铸造锡青铜配料

（续）

注：1.炉型：用100号石墨质坩埚焦炭炉和所需工具进行熔炼。

2.配料：炉料由金属料、回炉料、熔剂、辅助材料等组成，除回炉料来自本厂外，其余均由外单位、外部门供给。锡锭Sn含量为98.35%，锌锭Zn含量为98.7%，铜锭Cu含量99.5%。

3.炉料量总和为101.57kg，其中，加锡锭7.15kg，加锌锭1.5kg，加铜锭62.92kg，加回炉料30kg。

4.炉前，石墨坩埚及其炉料均需加热到要求温度，且按入埚顺序加料，同时迅速压入炉内的合金熔液之中，冶炼过程中要观察，掌握好炉况，均合格后出炉浇注。

5.检测结果：

力学性能：抗拉强度为260MPa，硬度为800HBW；杂质总和为0.45%≤1.5%。

6.各成分含量和配料比例皆指质量分数。

7.适合本配料的石油机械类的还有旋塞、泵、阀、齿轮、叶轮、轴套等。
