配料实例935

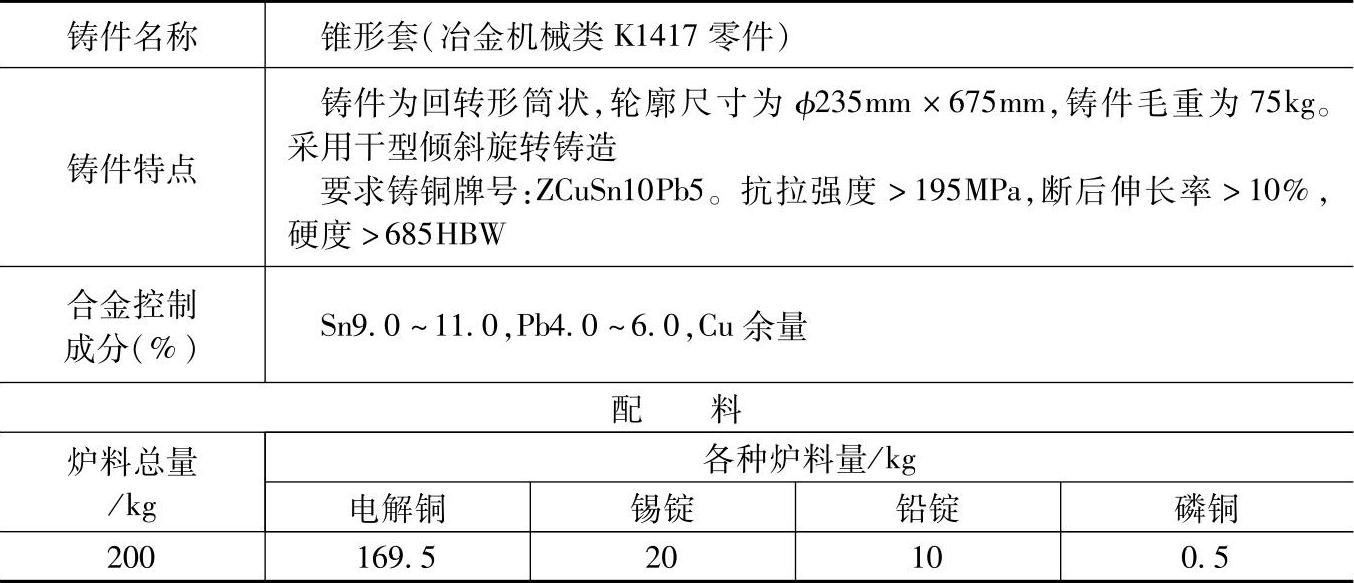

表3.4-23 ZCuSn10Pb5的铸造锡青铜配料

注：1.采用熔化炉类型：地坑式自然通风地坑坩埚炉熔炼，坩埚为200号。炉内烧损：铜1%、锡1%、铅1.5%。

2.电解铜熔化后，加入锡锭、铅锭，以磷铜脱氧，做炉前含气及折角试验，观察断口组织结晶情况，升温至浇注温度。

3.检测结果：

化学成分（%）：Sn10.25，Pb4.98。

力学性能：抗拉强度为201MPa，断后伸长率为11%，硬度为723HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于同牌号材料的轴套、轴瓦、衬套、导轴承等铸件。
