配料实例936

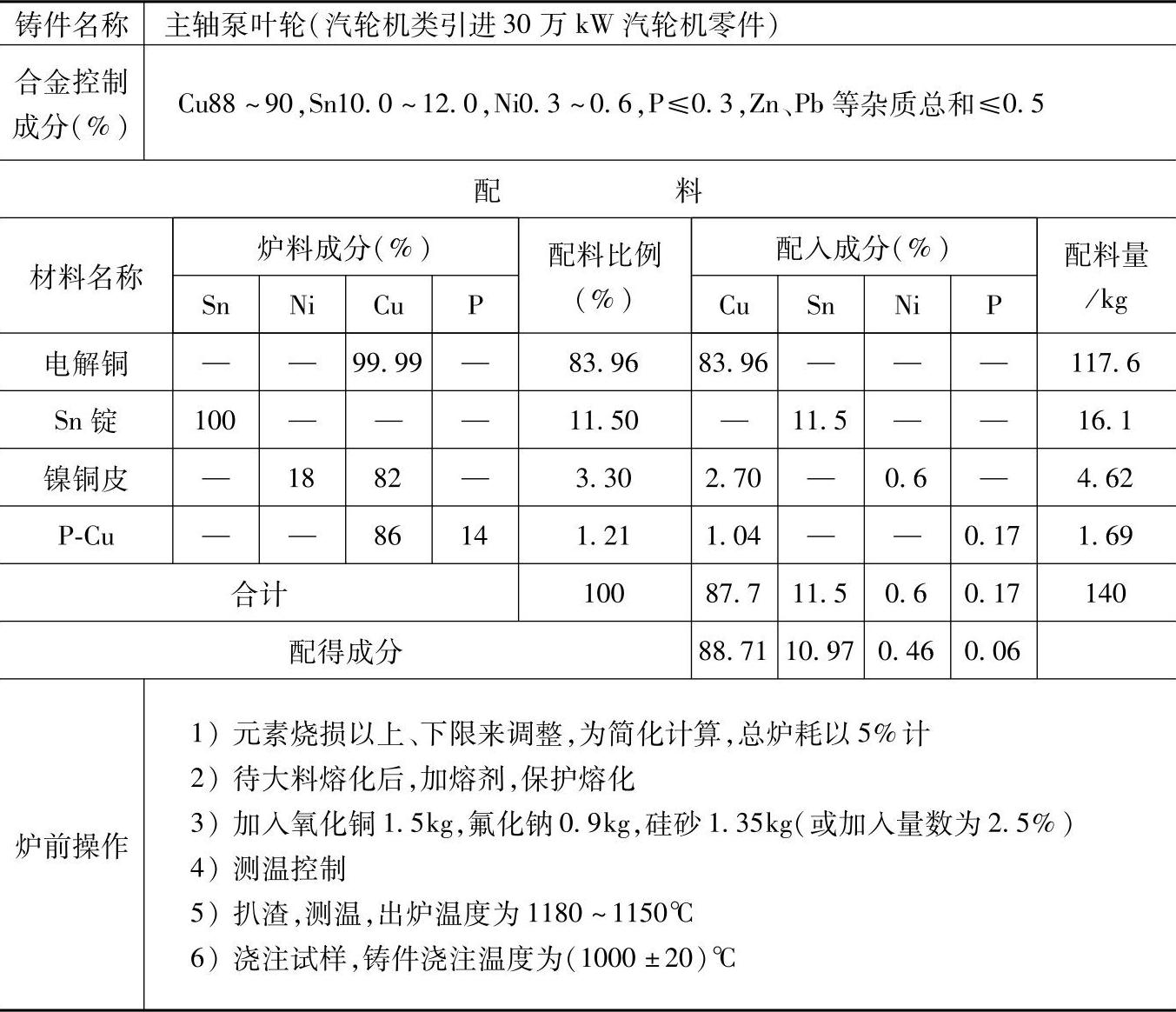

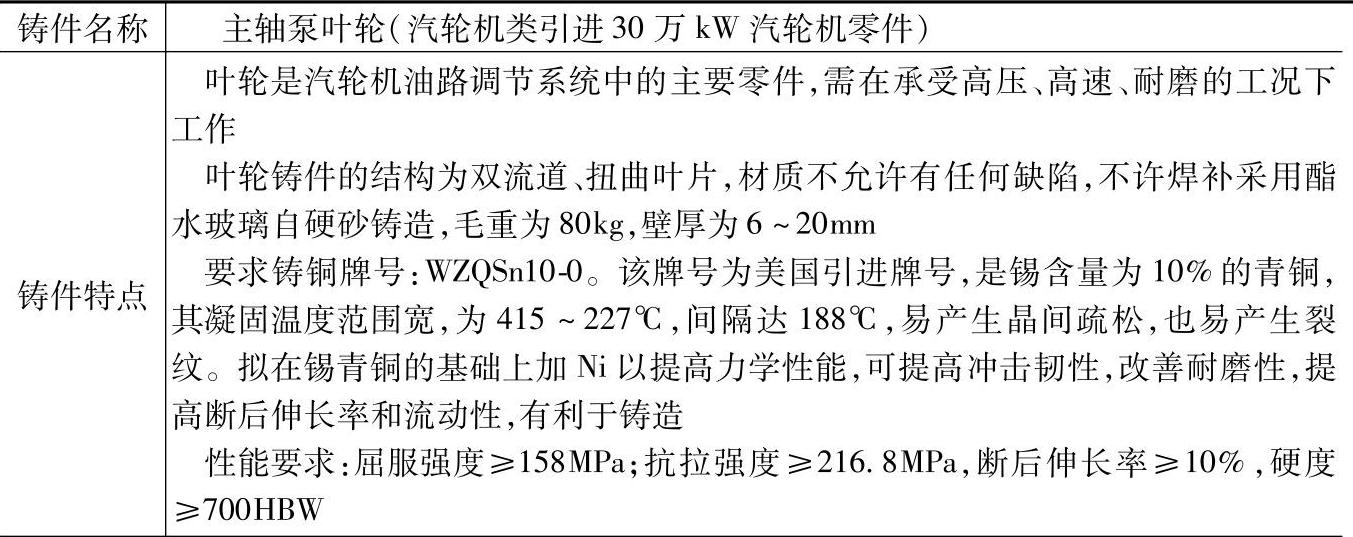

表3.4-24 WZQSn10-0的铸造锡青铜配料

（续）

注：1.采用熔炼炉类型：燃油回转坩埚炉。

2.炉前作熔液测温，试样做含气量检验和断口检验。

3.检测结果：

力学性能：屈服强度为182MPa，抗拉强度为272MPa，断后伸长率为14.0%，硬度为892HBW；

化学成分（%）：Sn10.97，Ni0.46，P0.06，Cu88.71。

无损检测：在叶轮两端加工处进行表面着色检验，不允许有夹渣、裂纹、砂眼等铸造缺陷。

4.各成分含量、配料比例和加入量皆指质量分数。

5.本配料适用于该牌号材料的叶轮件。
