配料实例948

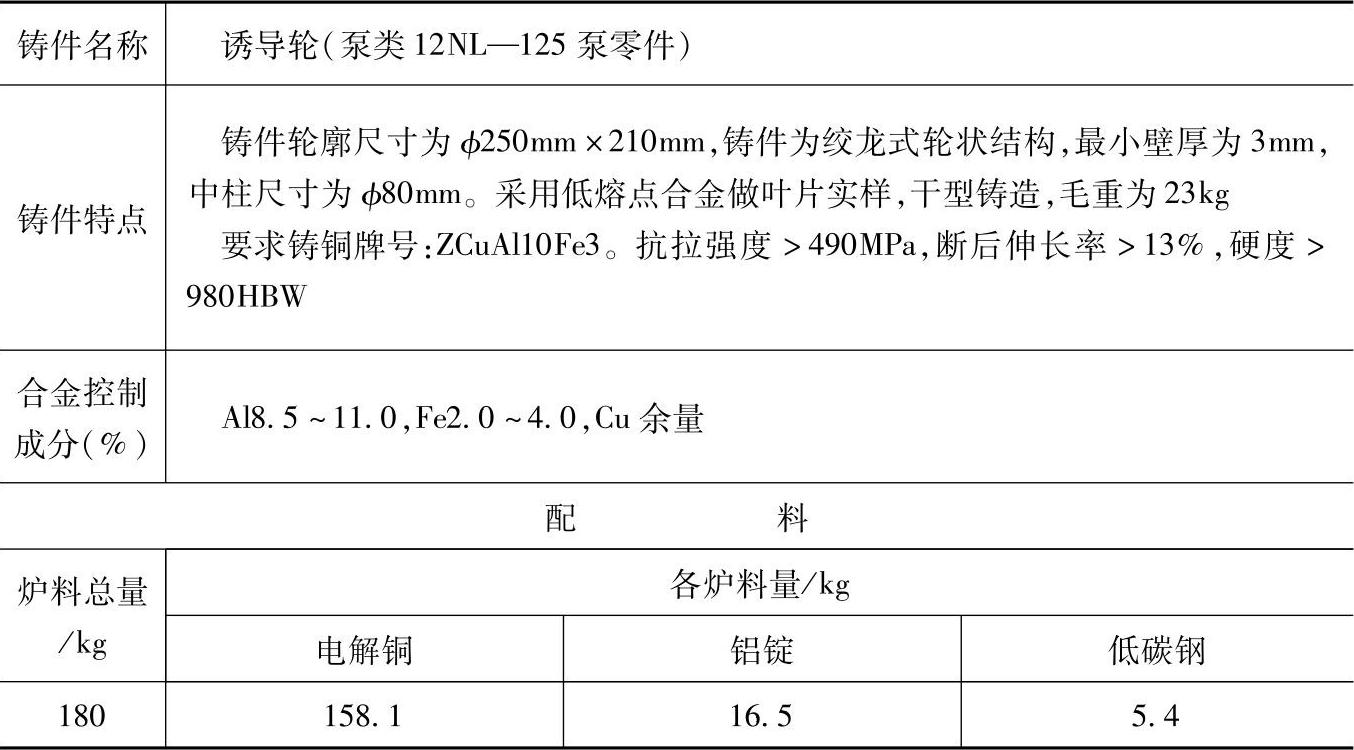

表3.4-36 ZCuAl10Fe3的铸造铝青铜配料

注：1.采用熔炼炉类型：采用自然通风式焦炭地坑坩埚炉熔化，坩埚为200号。熔化过程中烧损：铁增加0.5%、铜烧损1.5%、铝烧损3%。

2.合金熔化后测温，做炉前含气及折角试验，如含气应进行精炼脱气，并观察折角断口组织结晶情况，合格后出炉。

3.检测结果：

化学成分（%）：Al9.25，Fe3.32；

力学性能：抗拉强度为502MPa，断后伸长率为15%，硬度为1200HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水泵叶轮、阀瓣、螺杆泵泵套及其他配件。
