配料实例950

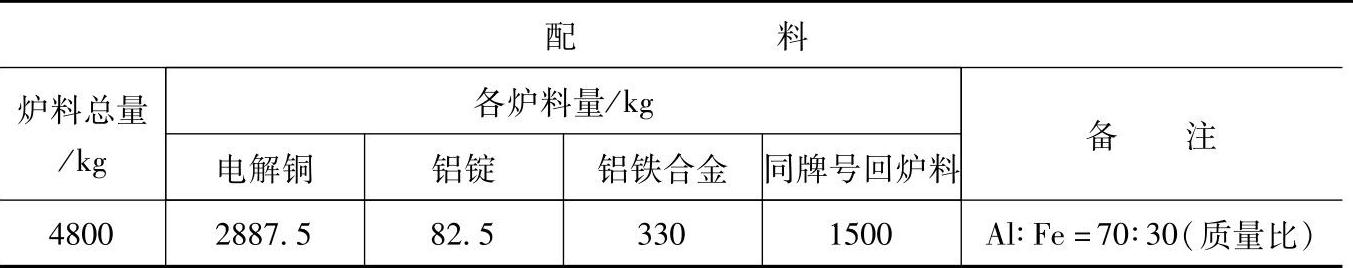

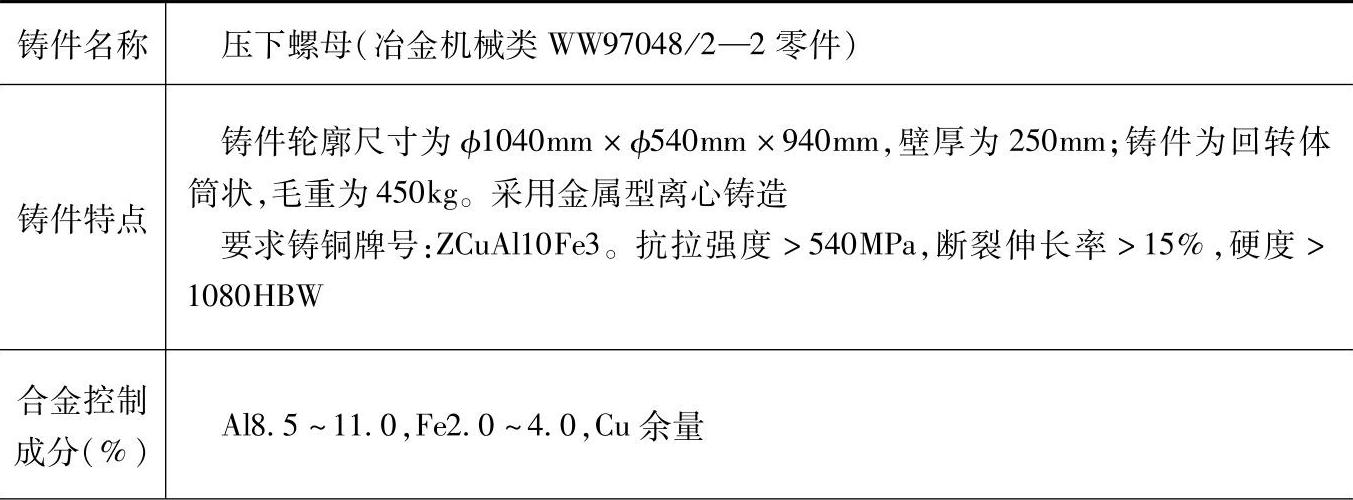

表3.4-38 ZCuAl10Fe3的铸造铝青铜配料

（续）

注：1.采用熔炼炉类型：采用火焰反射炉熔炼，投炉量为4800kg，炉内烧损：铜2%、铝3.5%、铁0.2%。

2.下料顺序：炉内先放入铝锭，（预留一条铝，最后调料用），其上放回炉料及铝铁中间合金，最上铺电解铜。待全部熔化后，由观察口将液体金属搅拌均匀，取样做炉前快速分析，用预留的铝调整成分。做炉前含气及折角试验，观察断口组织结晶情况，进行调整及脱气精炼，合格后出炉。

3.检测结果：

化学成分（%）：Al9.58，Fe3.23；

力学性能：抗拉强度为567MPa，断后伸长率为15.5%，硬度为1302HBW。

4.各成分含量和配料比例皆指质量分数。
