配料实例958

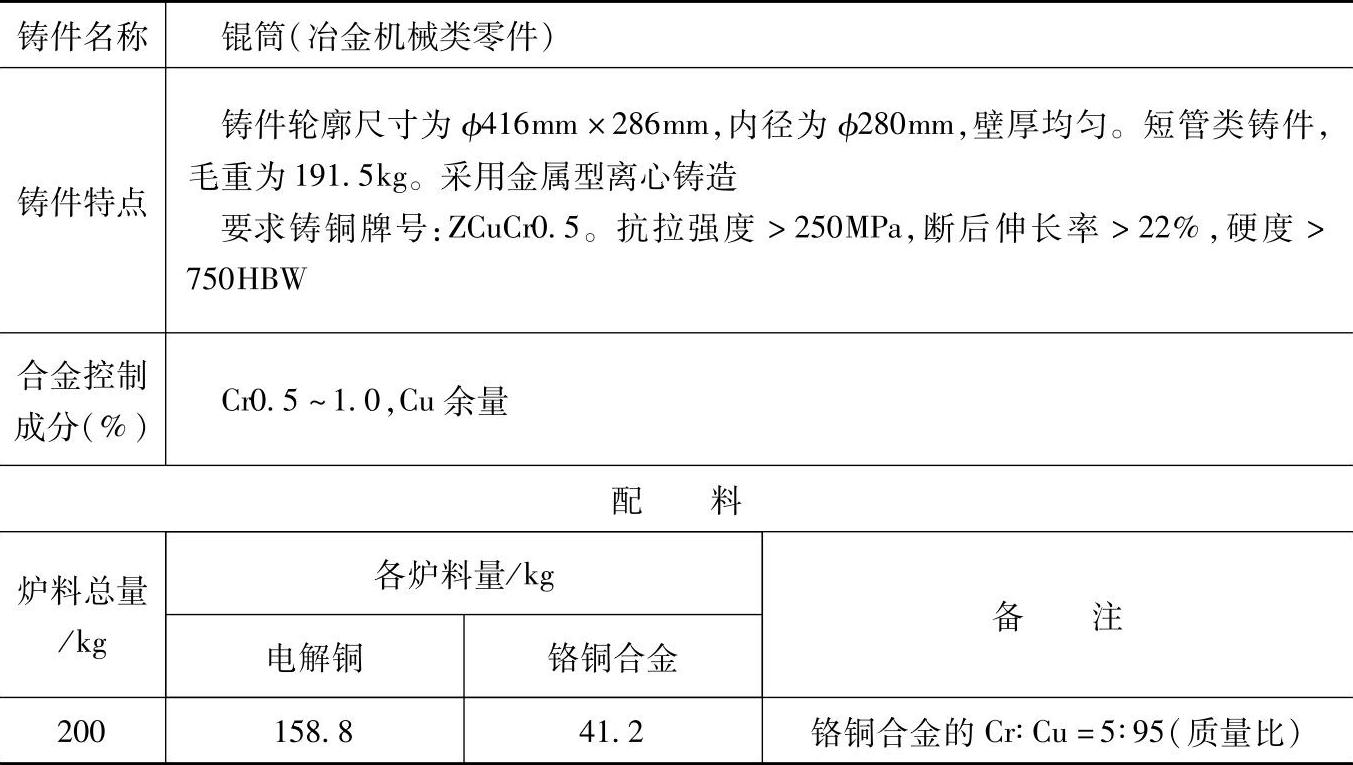

表3.4-46 ZCuCr0.5的铸造铬青铜配料

注：1.采用熔炼炉类型：采用吹风式地坑焦炭坩埚炉，坩埚为200号。炉内烧损：铜1%、铬3%。

2.炉内以木炭为覆盖剂，铬铜合金下炉后再分批下电解铜，在弱氧化气氛中快速熔化。至1300℃液体合金与坩埚一起出炉将液体合金倾入浇包内（浇包得烤成红色，温度约400℃），浇注。

3.检验结果：

化学成分（%）：Cr0.87；

铸态力学性能：抗拉强度为260MPa，断后伸长率为23%，硬度为820HBW。

4.各成分含量和配料比例皆指质量分数。

5.此配料还适用于引线接头、接线座等铬青铜铸件。
