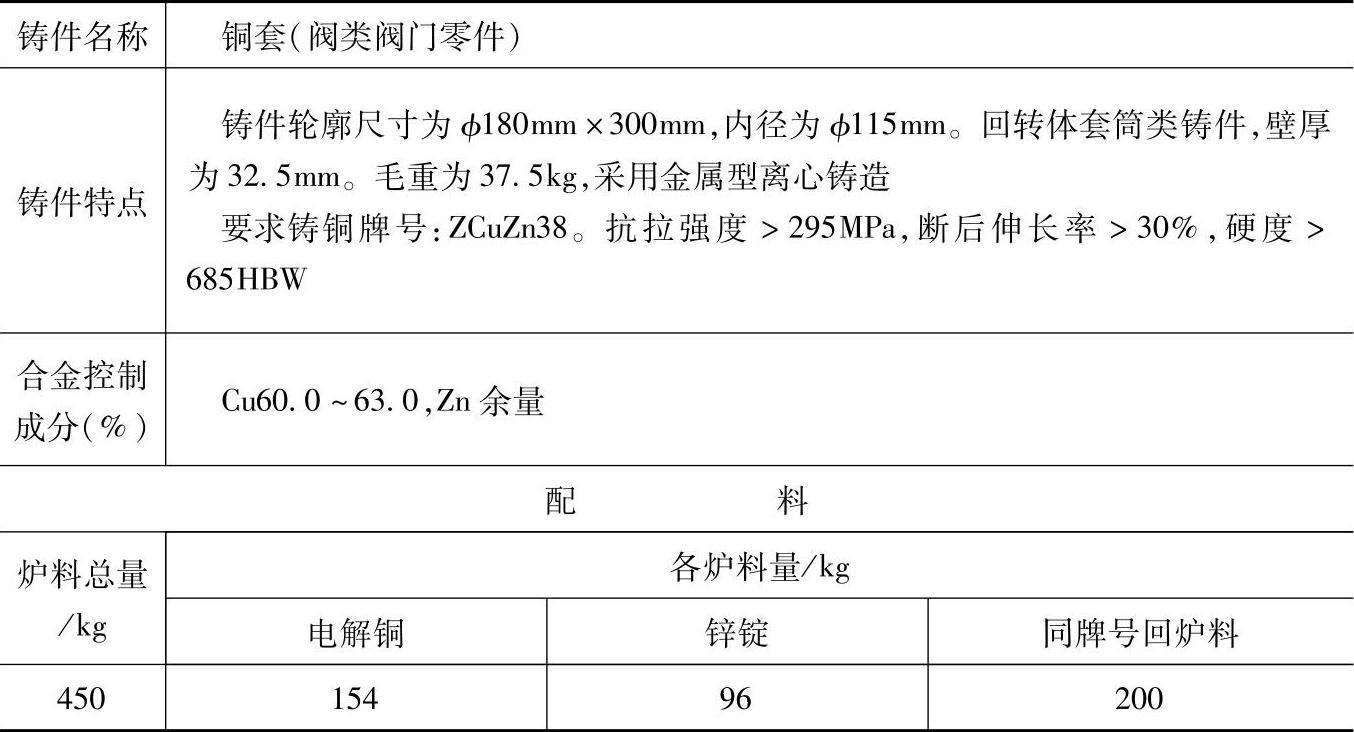

表3.4-47 ZCuZn38的铸造黄铜配料
注：1.采用熔化炉类型：采用500kg工频感应电炉熔炼。炉内烧损：Cu1%、Zn3%。
2.合金熔化后，测温达到浇注温度出炉。
3.检测结果：
化学成分（%）：Cu62.35。
力学性能：抗拉强度为302MPa，断后伸长率为32%，硬度为725HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于其他同牌号材料的铸件，如旋塞、小型阀体、接线头等。
