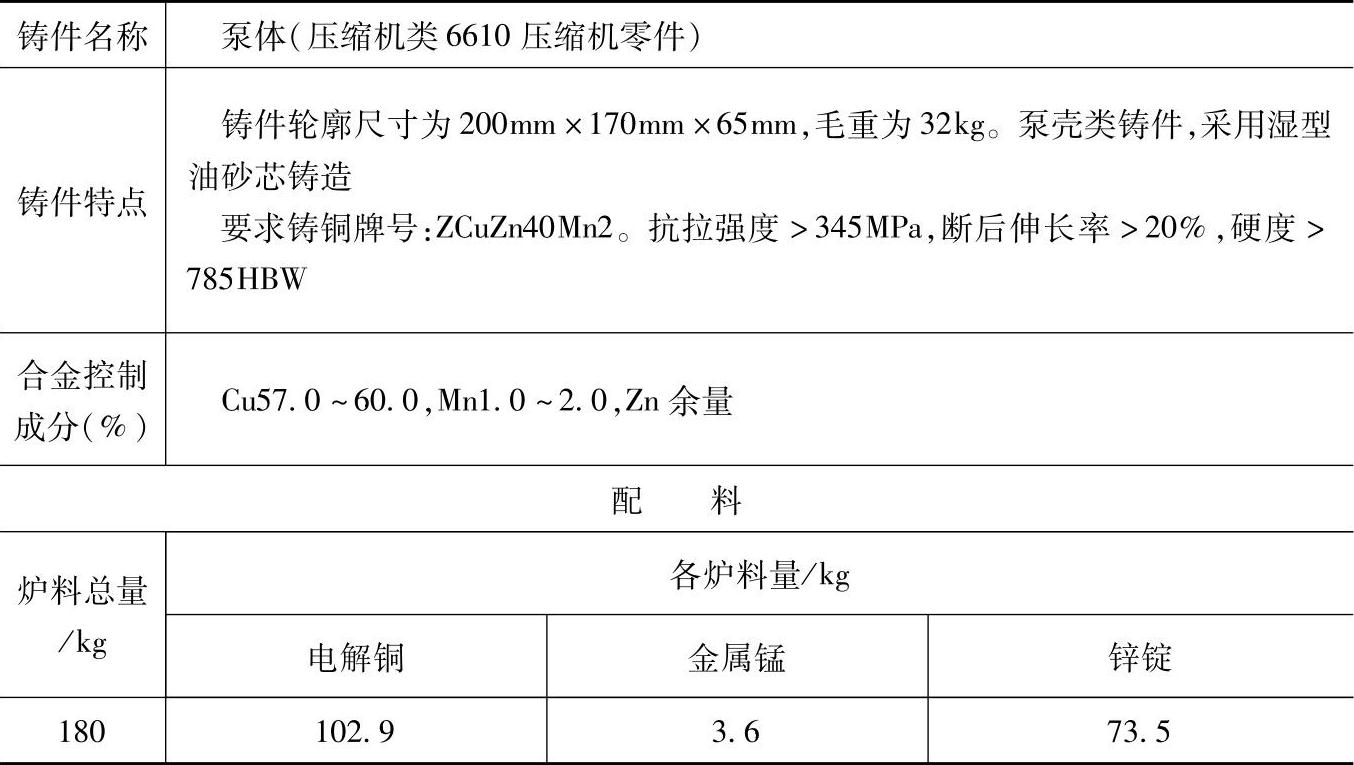

表3.4-56 ZCuZn40Mn2的铸造锰黄铜配料
注：1.采用熔炼炉类型：采用地坑式焦炭坩埚炉，坩埚为200号。炉内烧损：铜1%，锰1.5%，锌4%。
2.熔化后，做折角试验并观察断口组织结晶情况，升温至浇注温度。
3.检测结果：(https://www.daowen.com)
化学成分（%）：Cu57.83，Mn2.02；
力学性能：抗拉强度为354MPa，断后伸长率为22%，硬度为815HBW。
4.各成分含量和配料比例皆指质量分数。
