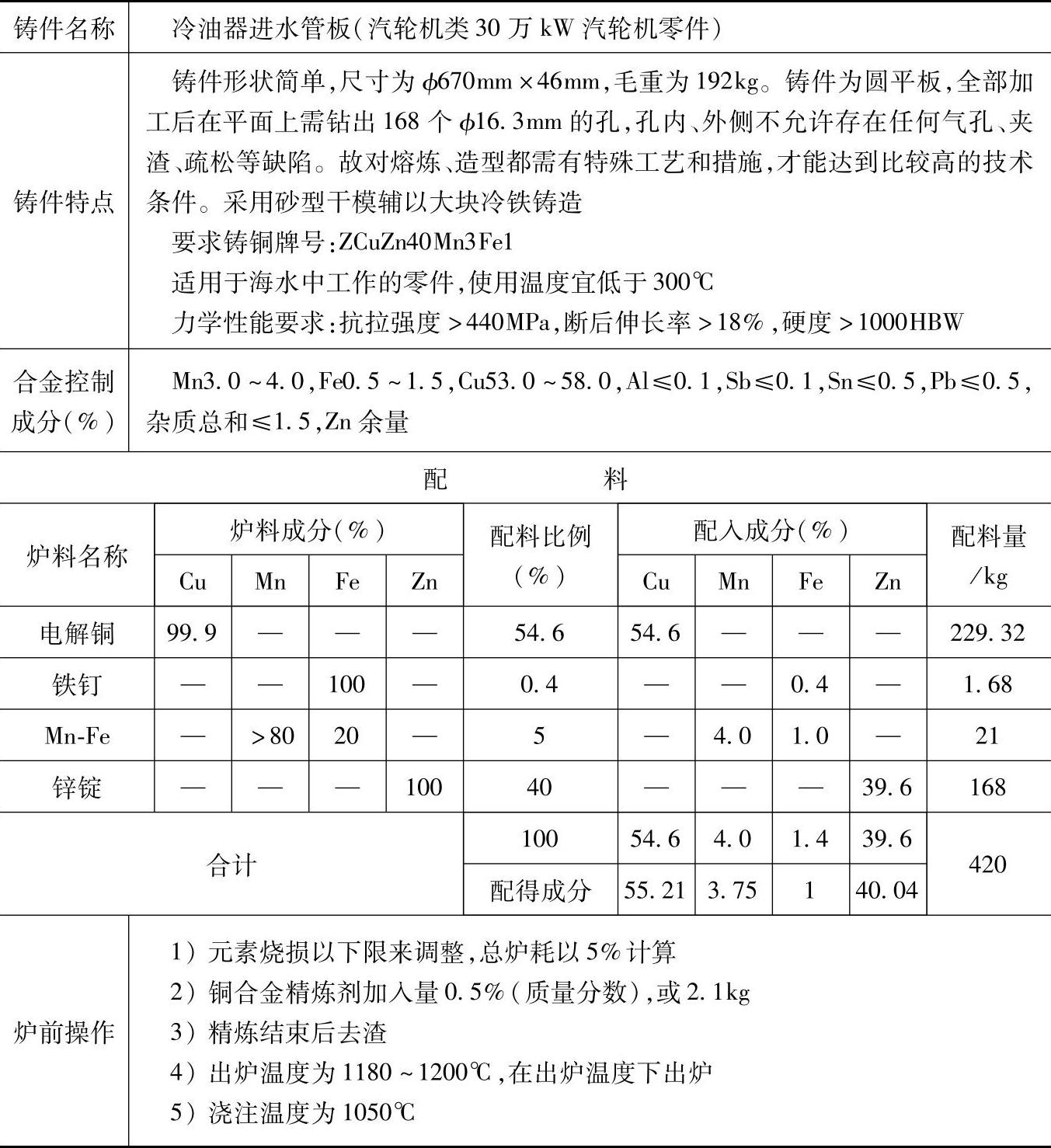

表3.4-57 ZCuZn40Mn3Fe1的铸造锰黄铜配料
注：1.采用熔炼炉类型：燃油回转坩埚炉。
2.炉前浇注试样作气含量检验，断口检验。
3.检测结果：
力学性能：抗拉强度为606MPa，断后伸长率为30.2%，硬度为1750HBW；
化学成分（%）：Cu55.21，Fe1，Mn3.75，Zn余量。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于海水中工作的阀门、滤网架管接等铸件，其使用温度低于300℃。
