配料实例972

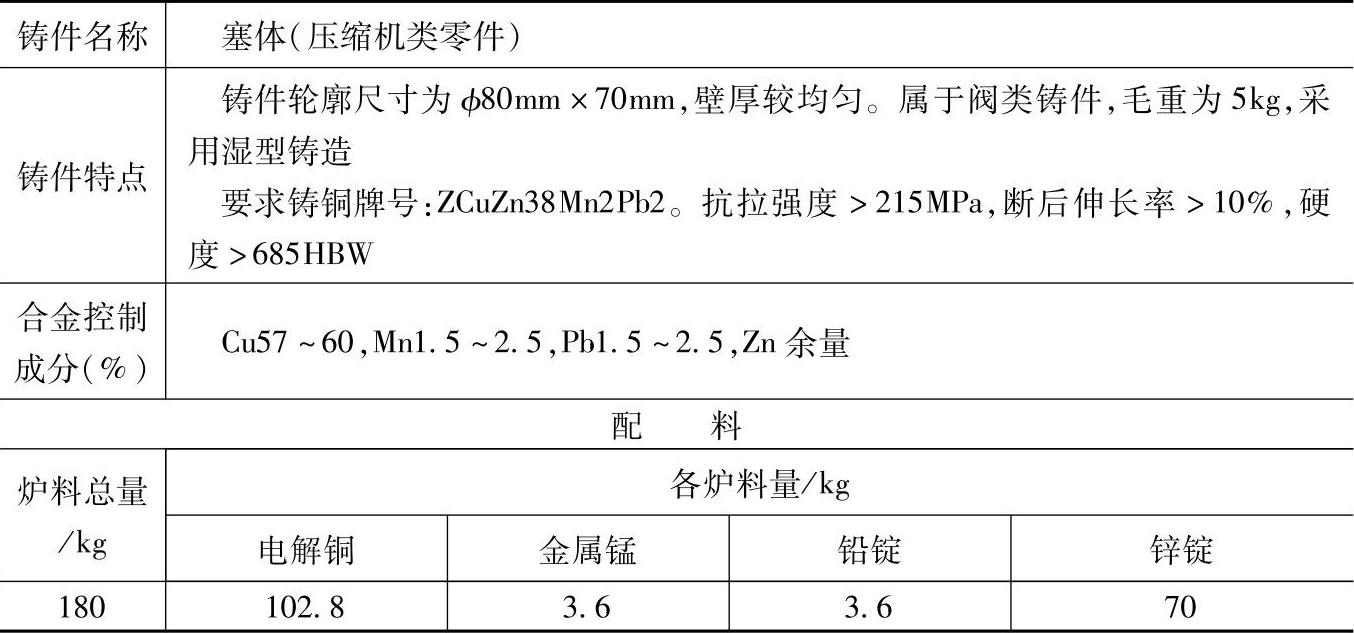

表3.4-60 ZCuZn38Mn2Pb2的铸造锰黄铜配料

注：1.采用熔炼炉类型：采用地坑坩埚炉熔炼，坩埚为200号。炉内烧损：铜1%，锰2%，铅1.5%，锌4%。

2.合金熔化后测温，做折角试验并检察断口颜色及组织结晶情况，合格后出炉浇注。

3.检测结果：

化学成分（%）：Cu57.83，Mn2.25，Pb1.98；

力学性能：抗拉强度为223MPa，断后伸长率为12.5%，硬度为720HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于其他同牌号材料的铸件，如旋塞、端盖、小型轴瓦及轴套等。
