配料实例973

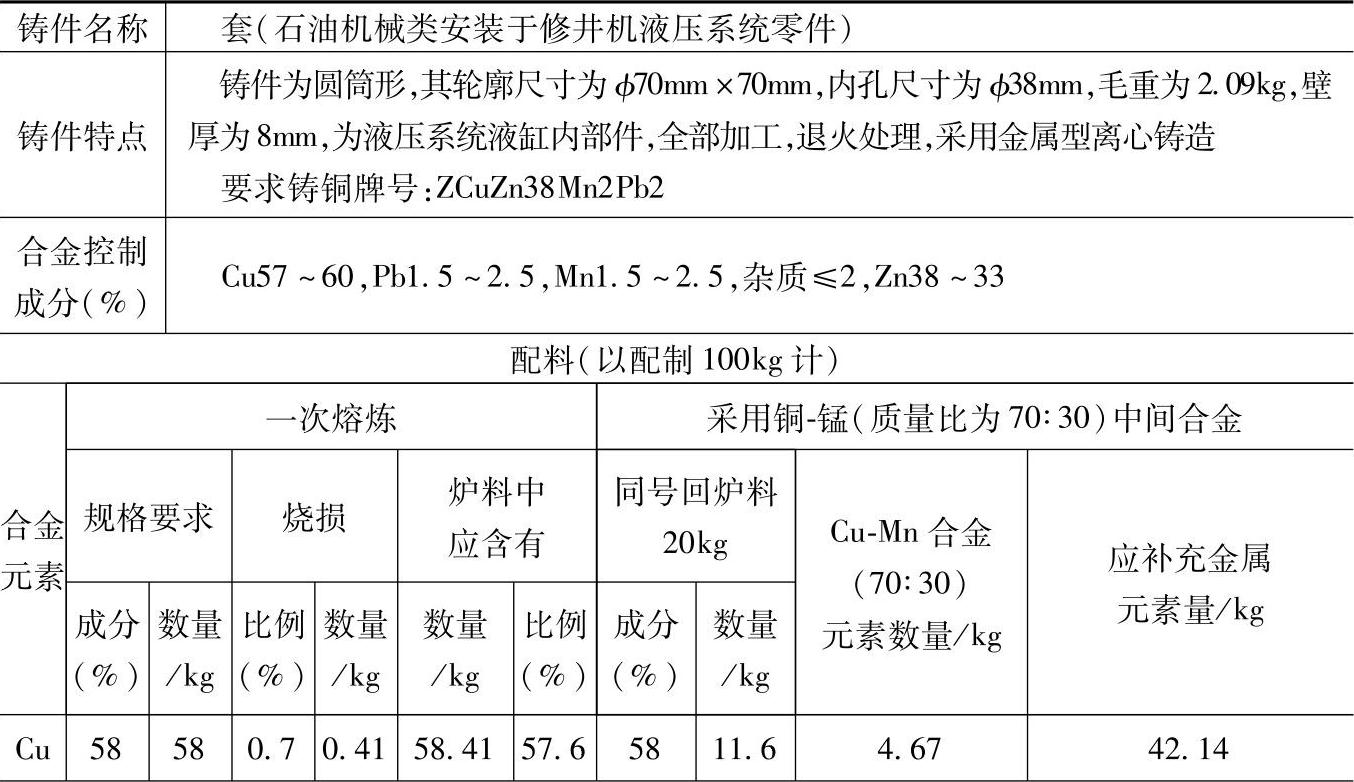

表3.4-61 ZCuZn38Mn2Pb2的铸造锰黄铜配料

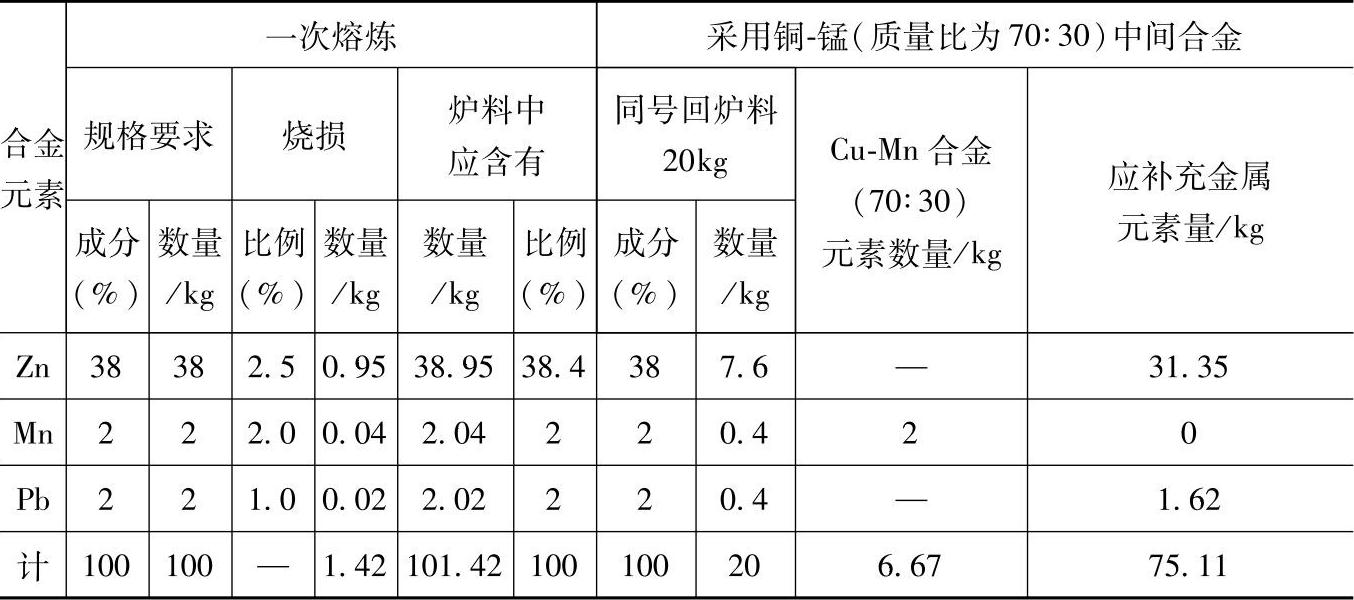

（续）

注：1.炉型：100号石墨质坩埚焦炭炉进行熔炼。

2.配料：炉料由金属料、回炉料、熔剂、辅助材料组成。除回炉料为本厂的以外，其余均来自外厂、矿所供给。铅锭的铅含量为99.5%，锌锭的锌含量为98.7%，铜锰合金的Cu∶Mn=70∶30。

3.炉料总量为101.42kg，其中，加入Cu量为42.14kg，Zn量为31.35kg，Pb量为1.62kg。

4.炉前，首先将石墨坩埚预热到暗红色，炉料加热到300℃以上，炉料的投入是由高熔点到低熔点的顺序加入的，即钼→铜锰→铅→回炉料→锌。为防止锌挥发和氧化，而先加入覆盖剂，对于加入的合金元素要充分搅拌，并快速熔化，出炉后去除熔渣，放置一会再浇注。

5.检测结果：

力学性能：抗拉强度为360MPa，硬度为810HBW。

6.各成分含量和配料比例皆指质量分数。
