配料实例1016

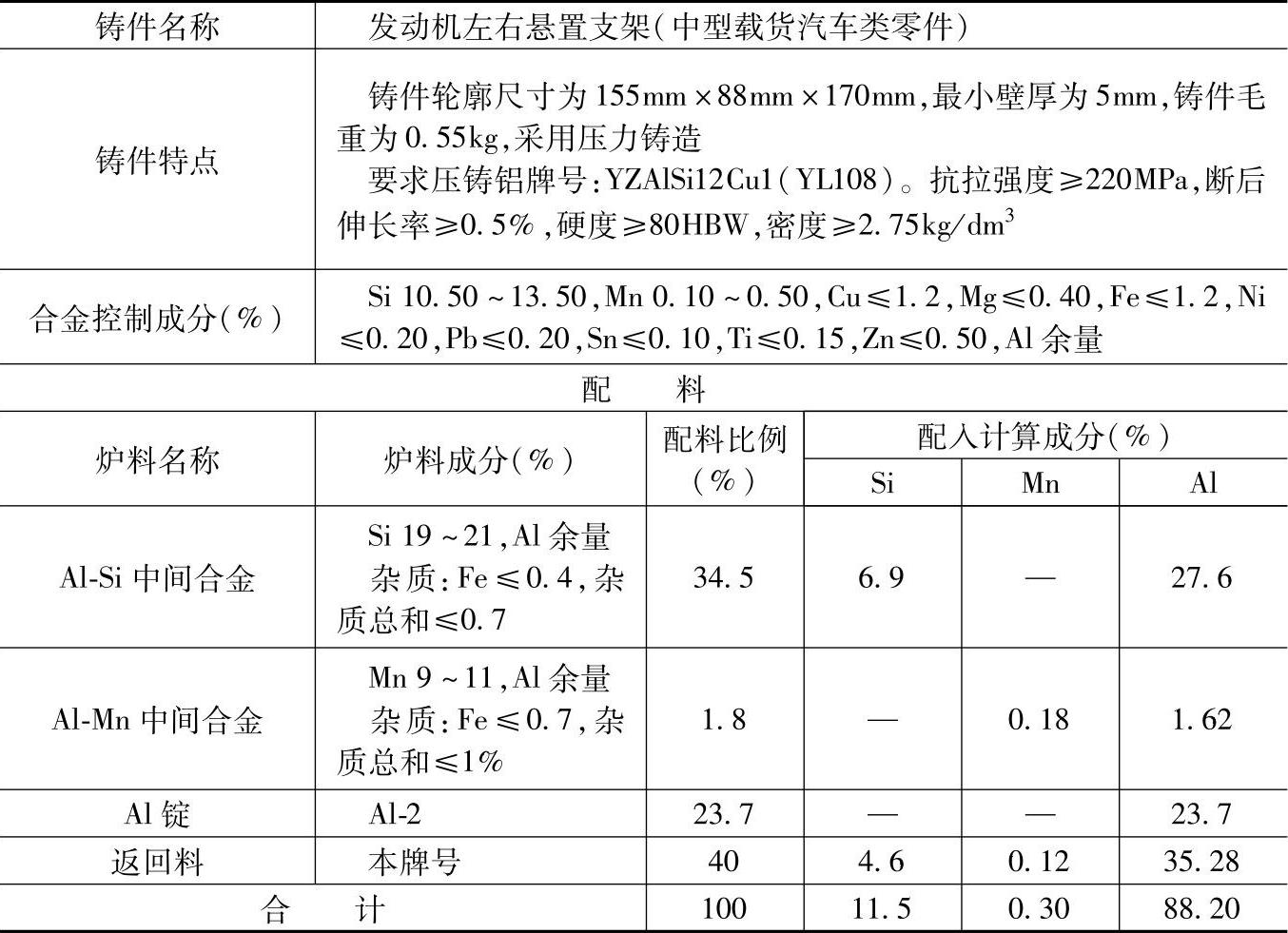

表3.7-5 YZAlSi12Cu1的压铸铝合金配料

注：1.采用熔炼炉类型：1t无芯工频熔炼炉。

2.炉前，取样分析Si、Mn、Cu、Fe含量，根据分析报告调整成分。

3.检测结果：

化学成分（%）：Si 11.03，Mg 0.037，Cu 0.94，Fe 0.16，Pb<0.03，Mn 0.28，Sn 0.017，

Zn<0.04，Ti 0.017，Ni<0.08；

力学性能：抗拉强度为240MPa，断后伸长率为0.5%，硬度为90HBW，密度为2.8kg/dm³。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于汽车零件，如变速器前壳、变速器后壳等内部质量要求较高的同牌号铝压铸件。
