5.1.1  电控空气悬架工作原理

电控空气悬架又称ECAS（Electronic Control Air Suspension）。它由ECU、组合电磁阀、高度传感器、控制开关等组成。高度传感器安装在车架上，通过摆杆与车桥连接，当车身与桥高度发生变化时，高度传感器内产生感应电流，电信号传到ECU，ECU将当前高度与其内储存的设定高度进行比较，然后向电磁阀发出控制信号，给气囊充气或排气，从而实现车身高度恒定控制，如图5-1所示。

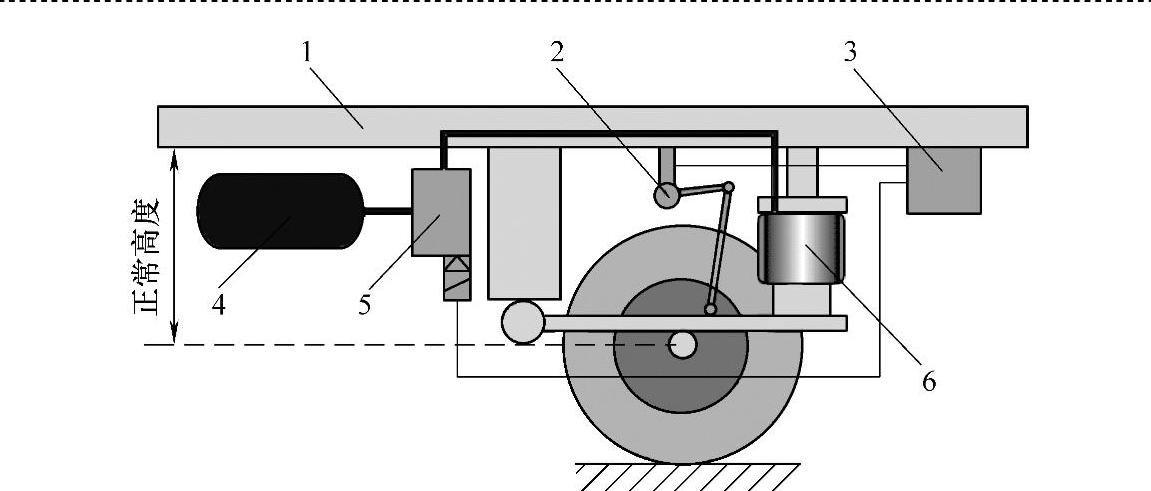

图5-1 电控空气悬架控制原理

1—车架 2—高度传感器 3—ECU 4—储气筒 5—电磁阀 6—气囊

与传统的板簧悬架相比较，电控空气悬架有以下优点：

①气囊的良好减振性能，能够为货物及道路提供很好的保护。

②在空载和重载时保持底盘高度恒定，这可以在车辆装载和卸货期间，保证车辆与货台之间一直保持很好对接，提高装卸作业效率。

③在配置提升桥的车辆上，在车辆起步时，能够控制驱动桥与提升桥之间的轴荷分配（牵引力辅助控制），这能有效防止车辆在不良路面起步时驱动轮打滑。

④使用遥控器很方便地实现车架升降，方便驾驶员接挂、甩挂。驾驶员还可设置两个记忆高度，在特定使用条件下，驾驶员可以方便地调取记忆高度。
