5.2.2 传感器标定
高度传感器和压力传感器新装或更换后，都需要进行标定。标定需要借助故障诊断仪完成。
1.高度传感器标定
①连接ECAS故障诊断仪，进入系统/标定高度传感器及特性曲线/高度传感器标定界面，如图5-4所示。

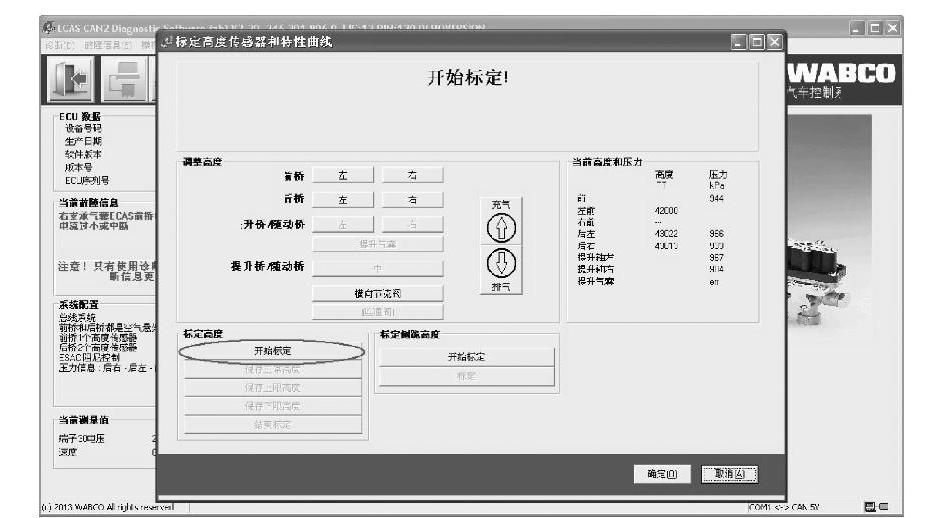

图5-10 高度传感器标定界面
②选择需要调整的轴，将标定专用的固定长度支撑轴置于后桥壳体上平面和车架纵梁下平面之间，左右各1个（图5-11）。6×4的车型同样操作。欧曼EST-A车辆标定用支撑轴长度为100mm（标准货台车辆）。

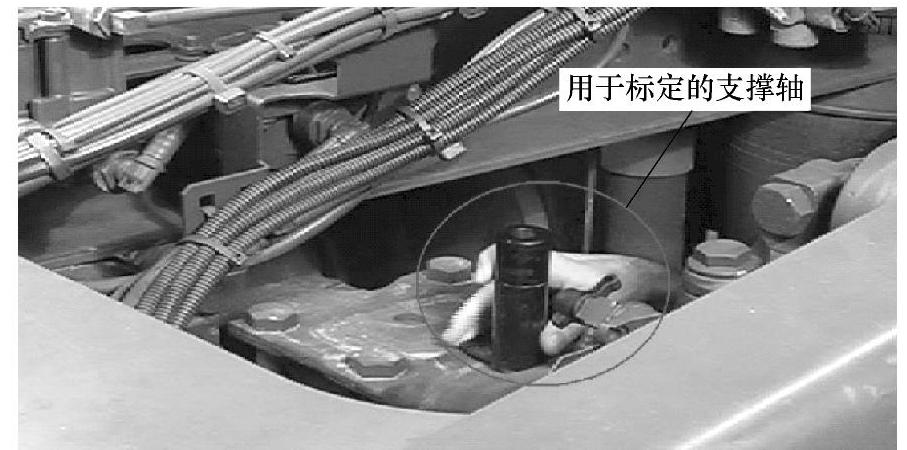

图5-11 放置支撑轴
③点击“充气”或“放气”使车架落到支撑轴上，此时车架高度即为正常高度。
④调整传感器摆杆高度，使传感器读数为1300左右，点击“保存正常高度”按钮完成标定，如图5-12所示。
⑤继续点击相应的气囊，进行充气，使车辆上升至最高高度。（注：车辆的机械结构设计决定了车辆能够上升的最高高度，在上升前应注意车辆是否有限高装置，以免出现意外。）点击“保存上限高度”，并输入相应的高度值，如图5-13所示。

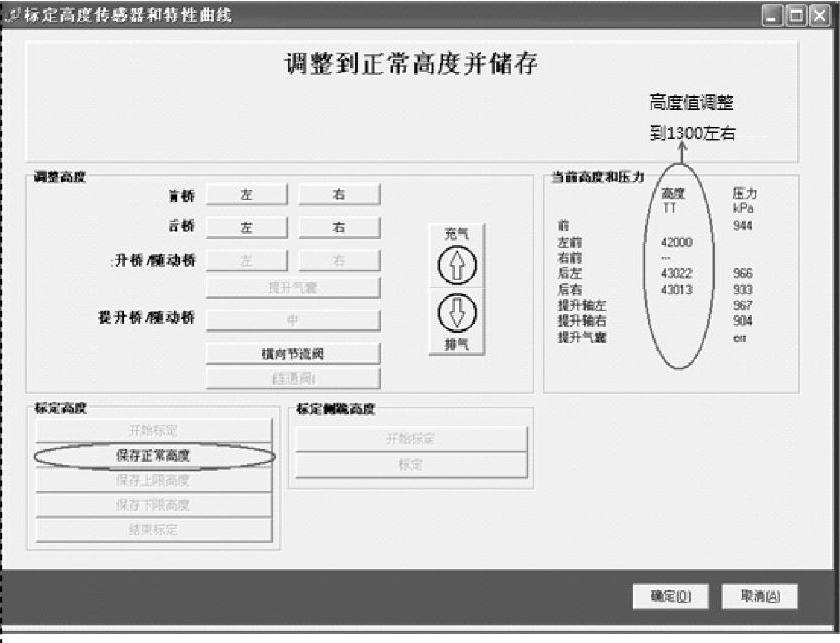

图5-12 “保存正常高度”界面

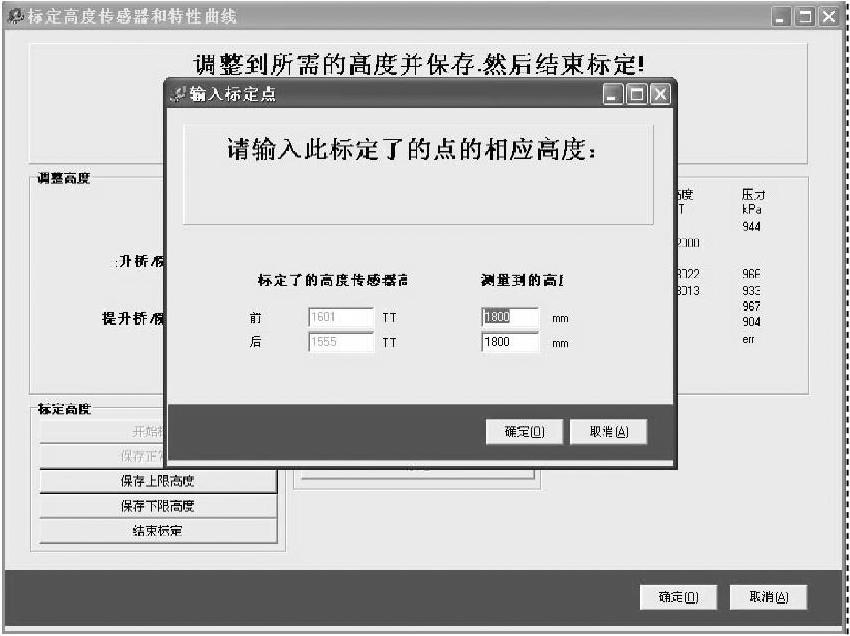

图5-13 上限高度输入界面
⑥继续操作，对相应的气囊放气，使车辆下降至最低高度。点击“保存下限高度”，并输入相应的高度值，然后点击确定，如图5-14所示。

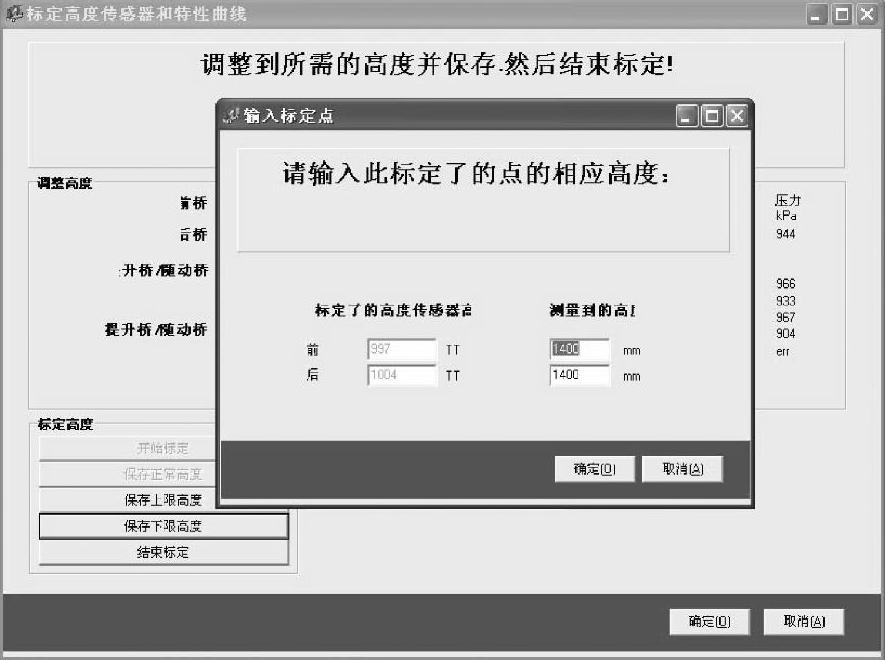

图5-14 下限高度输入界面
⑦确定后将显示保存的标定高度值，确定后标定完成，如图5-15所示。

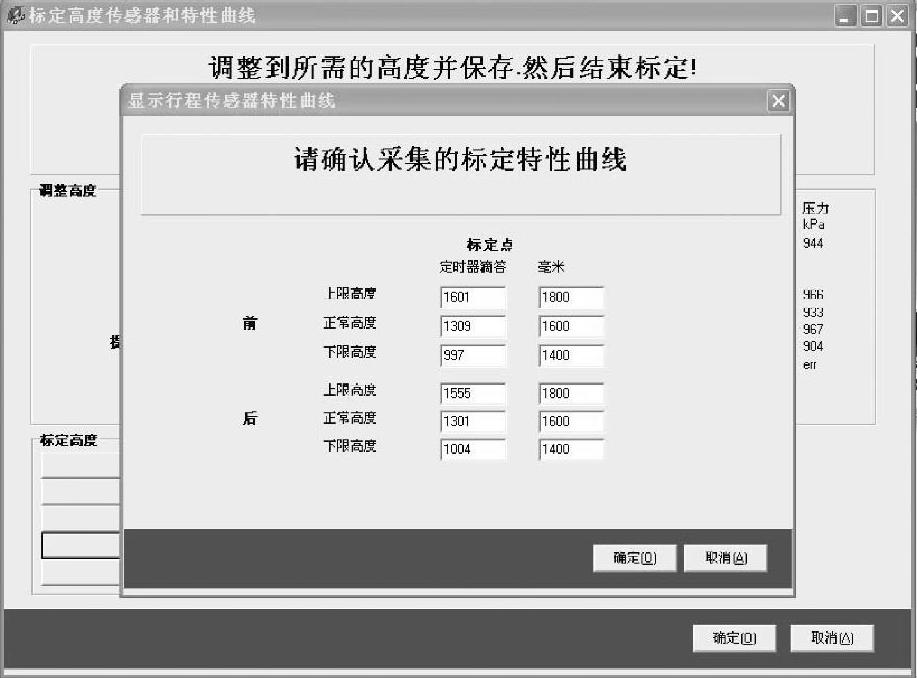

图5-15 高度传感器标定完成界面
2.压力传感器标定
如果ECAS装有压力传感器，更换压力传感器后要进行标定。标定步骤如下：
①点击“压力传感器标定”按钮，进入压力传感器标定界面，如图5-16所示。
②点击“车辆下降”按钮，将车辆降至最低点（气囊排空）。此时各个压力传感器的值应在620～1860范围内。
③点击存储按钮，将当前的压力传感器值保存到ECU中，确定后，压力传感器标定完成。

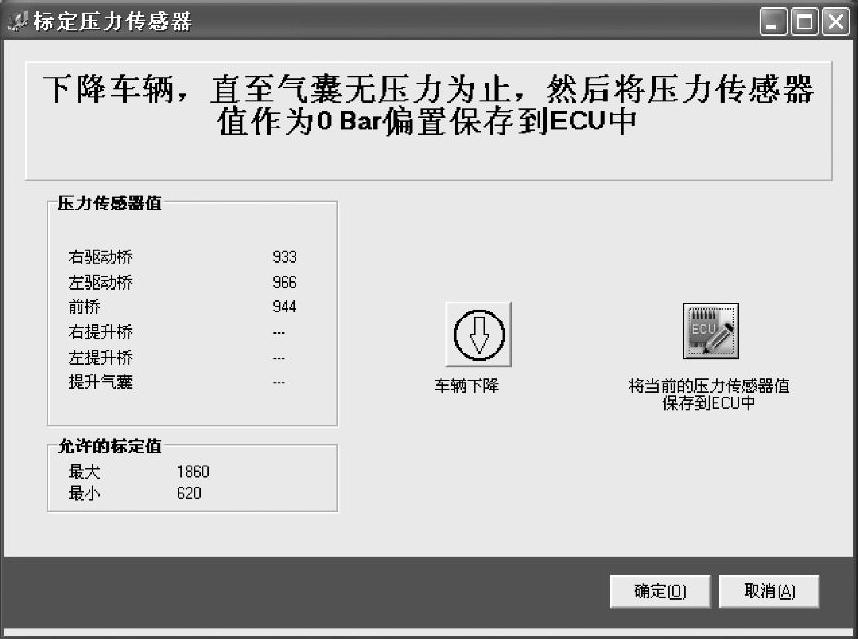

图5-16 进入压力传感器标定界面
