11.2 钣金件1

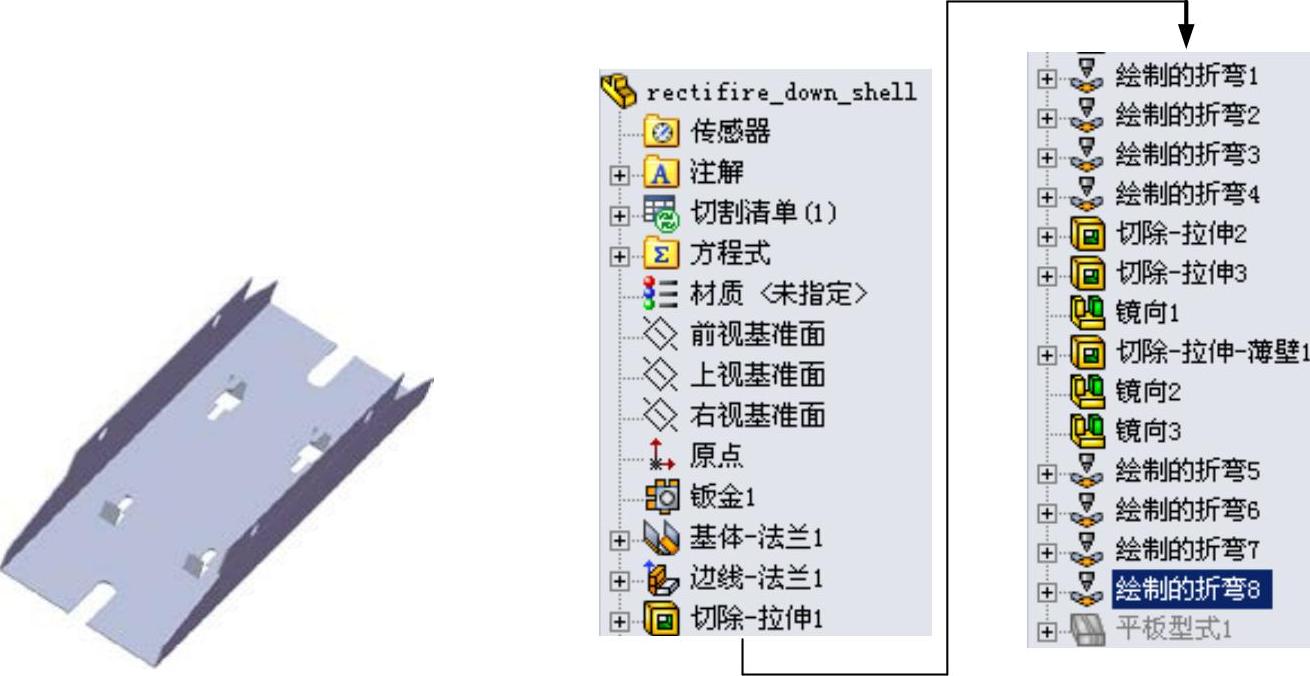

钣金件1的模型及设计树如图11.2.1所示。
图11.2.1 钣金件1的模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图11.2.2所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。选取前视基准面作为草图基准面，在草图环境中绘制图11.2.3所示的横断面草图。
（3）定义钣金参数属性。
①定义钣金参数。在
区域的文本框
中输入厚度0.5。
②定义钣金折弯系数。在
区域的下拉列表中选择
选项，把文本框
的因子系数改为0.4。
③定义钣金自动切释放槽类型。在
区域的下拉列表中选择
选项，选中
复选框，在
文本框中输入比例系数0.5。
（4）单击
按钮，完成基体-法兰1的创建。

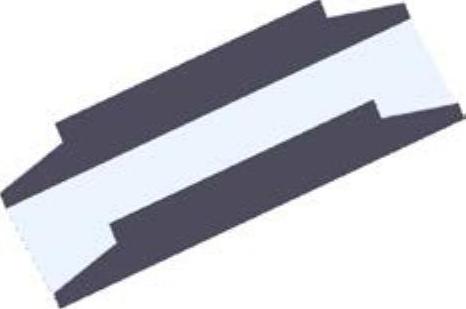

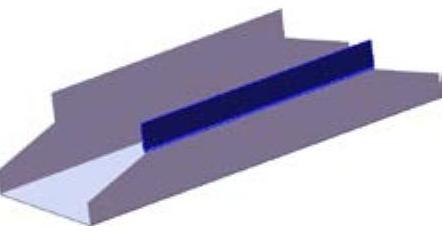

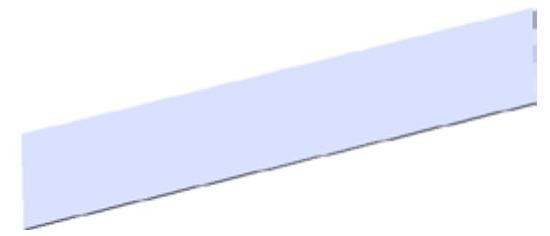

图11.2.2 基体-法兰1

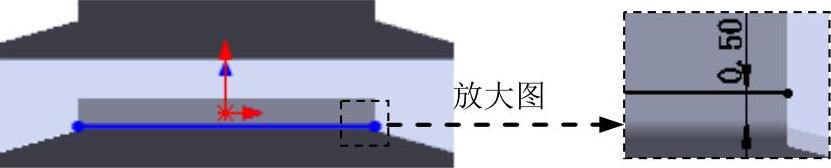

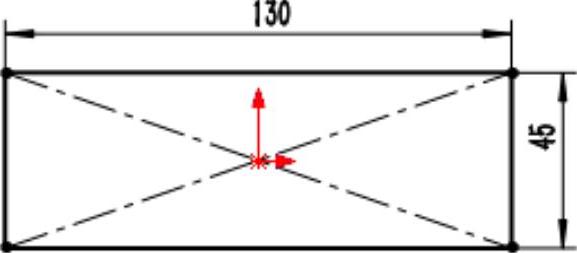

图11.2.3 横断面草图
Step3.创建图11.2.4所示的钣金特征——边线-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图11.2.5所示的模型边缘为生成的边线法兰的边线。

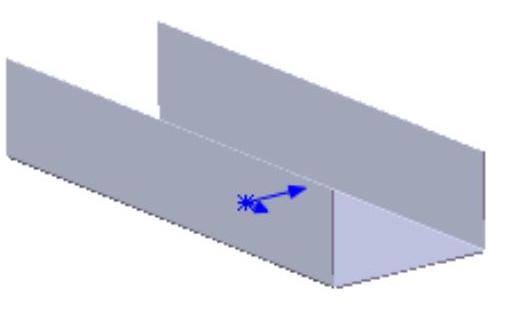

图11.2.4 边线-法兰1

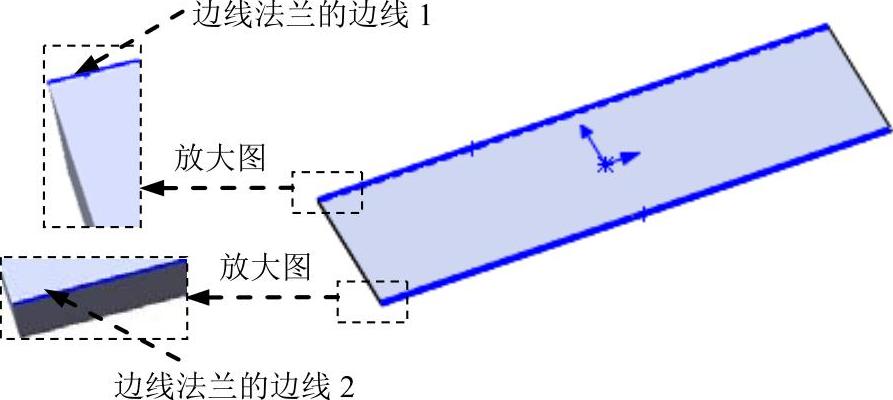

图11.2.5 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值25.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“材料在内”按钮
。
（4）单击
按钮，完成边线-法兰1的创建。
Step4.创建图11.2.6所示的切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图11.2.7所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图11.2.8所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项。选中
复选框，其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。
图11.2.6 切除-拉伸1

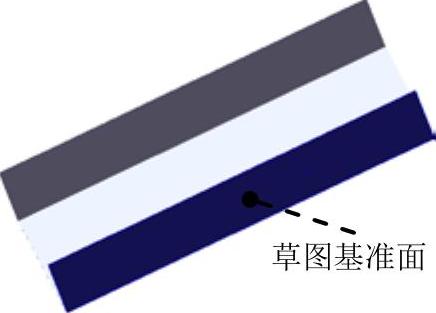

图11.2.7 草图基准面
图11.2.8 横断面草图
Step5.创建图11.2.9所示的钣金特征——绘制的折弯1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

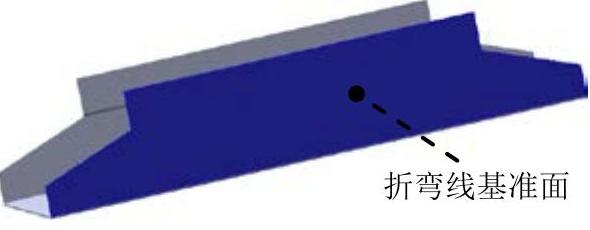

①定义折弯线基准面。选取图11.2.10的模型表面作为折弯线基准面。
图11.2.9 绘制的折弯1
图11.2.10 折弯线基准面
②定义折弯线草图。在草图环境中绘制图11.2.11所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

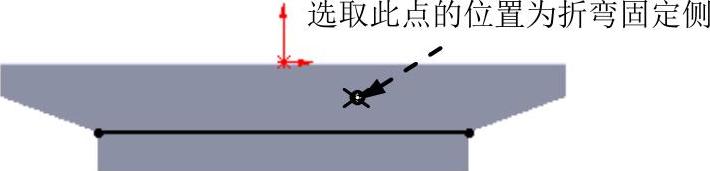

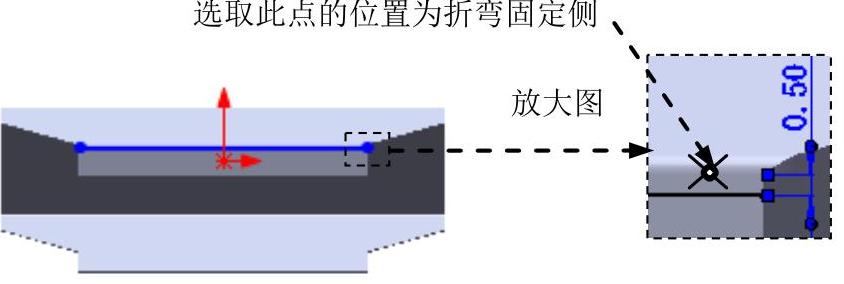

（3）定义折弯固定侧。在图11.2.12所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯1的创建。
说明：在
区域中单击
按钮，可以改变折弯方向。
图11.2.11 绘制的折弯线

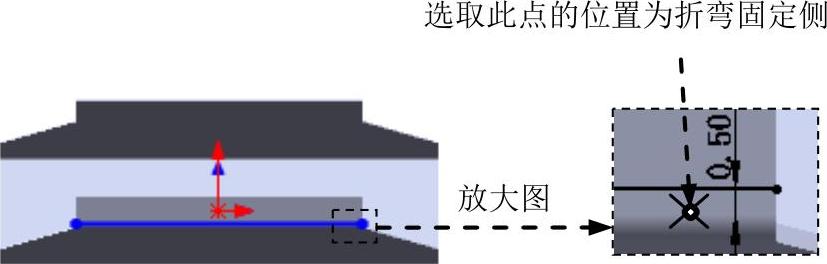

图11.2.12 折弯固定侧的位置
Step6.创建图11.2.13所示的钣金特征——绘制的折弯2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

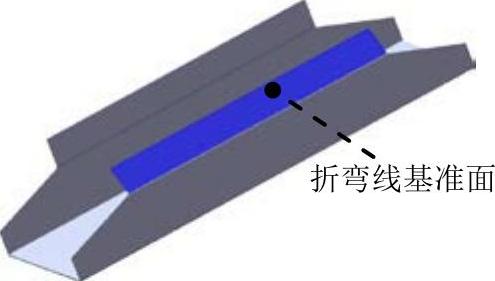

①定义折弯线基准面。选取图11.2.14的模型表面作为折弯线基准面。

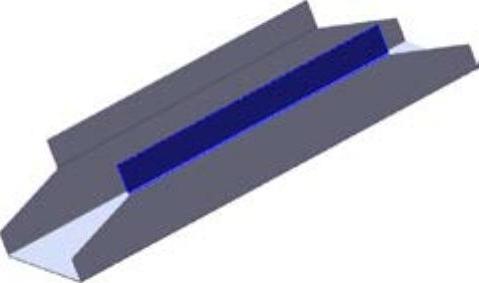

图11.2.13 绘制的折弯2
图11.2.14 折弯线基准面
②定义折弯线草图。在草图环境中绘制图11.2.15所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

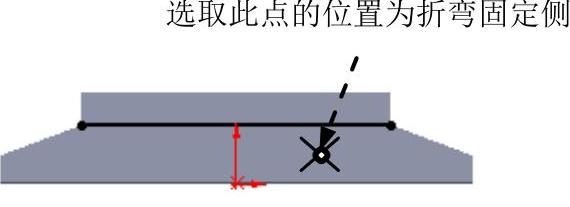

（3）定义折弯固定侧。在图11.2.16所示的位置处单击，确定折弯固定侧。

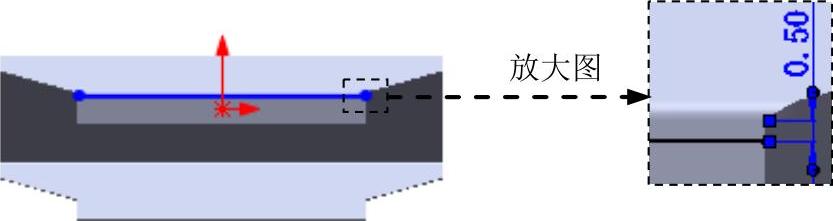

图11.2.15 绘制的折弯线
图11.2.16 折弯固定侧的位置
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度45.0，在
区域中单击“材料在内”按钮
。
（5）单击
按钮，完成绘制的折弯2的创建。
Step7.创建图11.2.17所示的钣金特征——绘制的折弯3。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

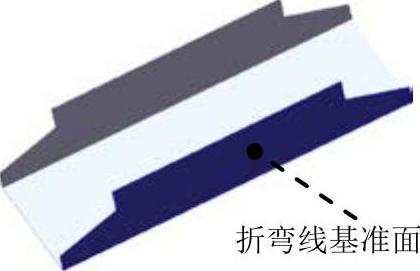

①定义折弯线基准面。选取图11.2.18的模型表面作为折弯线基准面。
图11.2.17 绘制的折弯3

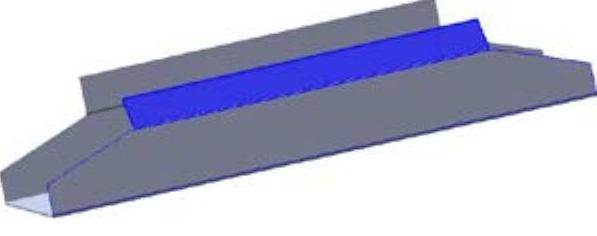

图11.2.18 折弯线基准面
②定义折弯线草图。在草图环境中绘制图11.2.19所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图11.2.20所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“材料在外”按钮
。
（5）单击
按钮，完成绘制的折弯3的创建。
图11.2.19 绘制的折弯线
图11.2.20 折弯固定侧的位置
Step8.创建图11.2.21所示的钣金特征——绘制的折弯4。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线基准面。选取图11.2.22的模型表面作为折弯线基准面。
②定义折弯线草图。在草图环境中绘制图11.2.23所示的折弯线。
图11.2.21 绘制的折弯4
图11.2.22 折弯线基准面
图11.2.23 绘制的折弯线
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图11.2.24所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“材料在外”按钮
。
（5）单击
按钮，完成绘制的折弯4的创建。
图11.2.24 固定侧的位置
Step9.创建图11.2.25所示的切除-拉伸2。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图11.2.26所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图11.2.27所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项。选中
复选框，其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸2的创建。
Step10.创建图11.2.28所示的切除-拉伸3。
图11.2.25 切除-拉伸2
(https://www.daowen.com)

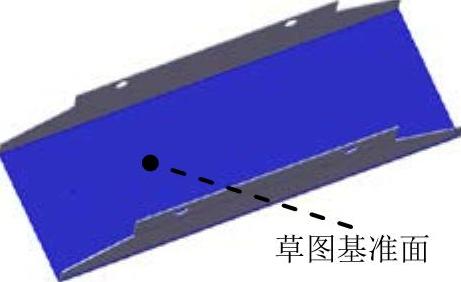

图11.2.26 草图基准面

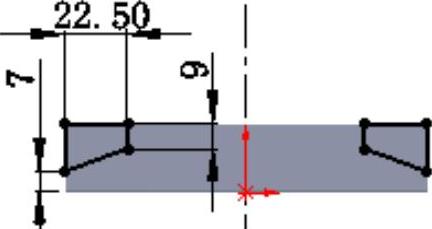

图11.2.27 横断面草图
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图11.2.29所示的表面作为草图基准面。

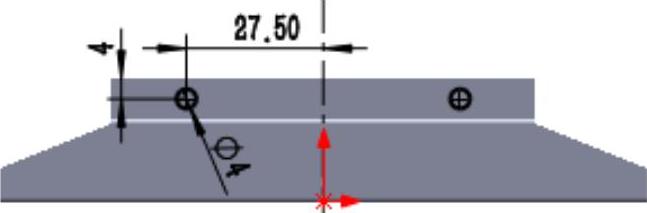

②定义横断面草图。在草图环境中绘制图11.2.30所示的横断面草图。

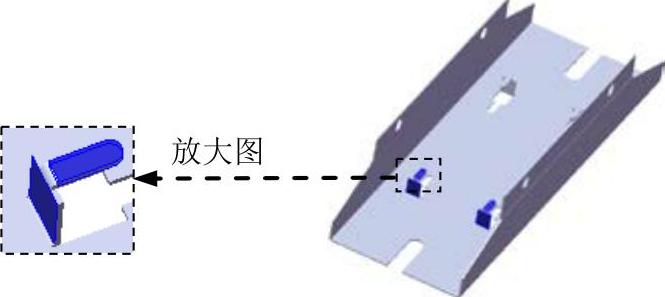

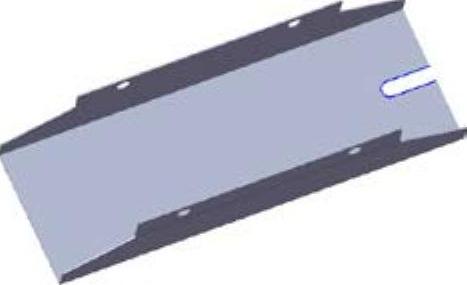

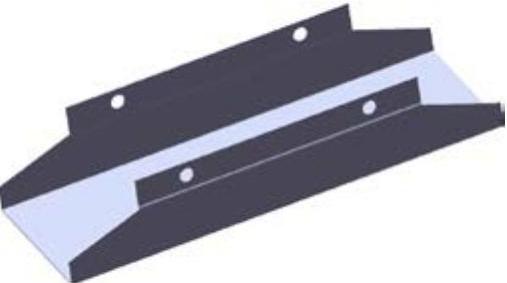

图11.2.28 切除-拉伸3
图11.2.29 草图基准面
图11.2.30 横断面草图
（3）定义切除深度属性。在“切除-拉伸”对话框
区域中选中
复选框与
复选框，其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸3的创建。
Step11.创建图11.2.31所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选择切除-拉伸3作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。

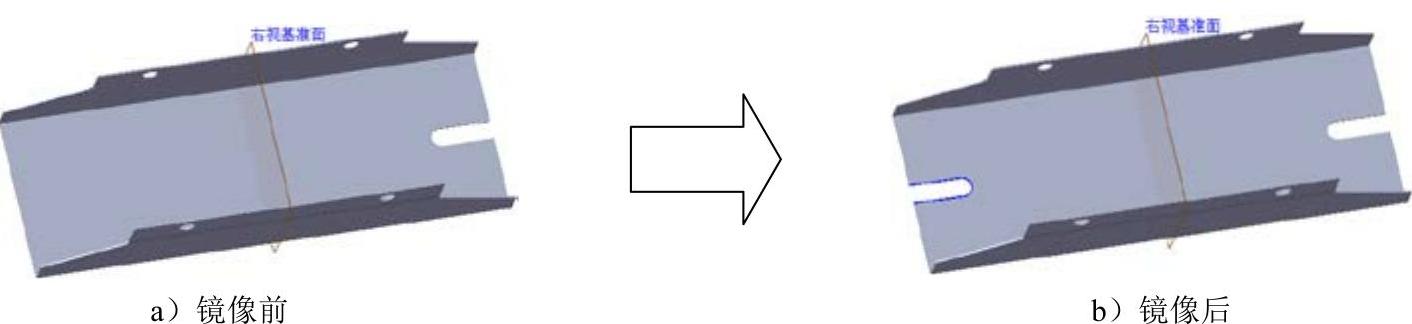

图11.2.31 镜像1
Step12.创建图11.2.32所示的切除-拉伸-薄壁1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

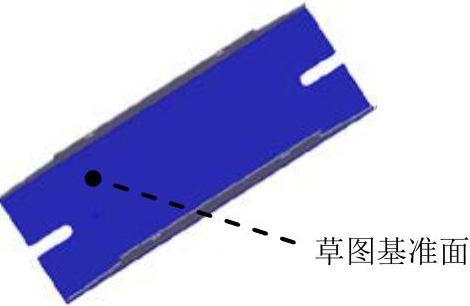

①定义草图基准面。选取图11.2.33所示的表面为草图基准面。

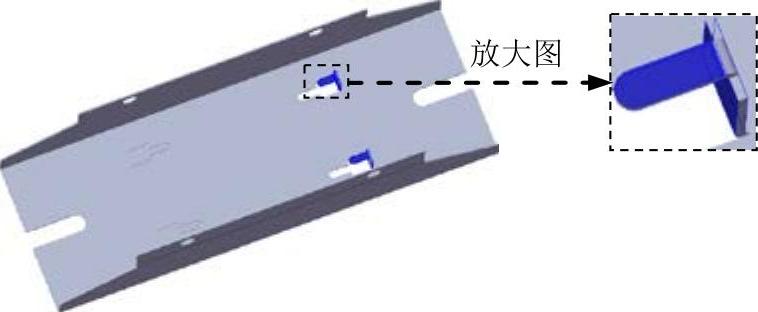

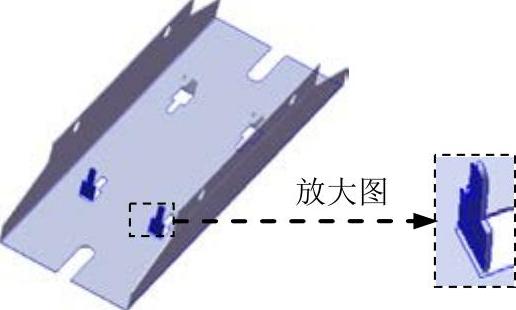

图11.2.32 切除-拉伸-薄壁1
图11.2.33 草图基准面
②定义横断面草图。在草图环境中绘制图11.2.34所示的横断面草图。
（3）定义切除-拉伸-薄壁属性。
①定义切除深度属性。在“切除-拉伸”对话框
区域中撤销
复选框的选中。
②定义薄壁特征。在“切除-拉伸-薄壁”对话框
区域的
下拉列表中选择
选项，在
文本框输入厚度0.1。
（4）单击
按钮，完成切除-拉伸-薄壁1的创建。

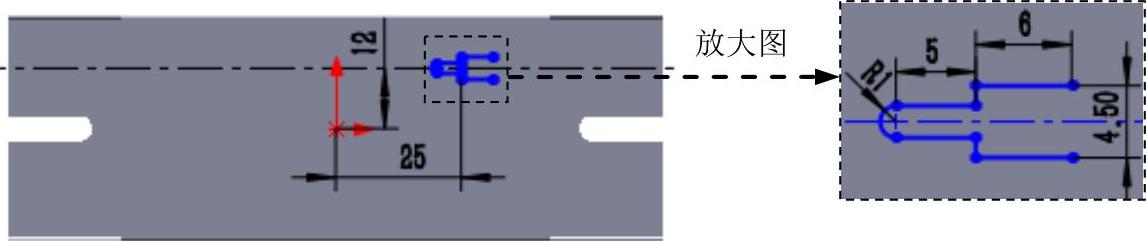

图11.2.34 横断面草图

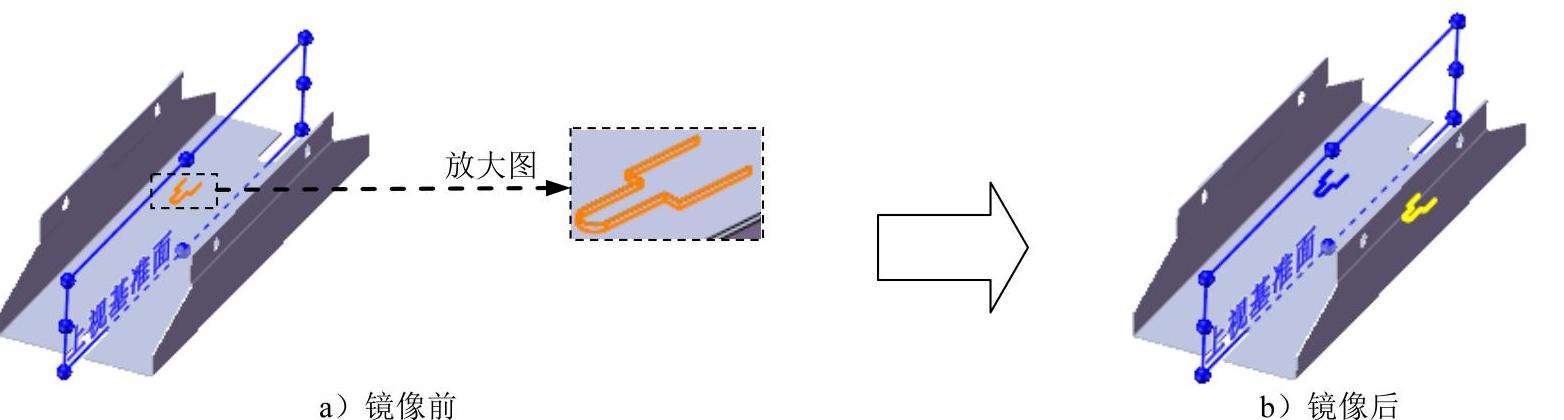

Step13.创建图11.2.35所示的镜像2。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择切除-拉伸-薄壁1作为镜像2的对象。
（4）单击
按钮，完成镜像2的创建。
图11.2.35 镜像2
Step14.创建图11.2.36所示的镜像3。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选择切除-拉伸-薄壁1与镜像2作为镜像3的对象。
图11.2.36 镜像3
（4）单击
按钮，完成镜像3的创建。
Step15.创建图11.2.37所示的钣金特征——绘制的折弯5。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线基准面。选取图11.2.38所示的模型表面作为折弯线基准面。

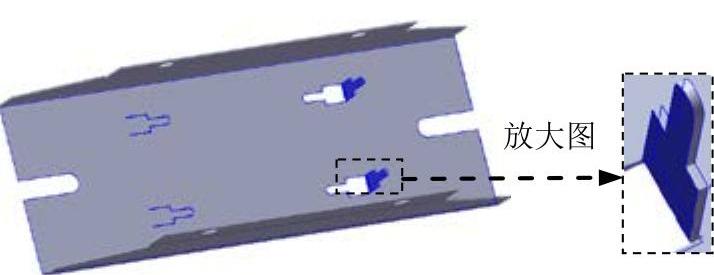

图11.2.37 绘制的折弯5
图11.2.38 折弯线基准面

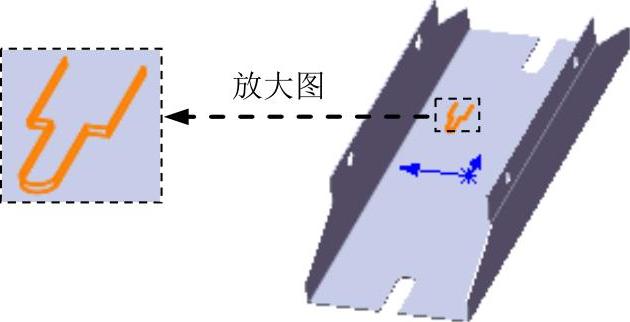

②定义折弯线草图。在草图环境中绘制图11.2.39所示的绘制折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

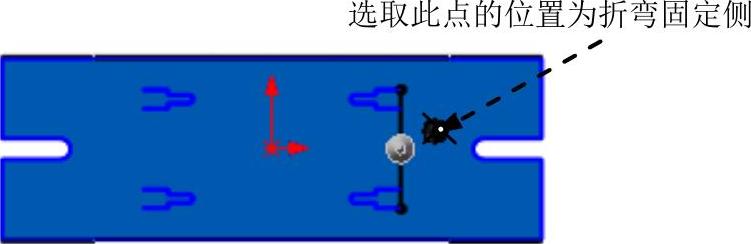

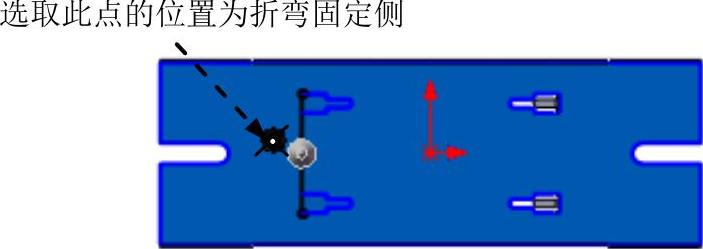

（3）定义折弯固定侧。在图11.2.40所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯5的创建。
Step16.创建图11.2.41所示的钣金特征——绘制的折弯6。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
图11.2.39 绘制的折弯线
图11.2.40 固定侧的位置
（2）定义特征的折弯线。
①定义折弯线基准面。选取图11.2.42所示的模型表面作为折弯线基准面。
图11.2.41 绘制的折弯6
图11.2.42 固定侧的位置
②定义折弯线草图。在草图环境中绘制图11.2.43所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

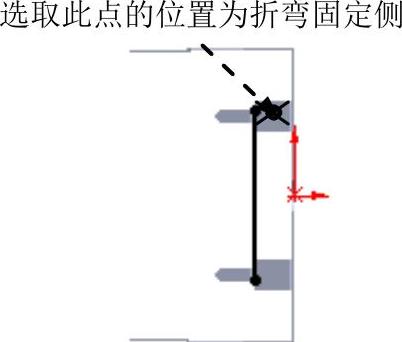

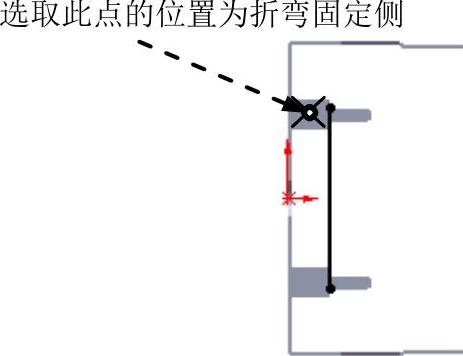

（3）定义折弯固定侧。在图11.2.44所示的位置处单击，确定折弯固定侧。

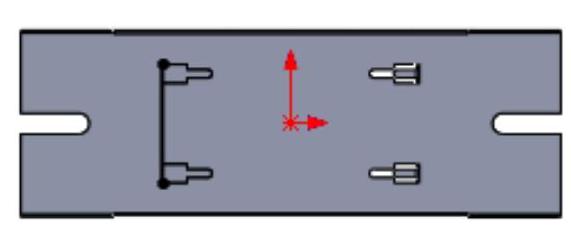

图11.2.43 绘制的折弯线
图11.2.44 固定侧的位置
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯6的创建。
Step17.创建图11.2.45所示的钣金特征——绘制的折弯7。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

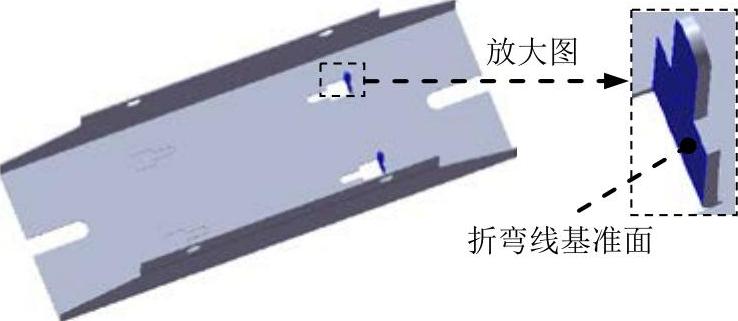

①定义折弯线基准面。选取图11.2.46所示的模型表面作为折弯线基准面。
图11.2.45 绘制的折弯7
图11.2.46 固定侧的位置
②定义折弯线草图。在草图环境中绘制图11.2.47所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图11.2.48所示的位置处单击，确定折弯固定侧。

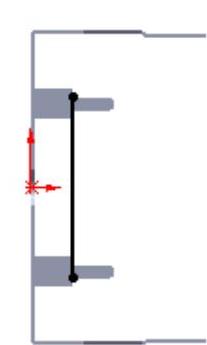

图11.2.47 绘制的折弯线
图11.2.48 固定侧的位置
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯7的创建。
Step18.创建图11.2.49所示的钣金特征——绘制的折弯8。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

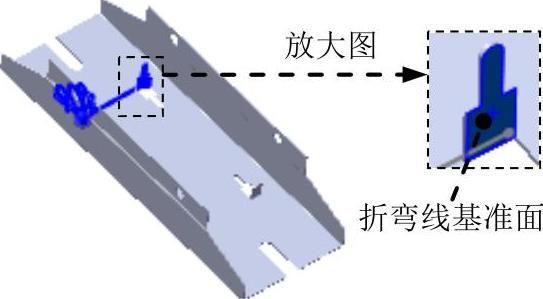

①定义折弯线基准面。选取图11.2.50所示的模型表面作为折弯线基准面。
图11.2.49 绘制的折弯8

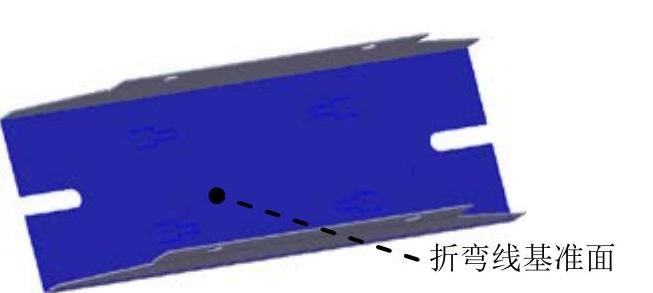

图11.2.50 折弯线基准面
②定义折弯线草图。在草图环境中绘制图11.2.51所示的折弯线。
③选择下拉菜单
命令，退出草图环境。此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图11.2.52所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯8的创建。
图11.2.51 绘制的折弯线
图11.2.52 固定侧的位置
Step19.至此，钣金件模型创建完毕。选择下拉菜单
命令，将模型命名为rectifire_down_shell，即可保存钣金件模型。
