Task2.创建主体钣金件模型

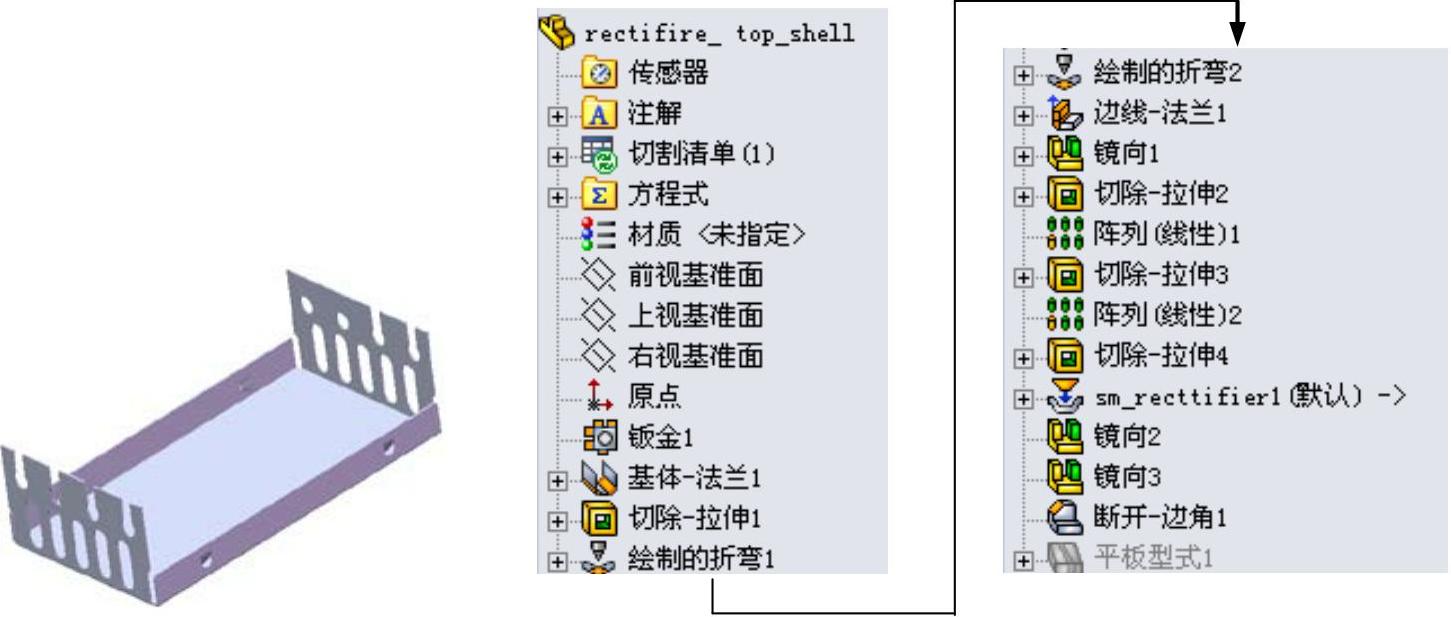

钣金件模型及设计树如图11.3.7所示。
图11.3.7 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图11.3.8所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图11.3.9所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰/薄片”对话框。
（3）定义钣金参数属性。在
区域的文本框
中输入厚度值0.5。
（4）单击
按钮，完成基体-法兰1的创建。

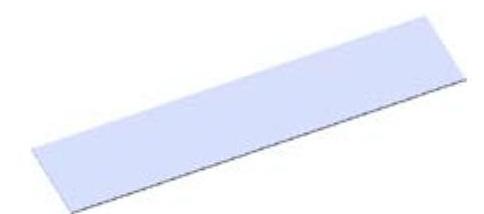

图11.3.8 基体-法兰1

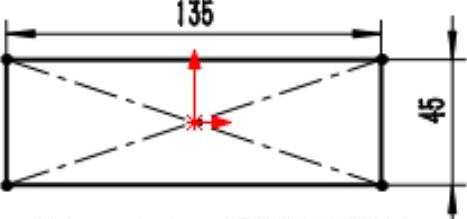

图11.3.9 横断面草图
Step3.创建图11.3.10所示的切除-拉伸1。
（1）选择命令选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图11.3.10所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图11.3.11所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框与
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。

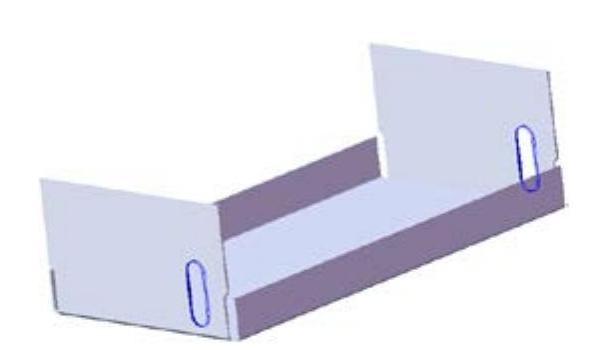

图11.3.10 切除-拉伸1
图11.3.11 横断面草图
Step4.创建图11.3.12所示的钣金特征——绘制的折弯1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

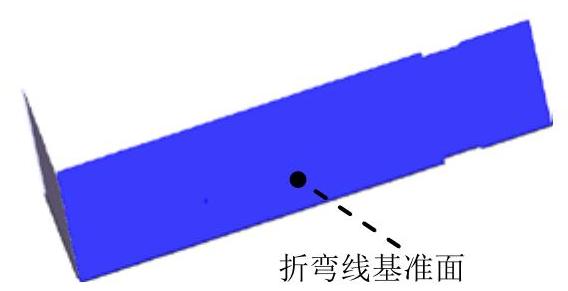

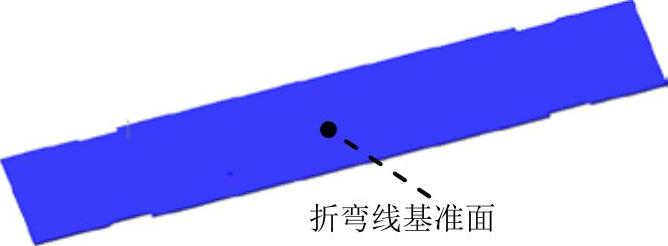

①定义折弯线基准面。选取图11.3.13的模型表面作为折弯线基准面。

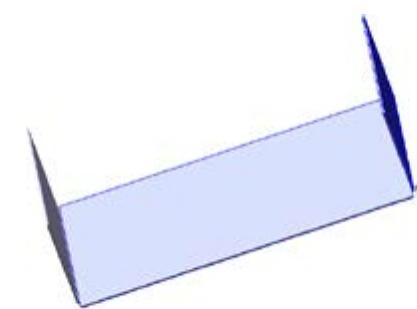

图11.3.12 绘制的折弯1

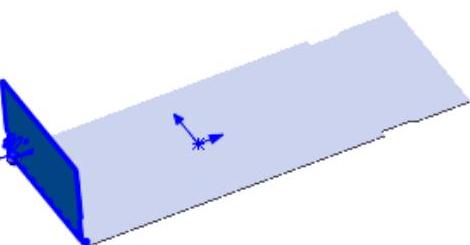

图11.3.13 折弯线基准面
②定义折弯线草图。在草图环境中绘制图11.3.14所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

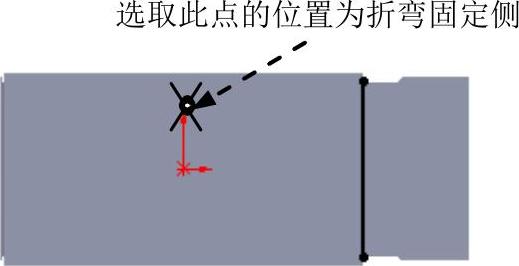

（3）定义折弯固定侧。在图11.3.15所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯1的创建。

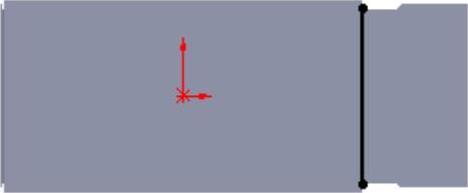

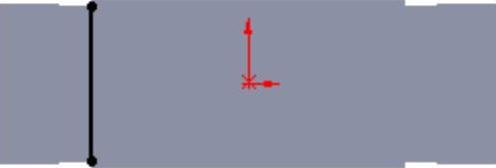

图11.3.14 绘制的折弯线

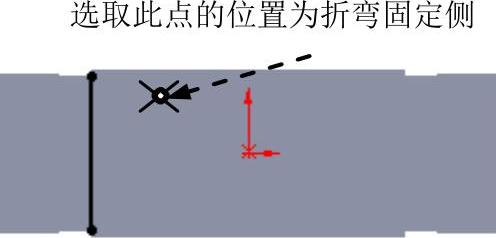

图11.3.15 固定侧的位置
Step5.创建图11.3.16所示的钣金特征——绘制的折弯2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线基准面。选取图11.3.17所示的模型表面作为折弯线基准面。

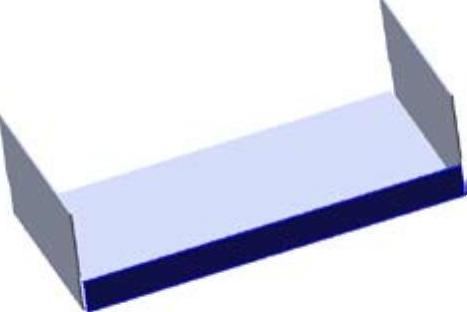

图11.3.16 绘制的折弯2
图11.3.17 折弯线基准面
②定义折弯线草图。在草图环境中绘制图11.3.18所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图11.3.19所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯2的创建。
图11.3.18 绘制的折弯线
图11.3.19 固定侧的位置
Step6.创建图11.3.20所示的钣金特征——边线-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图11.3.21所示的模型边线为生成的边线法兰的边线。
图11.3.20 边线-法兰1

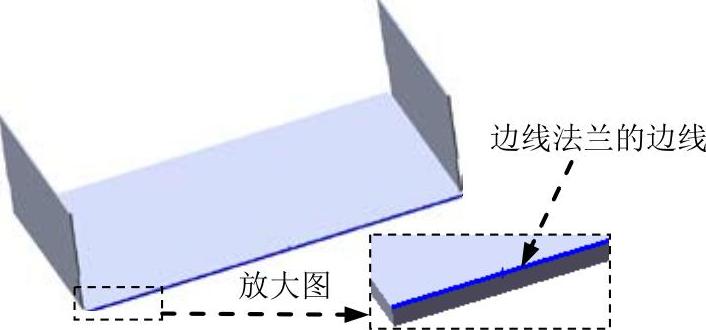

图11.3.21 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值8.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“材料在内”按钮
。
（4）单击
按钮，完成边线-法兰1的创建。

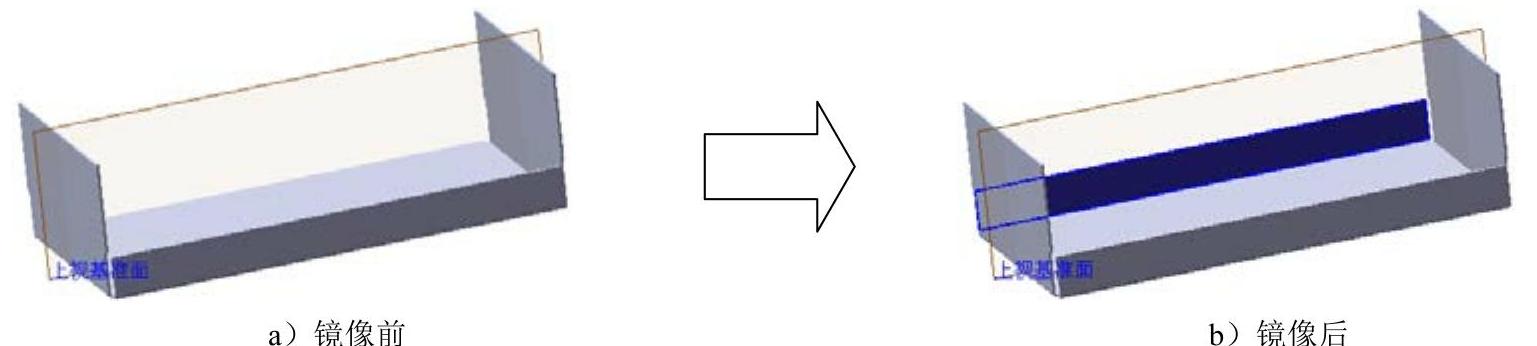

Step7.创建图11.3.22所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择边线-法兰1作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。
图11.3.22 镜像1
Step8.创建图11.3.23所示的切除-拉伸2。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

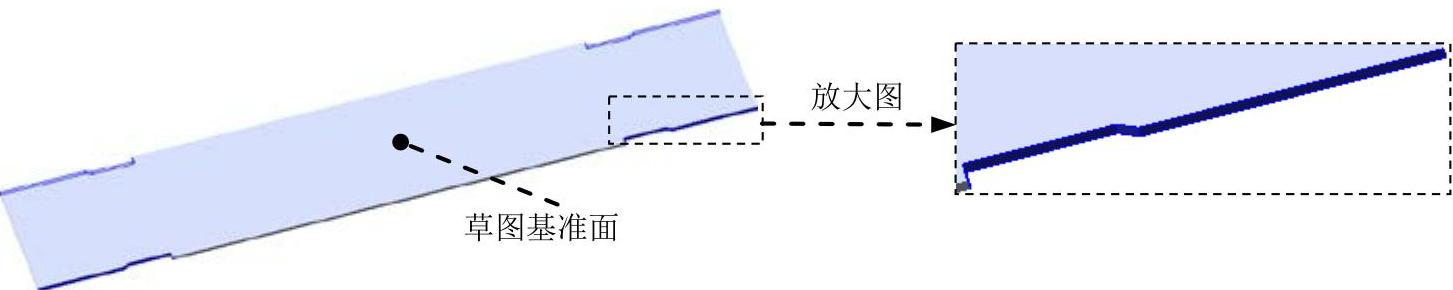

①定义草图基准面。选取图11.3.24所示的表面作为草图基准面。

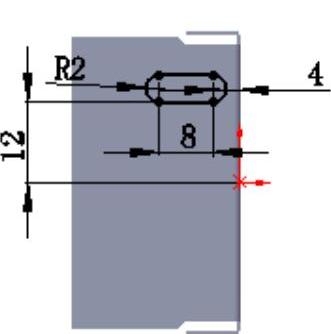

②定义横断面草图。在草图环境中绘制图11.3.25所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸2的创建。
(https://www.daowen.com)
图11.3.23 切除-拉伸2

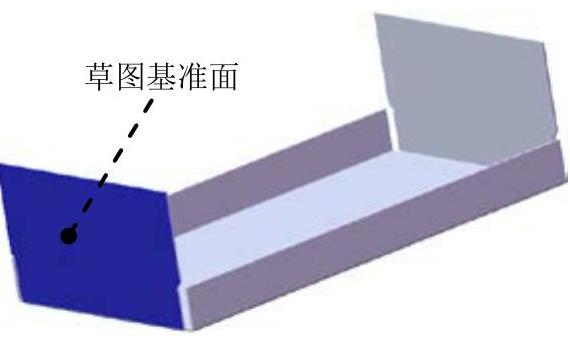

图11.3.24 草图基准面
图11.3.25 横断面草图

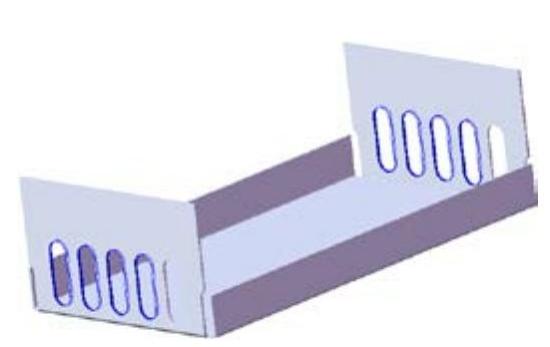

Step9.创建图11.3.26所示的阵列（线性）1。
（1）选择下拉菜单
命令，系统弹出“线性阵列”对话框。
（2）定义阵列参数。
①定义方向1的阵列引导边线。选择图11.3.27所示的边线为第一方向引导边线。
图11.3.26 阵列（线性）1

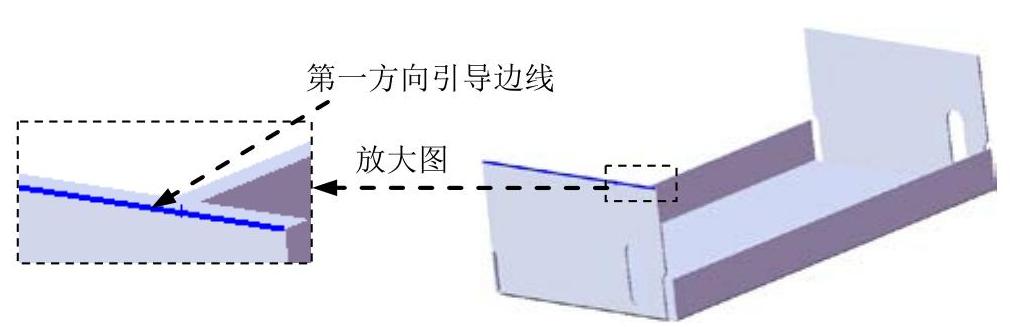

图11.3.27 选取阵列引导边线
②定义方向1的参数。在
区域的
文本框中输入数值7.0；在
文本框中输入数值5。
（3）定义阵列源特征。单击
区域中的文本框，选取切除-拉伸2作为阵列的源特征。
（4）单击
按钮，完成阵列（线性）1的创建。
Step10.创建图11.3.28所示的切除-拉伸3。
图11.3.28 切除-拉伸3
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图11.3.29所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图11.3.30所示的横断面草图。

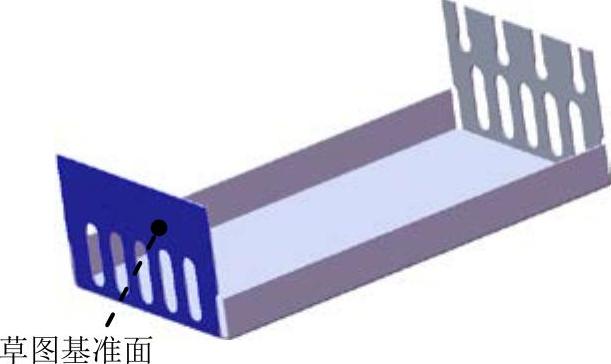

图11.3.29 草图基准面

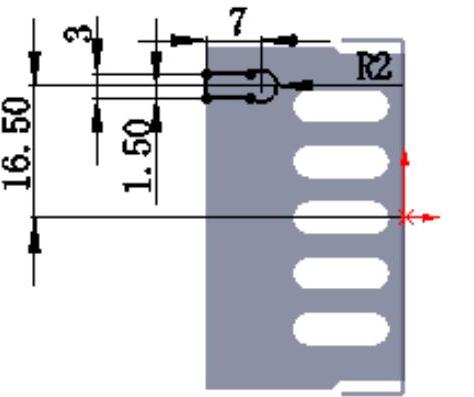

图11.3.30 横断面草图
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框与
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸3的创建。

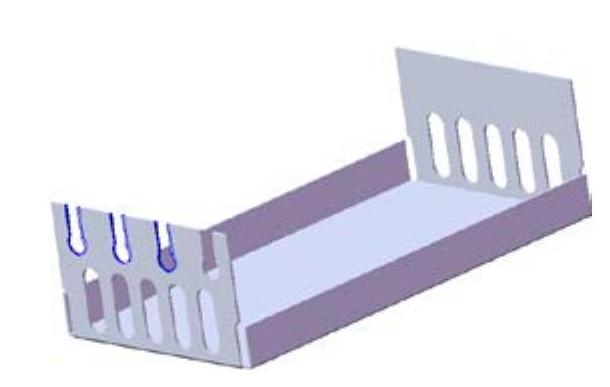

Step11.创建图11.3.31所示的阵列（线性）2。
（1）选择下拉菜单
命令，系统弹出“线性阵列”对话框。
（2）定义阵列源特征。单击
区域中的文本框，选取切除-拉伸3作为阵列的源特征。
（3）定义阵列参数。

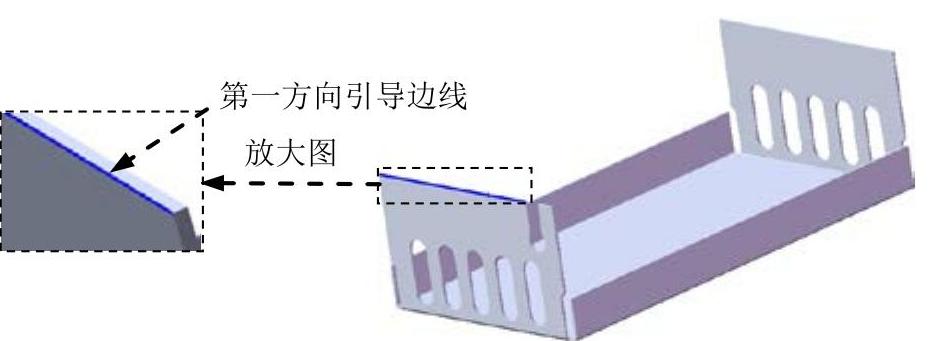

①定义方向1的阵列引导边线。选择图11.3.32所示的边线为第一方向引导边线。
②定义方向1的参数。在
区域的
文本框中输入数值11.0；在
文本框中输入数值4。
（4）单击
按钮，完成阵列（线性）2的创建。
图11.3.31 阵列（线性）2
图11.3.32 选取阵列引导边线

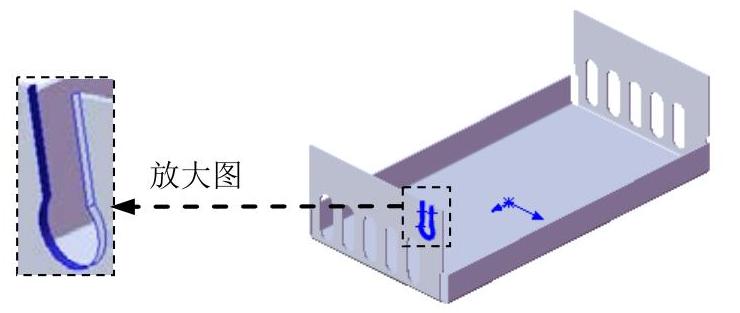

Step12.创建图11.3.33所示的切除-拉伸4。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图11.3.34所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图11.3.35所示的横断面草图。
图11.3.33 切除-拉伸4
图11.3.34 草图基准面

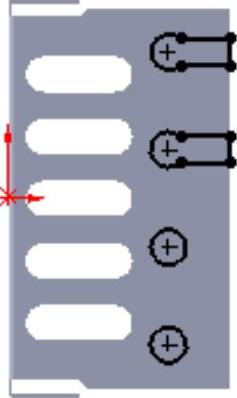

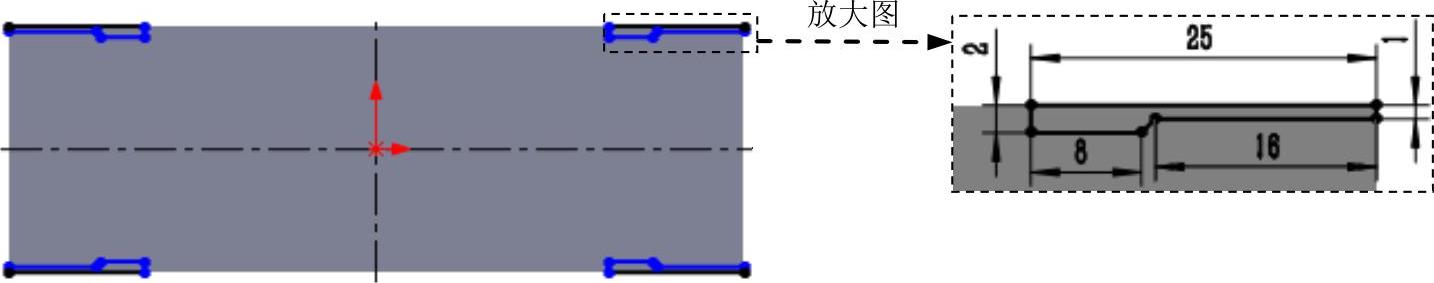

图11.3.35 横断面草图
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸4的创建。

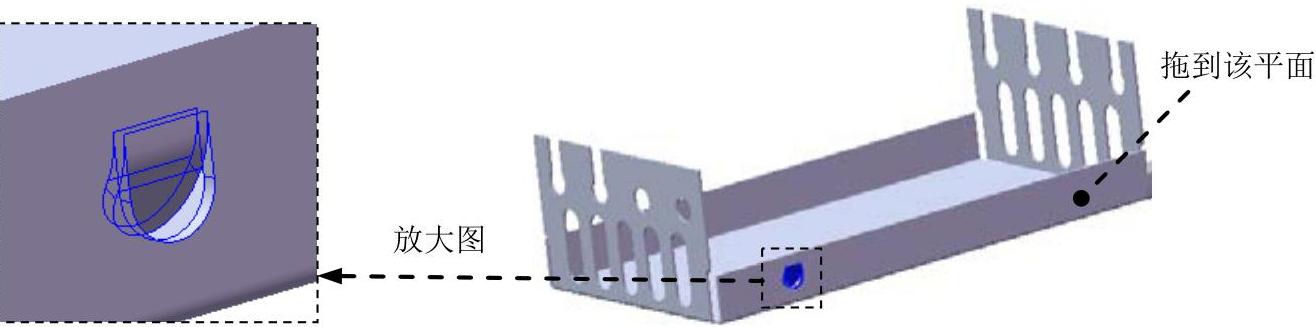

Step13.创建图11.3.36所示的成形特征1。
图11.3.36 成形特征1
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）单击“设计库”对话框中的
节点，在设计库下部的列表框中选择“sm_rectifier”文件并拖动到图11.3.36所示的平面，并进行位置方向上的角度的旋转，在弹出的“成形工具特征”对话框中单击
按钮。
（3）单击设计树中
节点前的“加号”，右击
特征，在弹出的快捷菜单中单击“编辑草图”按钮
，进入草图环境。
（4）编辑草图，如图11.3.37所示，退出草图环境。
说明：通过键盘中的TAB键可以更改成形特征的方向。

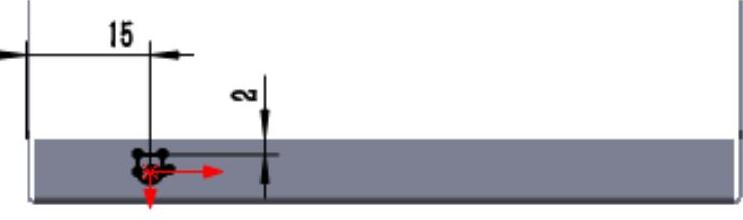

图11.3.37 编辑草图

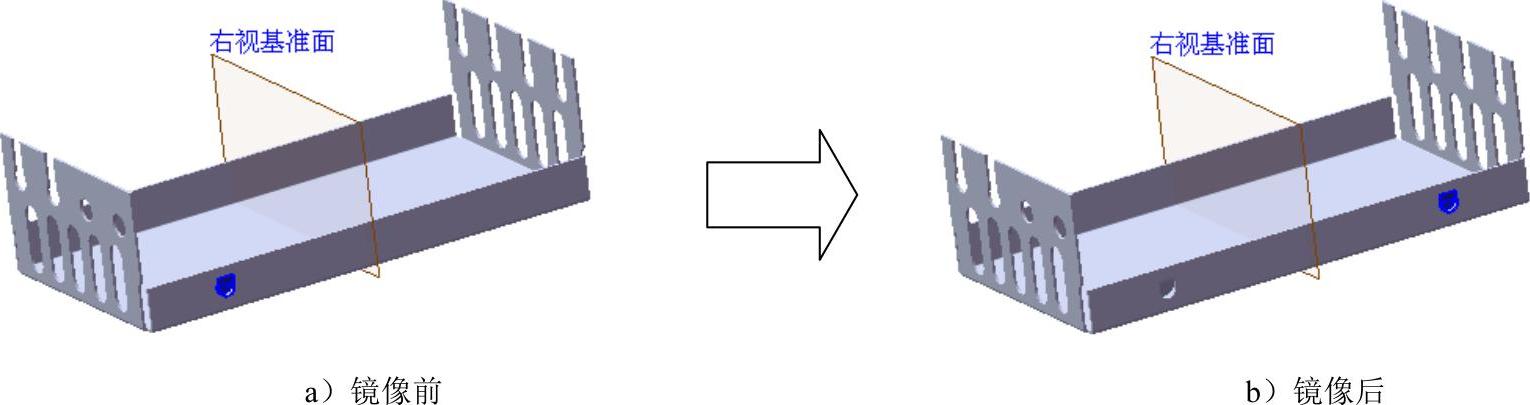

Step14.创建图11.3.38所示的镜像2。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选择成形特征1作为镜像2的对象。
（4）单击
按钮，完成镜像2的创建。
图11.3.38 镜像2
Step15.创建图11.3.39所示的镜像3。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择成形特征1和镜像2作为镜像3的对象。
（4）单击
按钮，完成镜像3的创建。

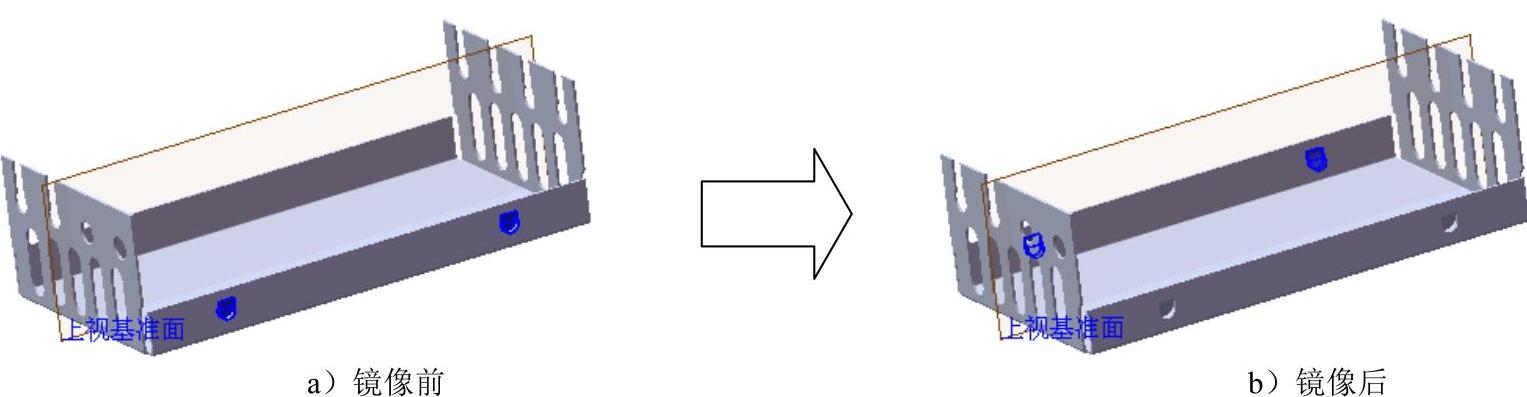

图11.3.39 镜像3
Step16.创建图11.3.40所示的钣金特征——断开-边角1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义折断边角选项。激活
区域的
，选取图11.3.41所示的各边线。在
文本框中选取“圆角”按钮
。在
文本框中输入圆角半径值1.0。
（3）单击
按钮，完成断开-边角1的创建。

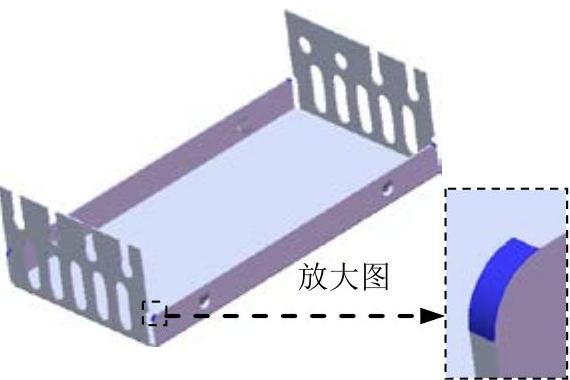

图11.3.40 断开-边角1

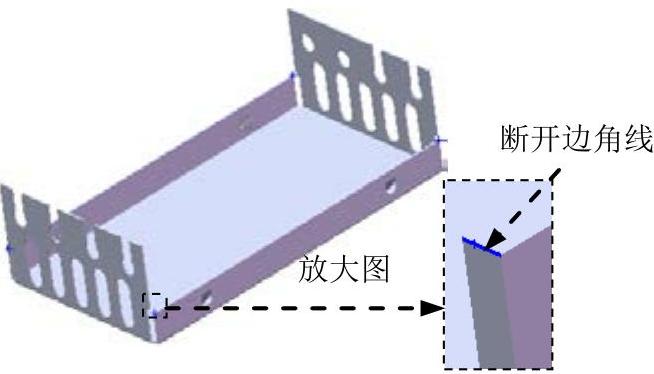

图11.3.41 断开边角线
Step17.至此，钣金件模型创建完毕。选择下拉菜单
命令，将模型命名为rectifire_top_shell，即可保存钣金件模型。
