Task1.创建成形工具
成形工具的零件模型及设计树如图11.3.1所示。

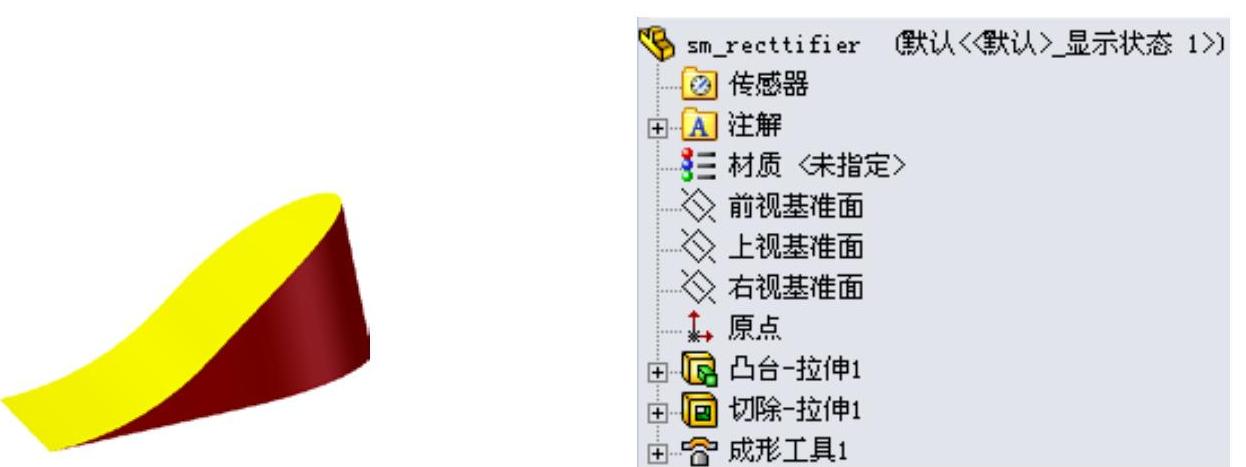

图11.3.1 零件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图11.3.2所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图基准面。选取上视基准面作为草图基准面。

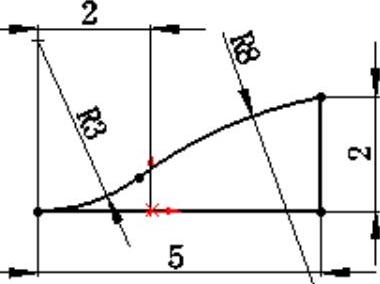

②定义横断面草图。在草图环境中绘制图11.3.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值3.0。
图11.3.2 凸台-拉伸1
图11.3.3 横断面草图
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图11.3.4所示的零件特征——切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

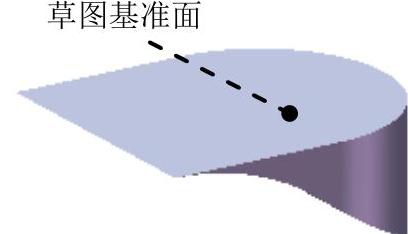

①定义草图基准面。选取图11.3.4所示的模型表面为草图基准面。(https://www.daowen.com)
②定义横断面草图。在草图环境中绘制图11.3.5所示的横断面草图。
③选择下拉菜单
命令，完成横断面草图的创建。

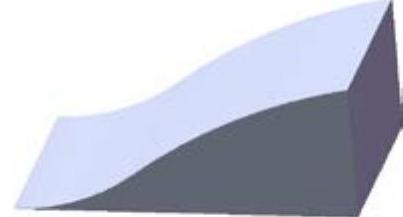

图11.3.4 切除-拉伸1

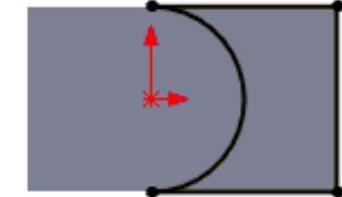

图11.3.5 横断面草图
（3）定义切除深度属性。采用系统默认的切除深度方向；在“切除-拉伸”对话框
区域的
下拉列表中选择
。
（4）单击
按钮，完成切除-拉伸1的创建。
Step4.创建图11.3.6所示的零件特征——成形工具1。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。
①定义停止面。激活“成形工具”对话框的
区域，选取图11.3.6所示的模型表面作为成形工具的停止面。
②定义移除面。激活“成形工具”对话框的
区域，选取图11.3.6所示的模型表面作为成形工具的移除面。
（3）单击
按钮，完成成形工具1的创建。

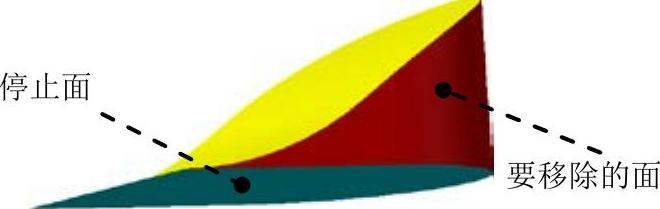

图11.3.6 成形工具1
Step5.至此，成形工具模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch11，并命名为sm_rectifire。
Step6.将成形工具调入设计库。
（1）单击任务窗格中的“设计库”按钮
，打开设计库对话框。
（2）在设计库对话框中单击“添加文件位置”按钮
，系统弹出“选取文件夹”对话框，在
下拉列表中找到D：\sw12.6\work\ch11文件夹后，单击
按钮。
（3）此时在设计库中出现
节点，右击该节点，在弹出的快捷菜单中单击
命令。完成成形工具调入设计库的设置。
