Task2.创建成形工具2

Task2.创建成形工具2

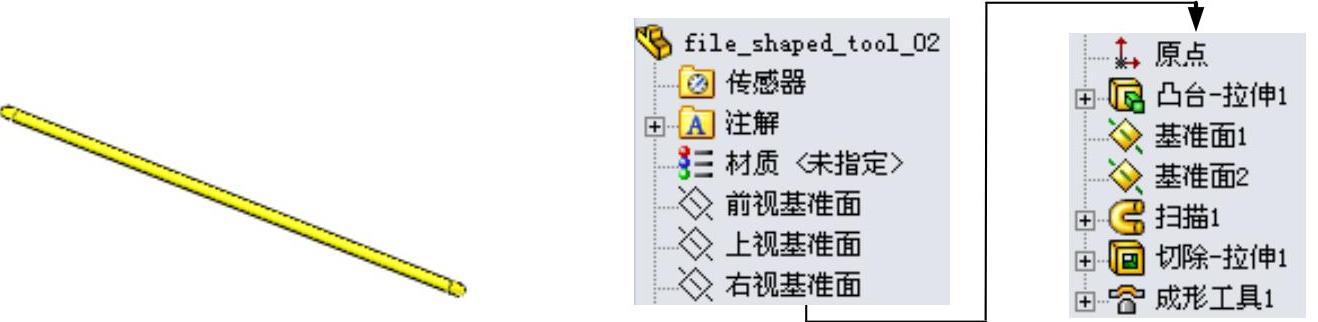

成形工具2的零件模型和设计树如图13.2.18所示。

图13.2.18 零件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图13.2.19所示的零件基础特征——凸台—拉伸1。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图13.2.20所示的横断面草图；采用系统默认的深度方向；在区域的下拉列表中选择选项，在中输入深度值10.0。单击按钮，完成凸台—拉伸1的创建。

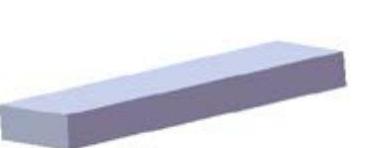

图13.2.19 凸台—拉伸1

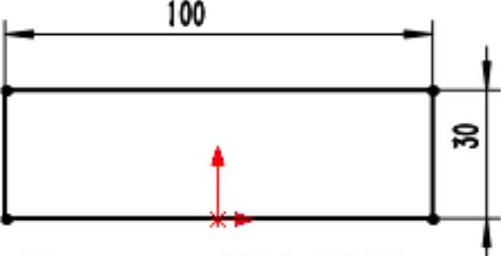

图13.2.20 横断面草图

Step3.创建图13.2.21所示的基准面1。选择下拉菜单命令；选取图13.2.21所示的模型表面为参考实体，在文本框中输入等距距离值22.0，并选中单选项。单击按钮，完成基准面1的创建。

Step4.创建图13.2.22所示的草图1。选取基准面1作为草图平面，绘制图13.2.22所示的草图2。

图13.2.21 基准面1

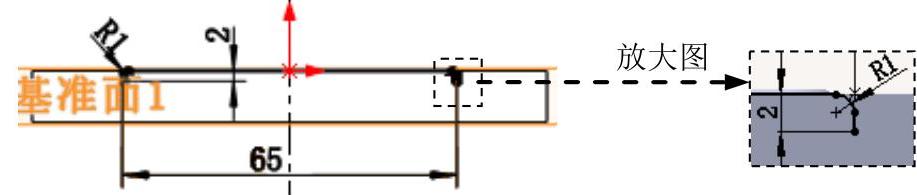

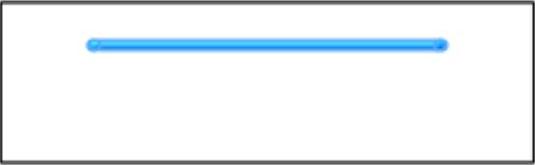

图13.2.22 草图1

Step5.创建图13.2.23所示的基准面2。选择下拉菜单命令；选取图13.2.24所示的点和面为参考实体。

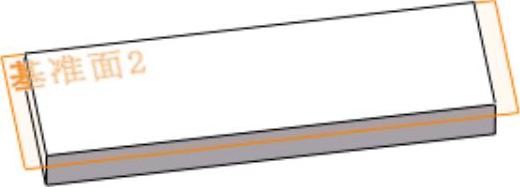

图13.2.23 基准面2

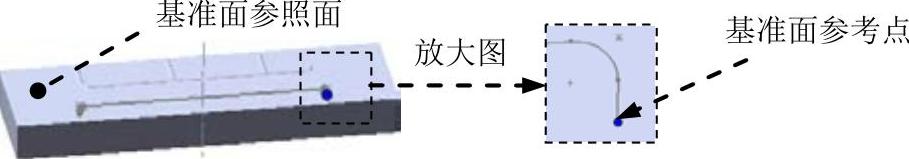

图13.2.24 基准面参照实体

Step6.创建图13.2.25所示的草图2。选取基准面2所示的表面作为草图平面，绘制图13.2.25所示的草图3。

Step7.创建图13.2.26所示的扫描1。

（1）选择下拉菜单命令，系统弹出“扫描”对话框。

（2）定义扫描特征的轮廓。选择草图2作为扫描1特征的轮廓。

（3）定义扫描特征的路径。选择草图1作为扫描1特征的路径。

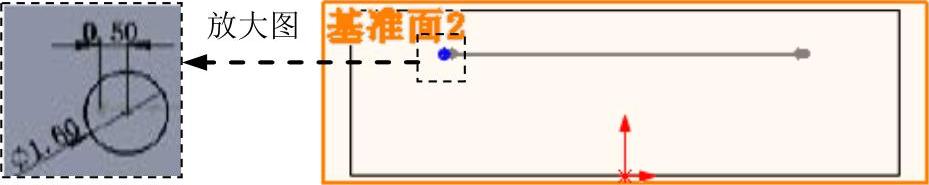

图13.2.25 草图2

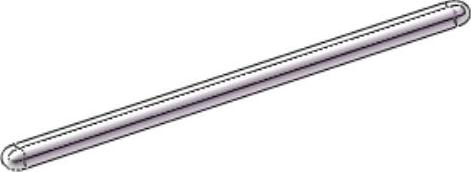

图13.2.26 扫描1

（4）单击按钮，完成扫描1的创建。

Step8.创建图13.2.27所示的圆角1。选择下拉菜单命令；选取图13.2.27a所示的边线为要圆角的对象，在文本框中输入圆角半径值1。

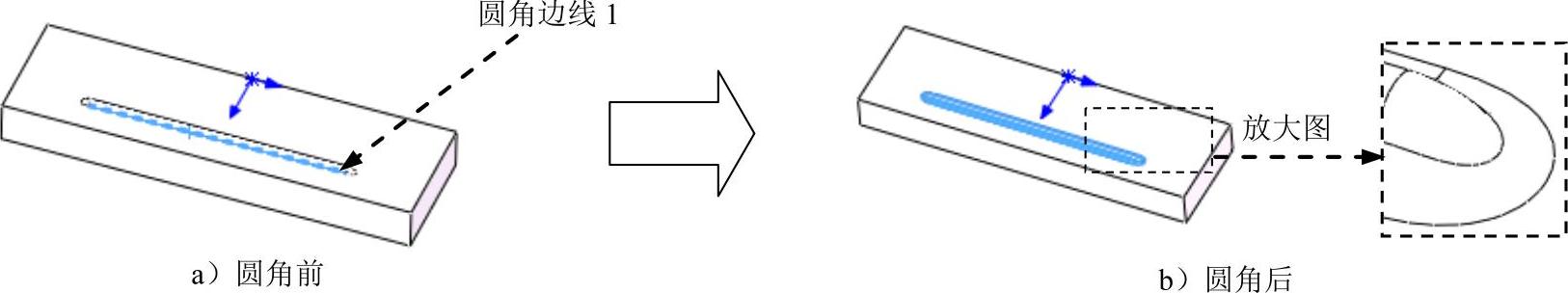

图13.2.27 圆角1

Step9.创建图13.2.28所示的拉伸—切除1。

图13.2.28 拉伸-切除1

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。选取图13.2.29所示的模型表面作为草图基准面，绘制图13.2.30所示的横断面草图。

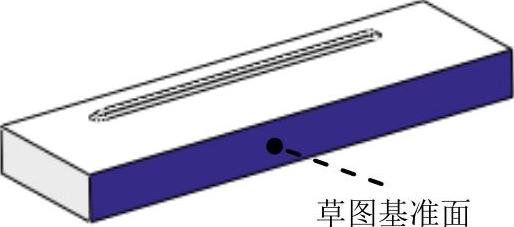

图13.2.29 草图基准面

图13.2.30 横断面草图

（3）定义切除深度属性。在“切除-拉伸”对话框的区域的下拉列表中选择选项，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

Step10.创建图13.2.31所示的零件特征——成形工具2。

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。激活“成形工具”对话框的区域，选取图13.2.31所示的模型表面作为成形工具的停止面。

（3）单击按钮，完成成形工具2的创建。

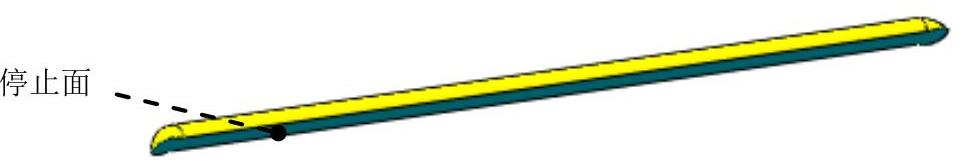

图13.2.31 成形工具2

Step11.至此，成形工具2模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw12.6\work\ch13\，并命名为file_shaped_tool_02。
