Task1.创建成形工具1

Task1.创建成形工具1

成形工具用于创建模具成形特征，在该模具零件中，主要运用一些基本建模思想。下面就来创建用于成形特征的成形工具1，成形工具1的零件模型及设计树如图13.2.1所示。

图13.2.1 零件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图13.2.2所示的零件基础特征——凸台—拉伸1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图13.2.3所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台—拉伸”对话框。

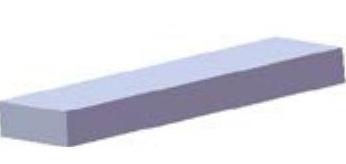

图13.2.2 凸台—拉伸1

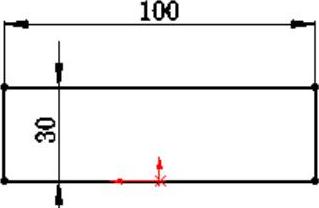

图13.2.3 横断面草图

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台—拉伸”对话框区域的下拉列表中选择选项，在中输入深度值10.0。

（4）单击按钮，完成凸台—拉伸1的创建。

Step3.创建图13.2.4所示的草图1。

（1）选择下拉菜单命令。

（2）定义草图基准面。选取图13.2.5所示的表面作为草图基准面。

（3）绘制草图。在草图环境中绘制图13.2.4所示的草图1。

③选择下拉菜单命令，退出草图设计环境。

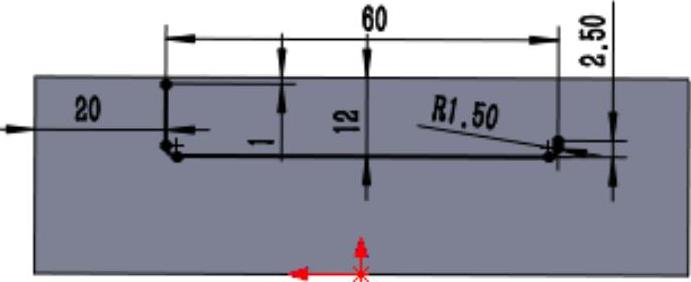

图13.2.4 草图1

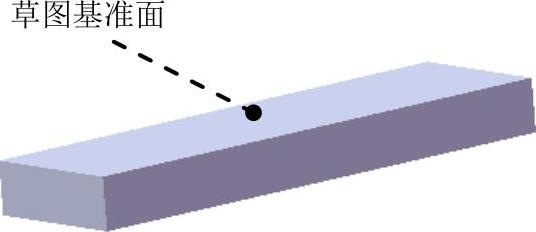

图13.2.5 草图基准面

Step4.创建图13.2.6所示的基准面1。

（1）选择下拉菜单命令，系统弹出“基准面”对话框。

（2）选取参考实体。选取图13.2.7所示的点和面为参考实体。

（3）单击按钮，完成基准面1的创建。

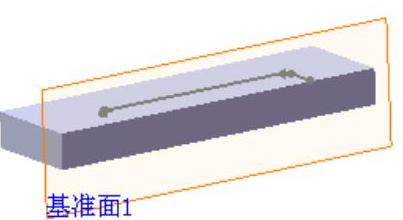

图13.2.6 基准面1

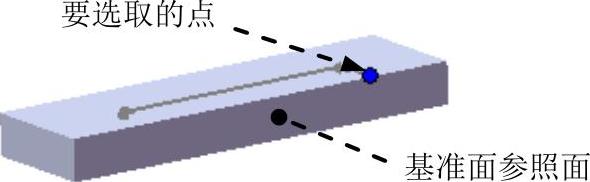

图13.2.7 基准面参照

Step5.创建图13.2.8所示的草图2。

（1）选择下拉菜单命令。

（2）定义草图基准面。选取基准面1作为草图基准面。

（3）绘制草图。在草图环境中绘制图13.2.8所示的草图2。

③选择下拉菜单命令，退出草图设计环境。

Step6.创建图13.2.9所示的扫描1。

（1）选择下拉菜单命令，系统弹出“扫描”对话框。

（2）定义扫描特征的轮廓。选择草图2作为扫描1特征的轮廓。

（3）定义扫描特征的路径。选择草图1作为扫描1特征的路径。

（4）单击按钮，完成扫描1的创建。

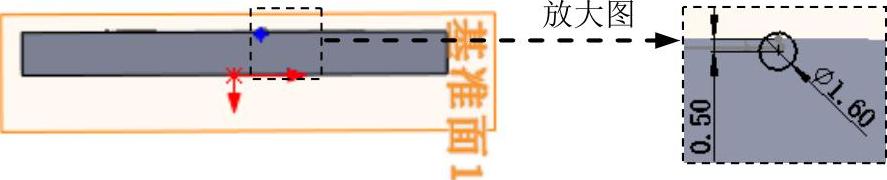

图13.2.8 草图2

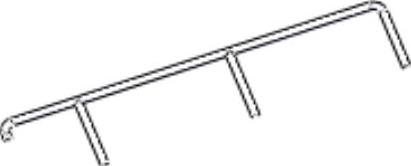

图13.2.9 扫描1

Step7.创建图13.2.10所示的草图4。

（1）选择下拉菜单命令。

（2）定义草图基准面。选取草图1的基准面作为草图基准面。

（3）绘制草图。在草图环境中绘制图13.2.10所示的草图3。

③选择下拉菜单命令，退出草图设计环境。

Step8.创建图13.2.11所示的草图4。

（1）选择下拉菜单命令。

（2）定义草图基准面。选取基准面1作为草图基准面。

（3）绘制草图。在草图环境中绘制图13.2.11所示的草图4。

③选择下拉菜单命令，退出草图设计环境。

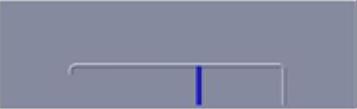

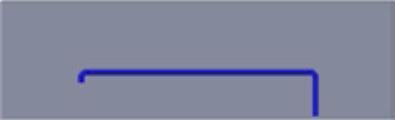

图13.2.10 草图3

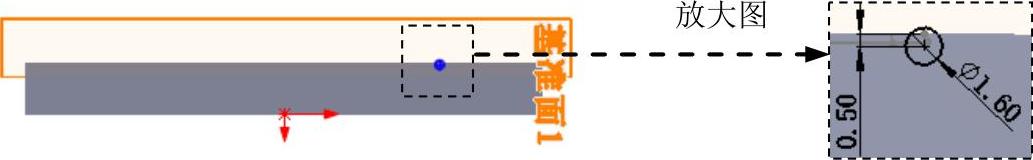

图13.2.11 草图4

Step9.创建图13.2.12所示的扫描2。

（1）选择下拉菜单命令，系统弹出“扫描”对话框。

（2）定义扫描特征的轮廓。选择草图4作为扫描2特征的轮廓。

（3）定义扫描特征的路径。选择草图3作为扫描2特征的路径。

（4）单击按钮，完成扫描2的创建。

Step10.创建图13.2.13所示的阵列（线性）1。

（1）选择下拉菜单命令。

（2）定义阵列的对象。单击后文本框，选择扫描2作为要阵列的对象。

（3）定义阵列方向。选取图13.2.13所示的边线作为阵列引导边线。

说明：通过按钮可以更改阵列方向。

（4）定义阵列的参数。在对话框中输入间距值24.0，在文本框中输入实例数2。

（5）单击按钮，完成阵列（线性）1的创建。

图13.2.12 扫描2

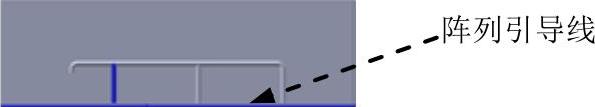

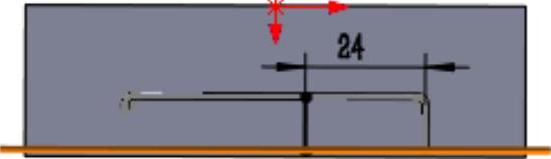

图13.2.13 阵列（线性）1

Step11.创建图13.2.14所示的拉伸—切除1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。选取图13.2.15所示的模型表面作为草图基准面，绘制图13.2.16所示的横断面草图。

图13.2.14 切除-拉伸1

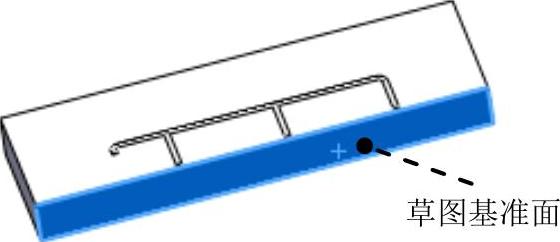

图13.2.15 草图基准面

图13.2.16 横断面草图

（3）定义切除深度属性。在“切除-拉伸”对话框的区域的下拉列表中选择选项，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

Step12.创建图13.2.17所示的零件特征——成形工具1。

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。激活“成形工具”对话框的区域，选取图13.2.17所示的模型表面作为成形工具的停止面。

（3）单击按钮，完成成形工具1的创建。

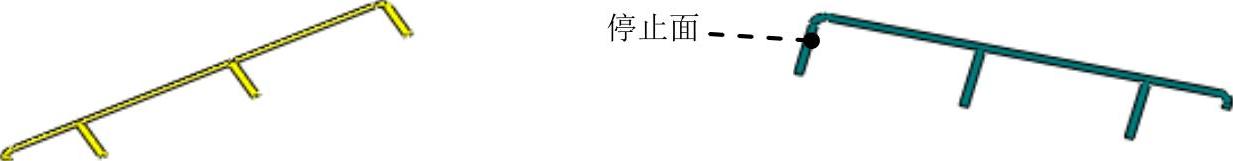

图13.2.17 成形工具1

Step13.至此，成形工具1模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw12.6\work\ch13\，并命名为file_shaped_tool_01。

Step14.将成形工具调入设计库。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）在“设计库”对话框中单击“添加文件位置”按钮，系统弹出“选取文件夹”对话框，在下拉列表中找到D：\sw2012.6\work\ch13文件夹后，单击按钮。

（3）此时在设计库中出现节点，右击该节点，在系统弹出的快捷菜单中单击命令，完成成形工具调入设计库的设置。
