13.3 钣金件2
钣金件2的钣金件模型及设计树如图13.3.1所示。

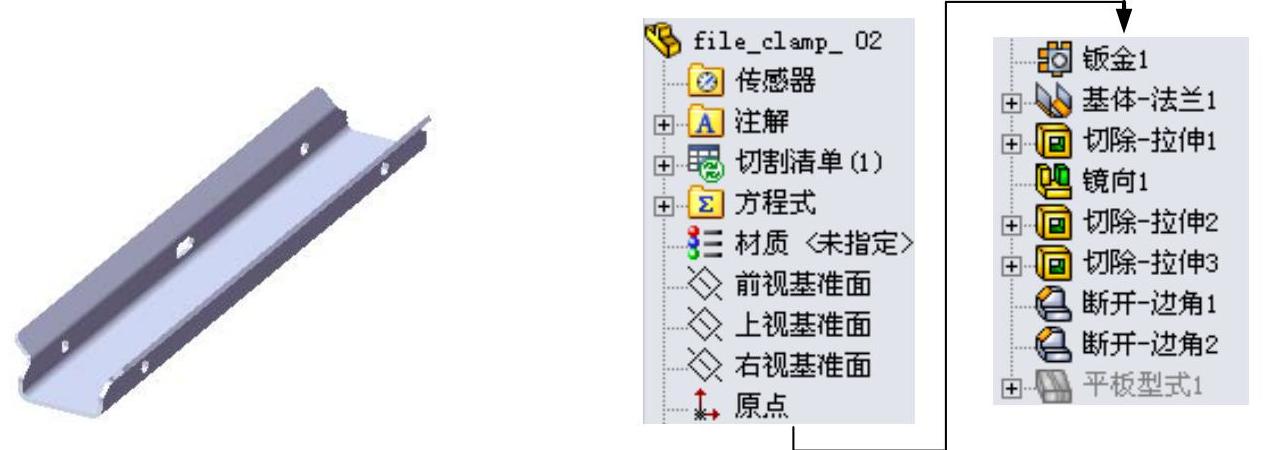

图13.3.1 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图13.3.2所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。选取前视基准面作为草图基准面，绘制图13.3.3所示的横断面草图。
（3）定义钣金参数属性。在
区域的
下拉列表中选择
选项，在
文本框中输入深度值65.0；在
区域的
文本框中输入厚度值0.15，在
文本框中输入折弯半径值1.0。
（4）单击
按钮，完成基体-法兰1的创建。

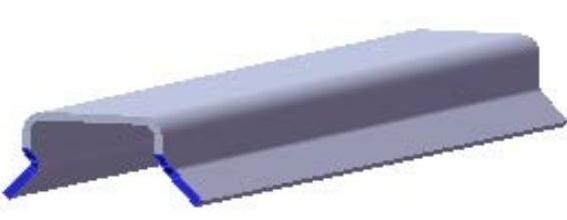

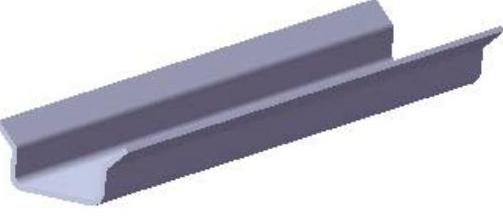

图13.3.2 基体-法兰1

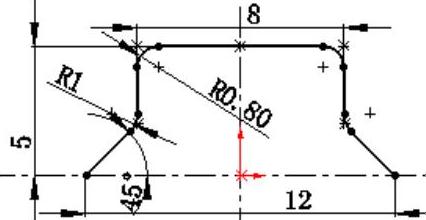

图13.3.3 横断面草图
Step3.创建图13.3.4所示的切除─拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取右视基准面作为草图基准面，绘制图13.3.5所示的横断面草图。
图13.3.4 切除-拉伸1

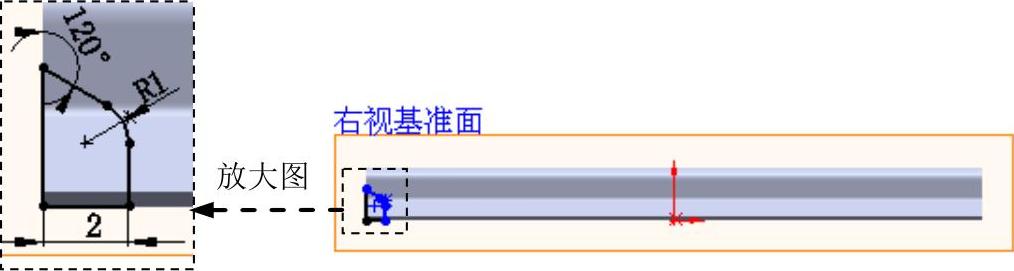

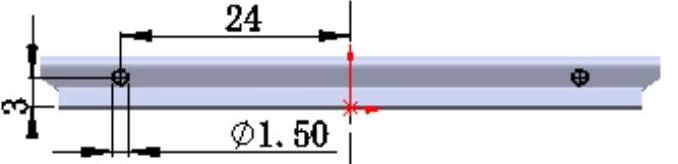

图13.3.5 横断面草图
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框，选中
复选框，其他采用系统默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。
Step4.创建图13.3.6所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取前视基准面作为镜像基准面。
（3）定义镜像对象。选择切除-拉伸1作为镜像1的对象。(https://www.daowen.com)
（4）单击
按钮，完成镜像1的创建。

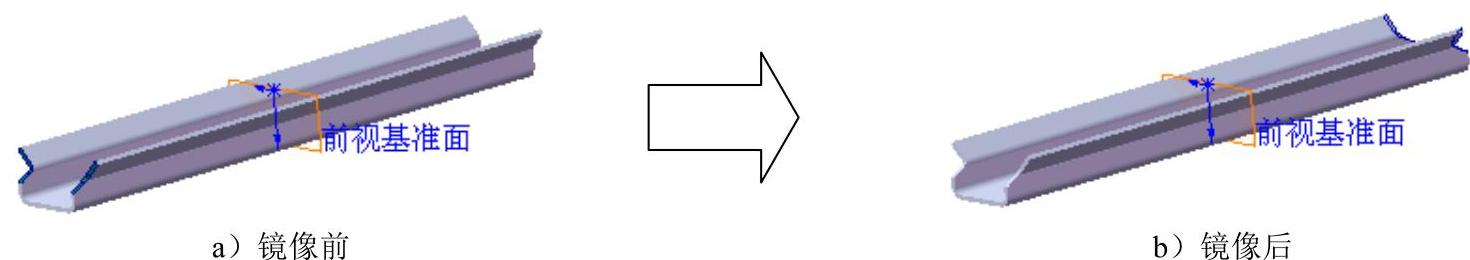

图13.3.6 镜像1
Step5.创建图13.3.7所示的切除-拉伸2。选择下拉菜单
命令；选取图13.3.7所示的模型表面作为草图基准面，绘制图13.3.8所示的横断面草图；在
区域的
下拉列表中选择
选项，选中
复选框。单击
按钮，完成切除-拉伸2的创建。
图13.3.7 切除-拉伸2

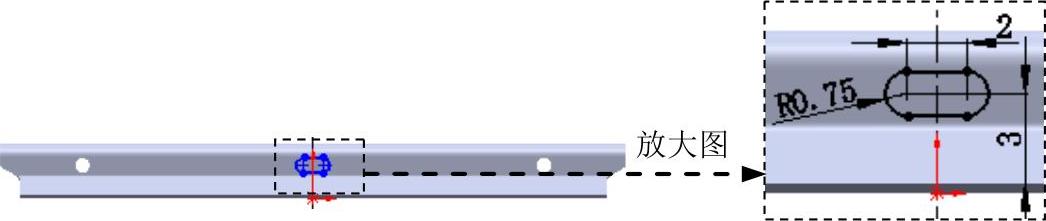

图13.3.8 横断面草图
Step6.创建图13.3.9所示的切除-拉伸3。选择下拉菜单
命令；选取图13.3.9所示的模型表面作为草图基准面，绘制图13.3.10所示的横断面草图；在
区域的
下拉列表中选择
选项，选中
复选框。单击
按钮，完成切除-拉伸3的创建。

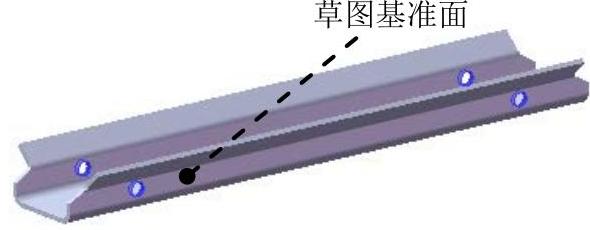

图13.3.9 切除-拉伸3
图13.3.10 横断面草图

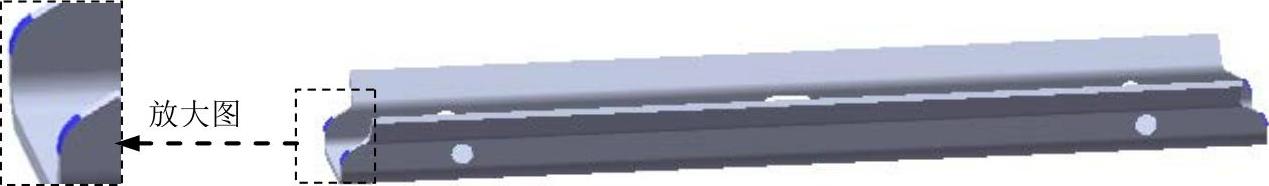

Step7.创建图13.3.11所示的钣金特征——断开-边角1。
（1）选择命令。选择下拉菜单
命令（或在工具栏中选择
命令）。

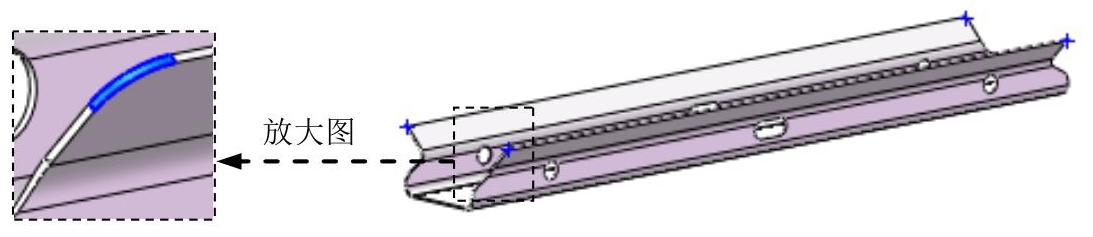

图13.3.11 断开-边角1
（2）定义折断边角选项。激活
区域的
，选取图13.3.12所示的各边线为断开边角线。在
文本框中单击“圆角”按钮
，在
文本框中输入折弯半径值1.0。
（3）单击
按钮，完成断开-边角1的创建。

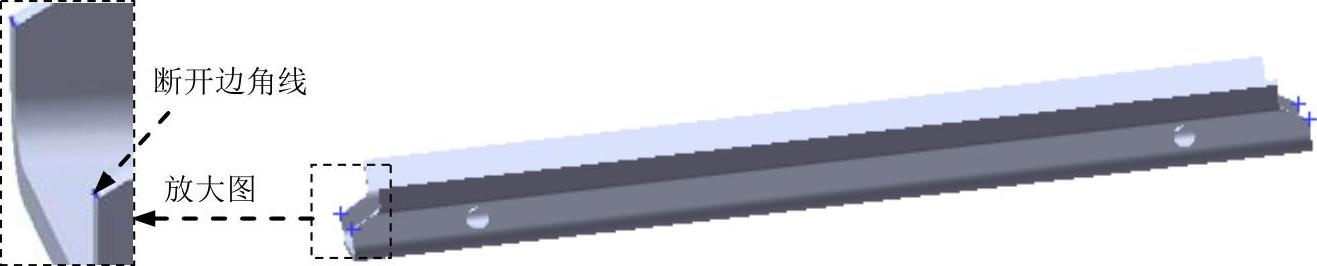

图13.3.12 断开边角线
Step8.创建图13.3.13所示的钣金特征——断开-边角2。由于它的创建过程与断开-边角1的类似，这里不再叙述，详细操作请参照随书光盘。
图13.3.13 断开-边角2
Step9.至此，钣金件2模型创建完毕。选择下拉菜单
命令，将模型命名为file_clamp_02，即可保存钣金件模型。
