5.1.2　研究区地表模型

地表下地层边界的高程点是从地面高程减去钻孔记录中的井下深度，因此建立可靠的三维地质模型的关键之一是构建可靠的地球表面地形模型。基于第4章中描述的数据清理和质量控制实施过程，删除了SRTM DEM、ASTER DEM 和钻孔记录中不可靠的高程数据。从DEM 光栅文件的单元格中心点提取x，y，z坐标，并将坐标值保存为高程点的数据集。首先基于点数据集采用德洛奈三角剖分法构建初始地表模型，其次将钻孔记录中的地表高程值作为点约束添加到初始地表模型，通过DSI手段优化表面，得出研究区三维地质模型框架，如图5-2所示。研究区海拔最高处位于Lousberg山顶，海拔最低处位于建模区东北角。亚琛市中心的西南部地区因低丘和山谷的存在地表形态和高度变化频繁，向东北方向逐渐变平坦。

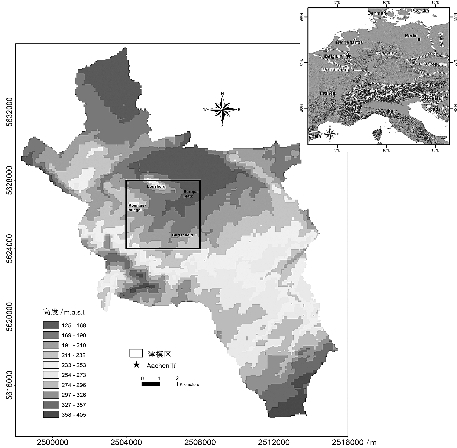

图5-1　研究区位置示意（方框内）和亚琛市高程模型

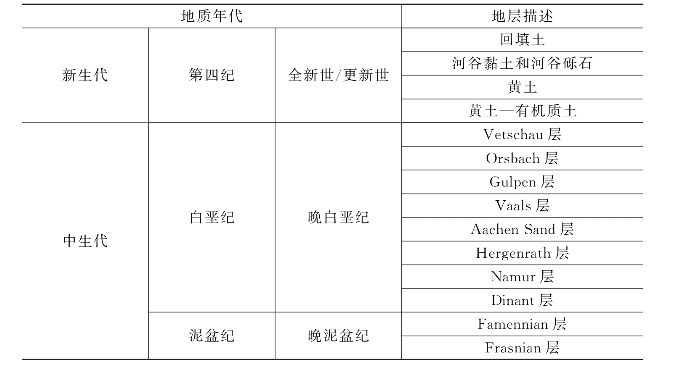

表5-1　研究区地质情况

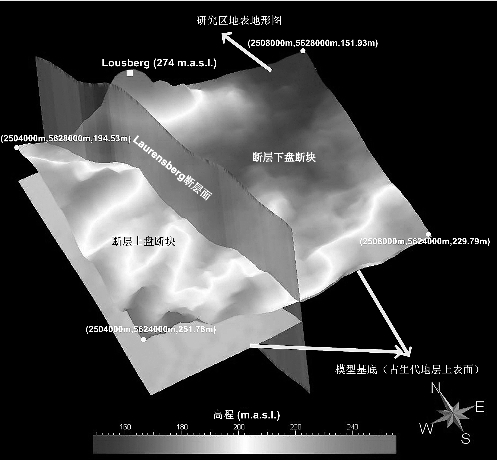

图5-2　研究区三维地质模型框架
