6.5.1  试验原理

冲头从初始高度h₀下落后，以一定的能量冲击试样表面，使试样产生弹性变形和塑性变形，冲头的冲击能量一部分转为塑性变形能被试样吸收，另一部分弹性变形能储存在试样中。当弹性变形恢复时，弹性能被释放，使冲头回弹到一定高度h，用h和h₀的比值计算肖氏硬度。回弹高度与材料硬度有关，材料越硬其弹性极限越高，则冲击后试样中储存的弹性能越大，使冲头回弹高度增加，说明试样的硬度越高。

肖氏硬度用符号HS表示，其硬度值按式（6-14）计算。即

式中 K——肖氏硬度系数，其值与肖氏硬度计类型有关，详见表6-10。

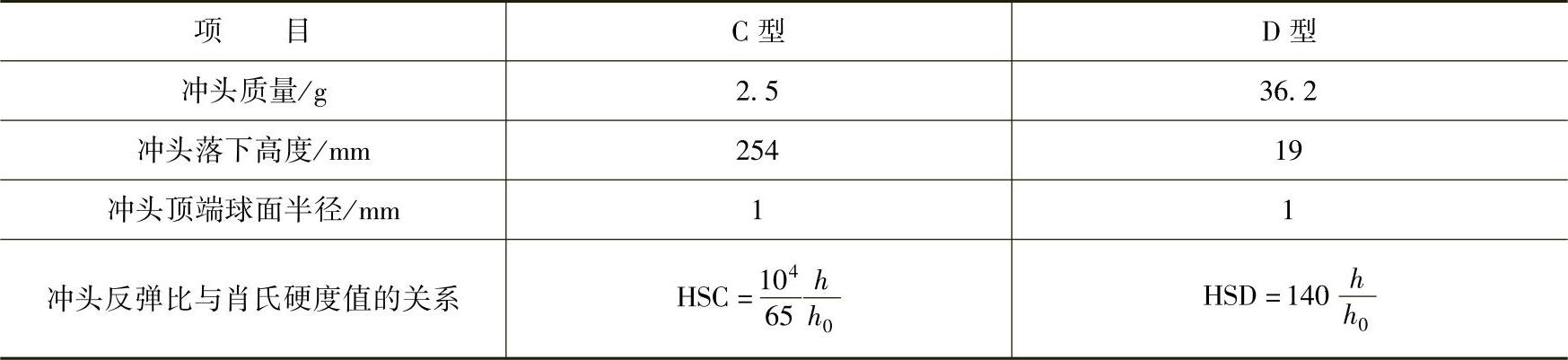

表6-10 肖氏硬度计的主要技术参数

由式（6-14）可知，肖氏硬度值是一个无量纲的值。

肖氏硬度的表示方法是在符号HS后面注明所用硬度计类型，硬度值写在符号之前。如25HSC表示用C型（目测型）肖氏硬度计所测硬度值为25；又如51HSD表示用D型（指示型）肖氏硬度计所测硬度值为51。
