6.4.2  努氏显微硬度

测定努氏显微硬度时，采用金刚石长棱形压头，两长棱夹角为172.5°，两短棱夹角为130°，在试样上产生长对角线长度L比短对角线长度w大7倍的菱形压痕，如图6-6所示。

努氏硬度值的定义与维氏硬度值的定义不同，它是用单位压痕投影面积上所承受的力来定义的。已知载荷P，测出压痕长对角线长度L后，可按式（6-12）计算努氏硬度值（HK）。即

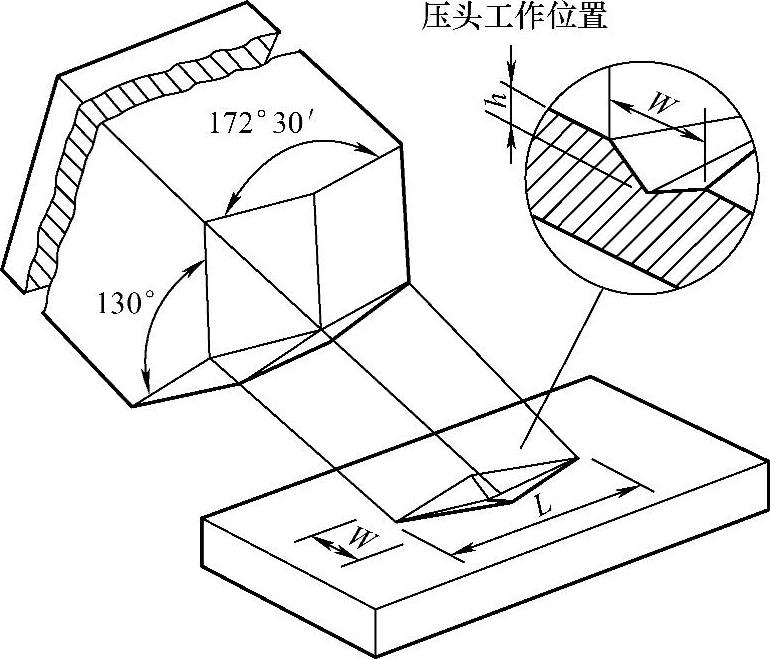

图6-6 努氏硬度压头示意图

努氏硬度试验的测试载荷通常为1～50N。测定显微硬度的试件应按金相试样的要求制备。

努氏硬度试验由于压痕浅而细长，在许多方面较维氏法优越。努氏法更适于测定极薄层或极薄零件，丝、带等细长件以及硬而脆的材料（如玻璃、玛瑙、陶瓷等）的硬度，此外，其测量精度和对表面状况的敏感程度也更高。
