8.4.2  剪切试验的原理

单剪试验原理如图8-32所示。由力的平衡关系可知，在m—m受剪面上分布的内力系的合力必然是一个平行于外力F的剪力Q。由平衡条件可得F-Q=0，则Q=F。

在图8-33所示的双剪试验中，同样可以得出双剪试验的剪力Q=F/2。

在工程上，受剪面上的切应力按式（8-48）计算。即

τ=Q/S_o （8-48）

式中 S_o——受剪面原始截面积（mm²）。

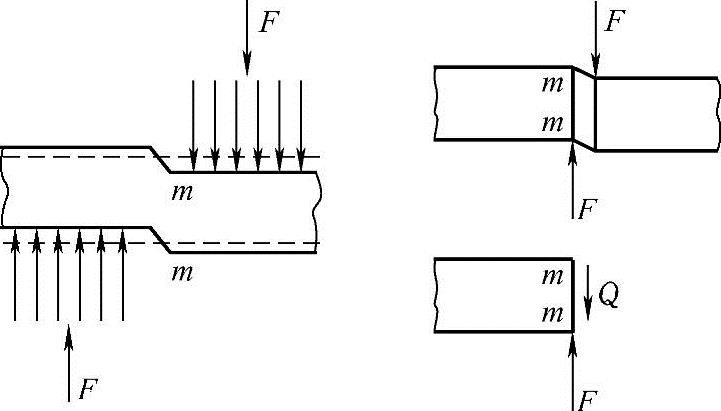

图8-32 单剪试验原理

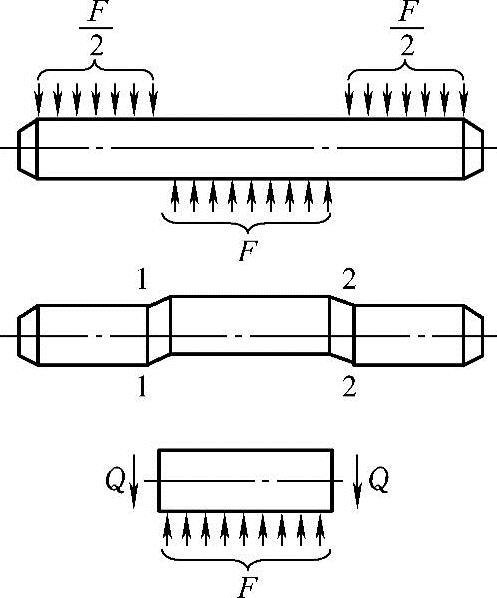

图8-33 双剪试验原理
