13.3.2  试样

可采用中心裂纹拉伸M（T）试样和紧凑拉伸C（T）试样进行K_R阻力曲线测试。为了在整个试验测试过程中保持计算的K_R值有效，即在施加的载荷及物理裂纹尺寸的作用下裂纹尖端后方的韧带区保持线弹性为主导的条件，试样必须有一定的宽度。而该值可以根据预先估计的材料最大K_R值与屈服强度值，经计算给出。

1.M（T）试样

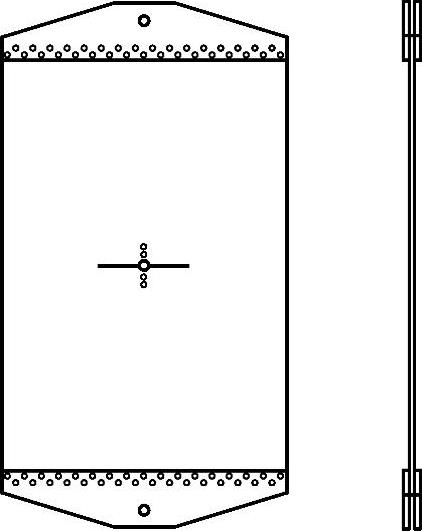

中心裂纹拉伸M（T）试样是一个长方形试样，包含了一个中心切口，在长度方向受拉。试样末端包含一个销轴加载孔或设计成采用多个螺栓加载或楔形加载，如图13-19所示。

推荐M（T）试样的最小宽度W≥35r_ymax，r_ymax为最大的塑性区尺寸，可将预先估计的材料最大K_c值和屈服强度σ_YS代入式（13-38）计算获得。为了确保裂纹面为均布载荷，采用销轴加载方式的试样长度应不小于3W。对于宽度大于300mm的试样，应采用多个螺栓加载或楔形加载，在这样的情况下，试样长度可放松到1.5W。

图13-19 中心裂纹拉伸M（T）试样

初始缺口的方向应垂直于拉伸载荷的方向，缺口中心在半宽位置和试样长度的中央。应对试样进行疲劳预裂，缺口后面的疲劳裂纹长度应该不小于1.3mm，初始裂纹长度2a₀（加工切口+疲劳预裂纹长度）应该在0.25W～0.4W之间。

2.C（T）试样

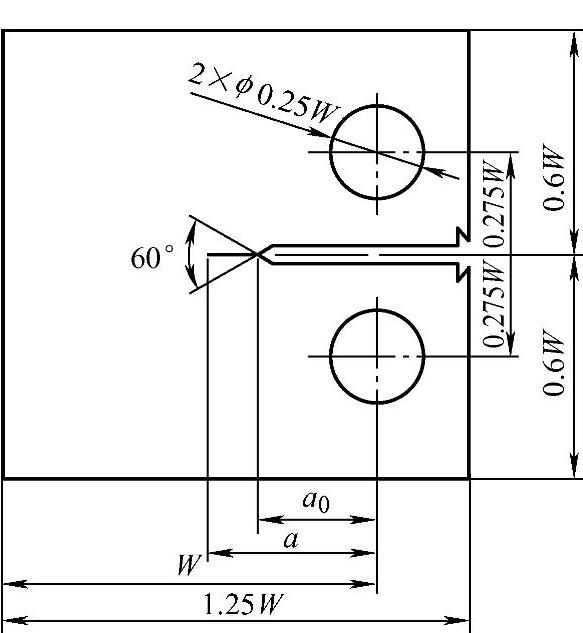

推荐的紧凑拉伸C（T）试样如图13-20所示，通过U形夹具对试样加载。加载孔的尺寸与试样的宽度成比例。推荐C（T）试样的最小宽度W≥16r_ymax，r_ymax通过式（13-38）计算获得。C（T）试样初始的裂纹尺寸a₀应该在0.35W～0.55W之间。

图13-20 紧凑拉伸C（T）试样
