13.3.4 有效裂纹尺寸的获取方法

在K_R曲线的测试过程中，需要获取试样在加载过程中的有效裂纹尺寸a_e，其计算公式为

a_e=a_p+r_y （13-39）

式中 a_p——物理裂纹尺寸；

r_y——裂纹尖端后方的塑性区的尺寸。

可采用以下两种方法获取试样的有效裂纹长度a_e。

1）直接测量物理裂纹长度a_p，然后通过塑性区尺寸修正获得a_e。

2）通过柔度技术直接获得试样的有效裂纹尺寸a_e。

试样柔度是试样在测试过程中位移变化与载荷变化的比值（ΔV/ΔP）。柔度技术利用了试样的弹性变形特点，采用有限元方法或含不同裂纹长度试样柔度的试验测试值发展了不同试样的柔度校核曲线与公式。图13-21所示为M（T）试样某一厚度下柔度校核曲线示例。(https://www.daowen.com)

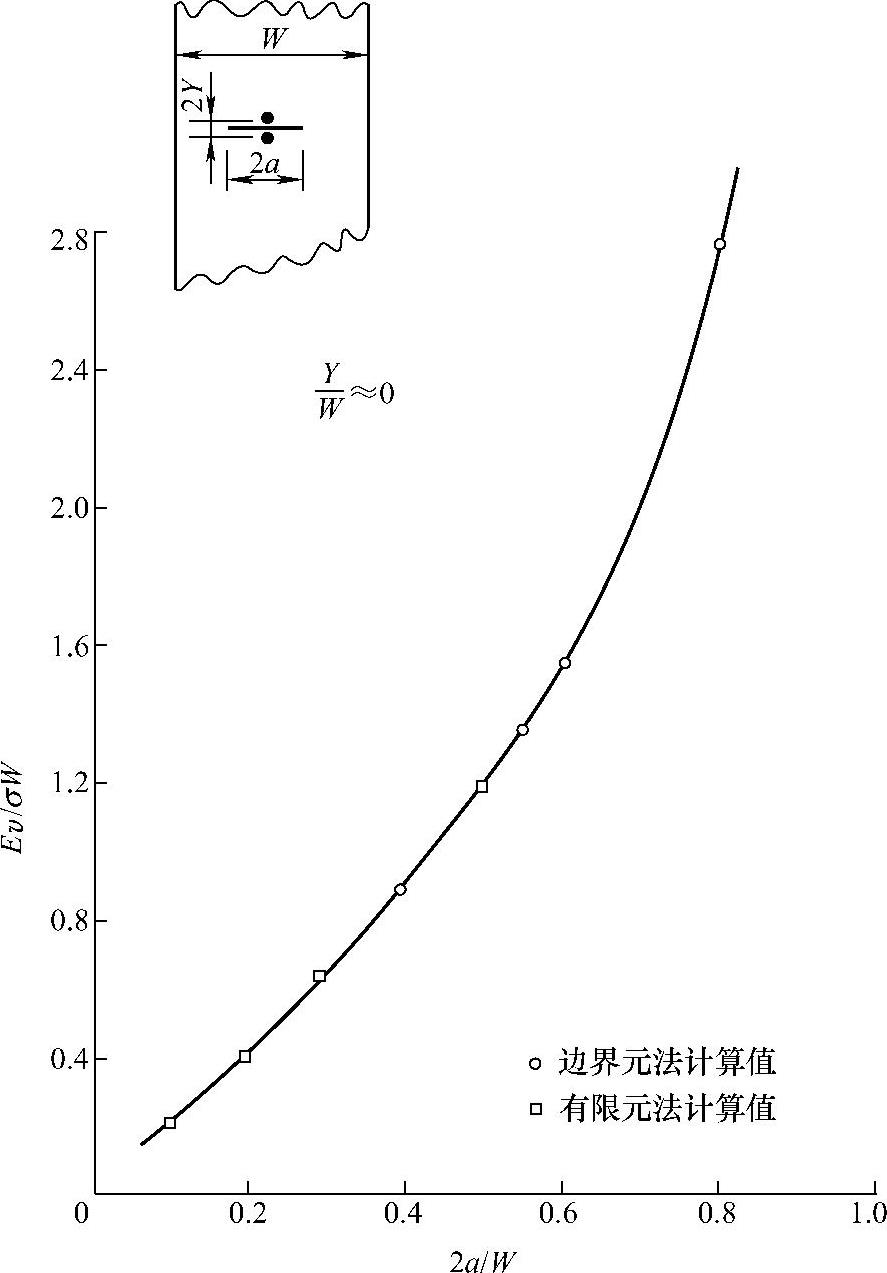

图13-21 M（T）试样某一厚度下柔度校核曲线示例

EB（ΔV/ΔP）作为M（T）试样2a/W函数的柔度校核曲线方程为

EB（ΔV/ΔP）作为C（T）试样a/W函数的柔度校核曲线方程为

对于安装在C（T）试样裂纹嘴上（0.25W）的位移规，参数A₀～A₄为

测量位置 A₀A₁A₂A₃A₄

V₀ 120.7 -1065.3 4098.0 -6688.0 4450.5
