14.8.2 腐蚀试验装置
推荐采用图14-45所示的循环系统作为腐蚀疲劳裂纹扩展试验的辅助装置。介质盒和循环系统应全部由有机玻璃、塑料制品等非金属材料制成。介质盒的设计应避免夹具与试验溶液接触，以防止腐蚀夹具。介质盒应保证能将试样的裂纹扩展部分整个装入，且入水口和出水口位置适当，以确保试验溶液能围绕试样的裂纹扩展部分流动。试验时，循环系统的流量要确保每分钟至少置换介质盒内溶液一次。介质盒里应有足够体积的介质，该体积量应与试样被浸面积保持正比关系，推荐该比值大于20mL/cm2。

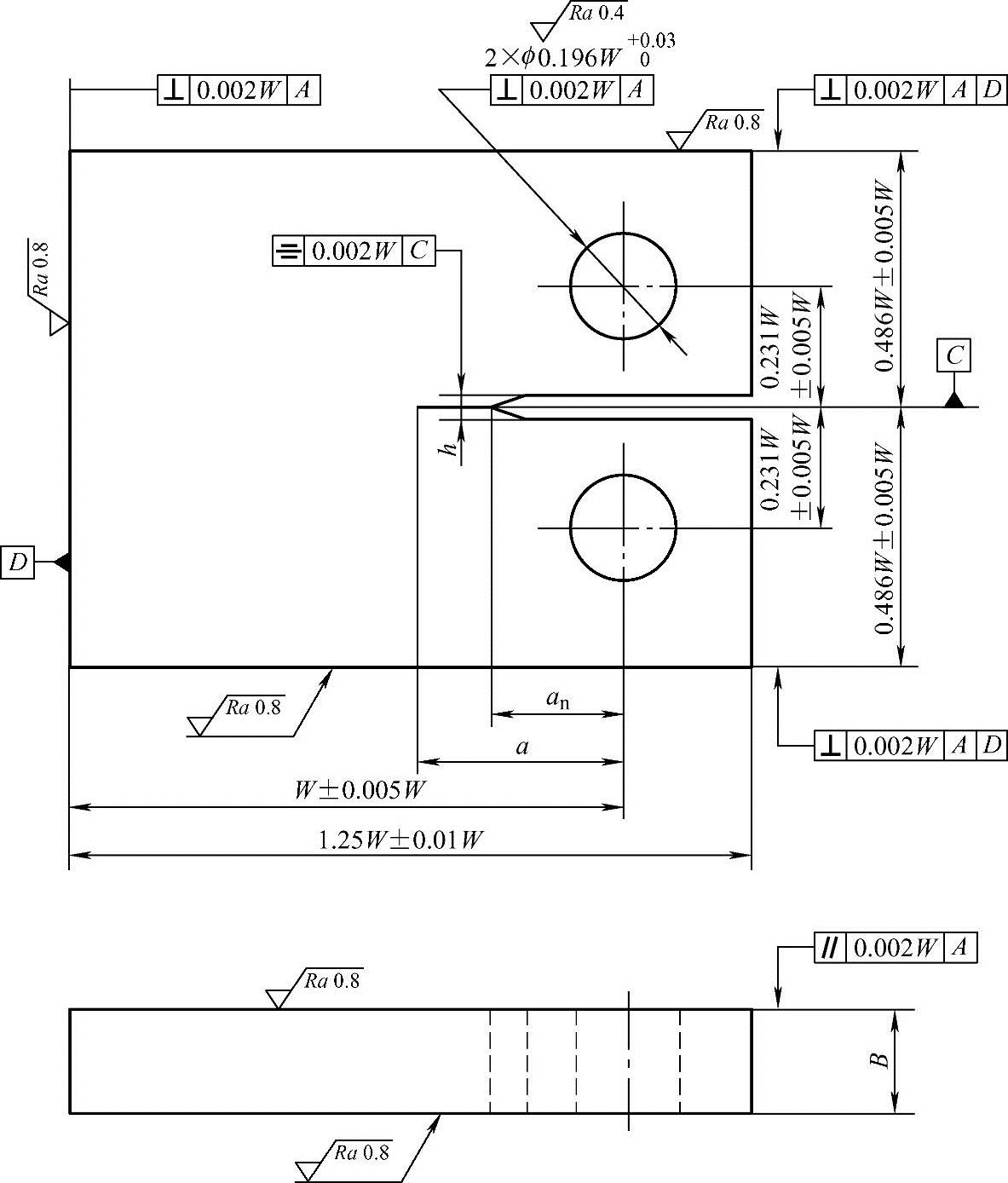

图14-44 腐蚀疲劳裂纹扩展标准WOL试样

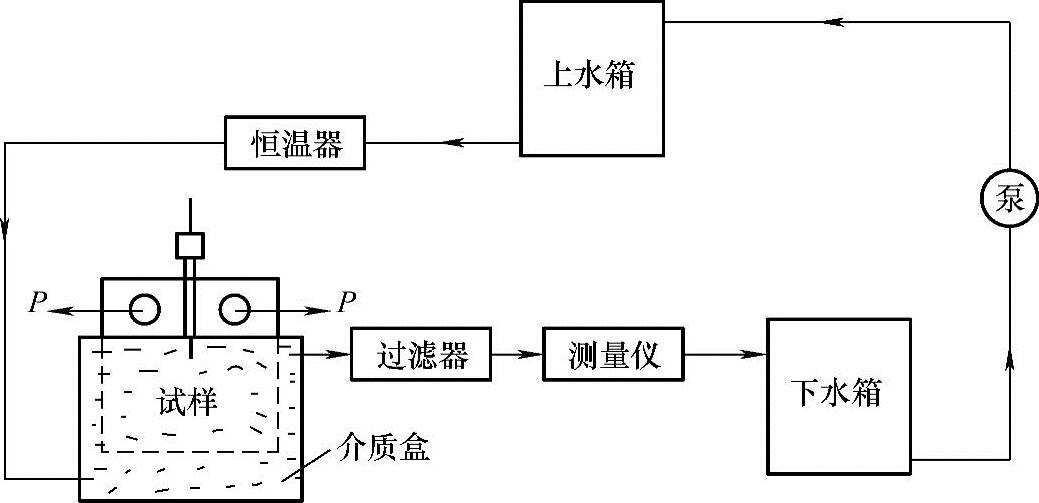

图14-45 腐蚀疲劳裂纹扩展溶液循环系统
