14.8.4  试验结果表达

与常规疲劳裂纹扩展试验一样，腐蚀疲劳裂纹扩展的试验结果一般也表达为双对数坐标系下的da/dN-ΔK曲线，如图14-46所示，试验数据有时较为分散。测试报告中除了须列出14.5.5节要求的内容外，还应对以下内容加以明示：

1）采用的加载频率和波形。

2）溶液的化学成分。

3）介质盒以及用于环境监测和控制的所有仪器。

4）环境监测与控制的方法。

5）电位、pH值、溶解氧、电导率和温度等环境参数。

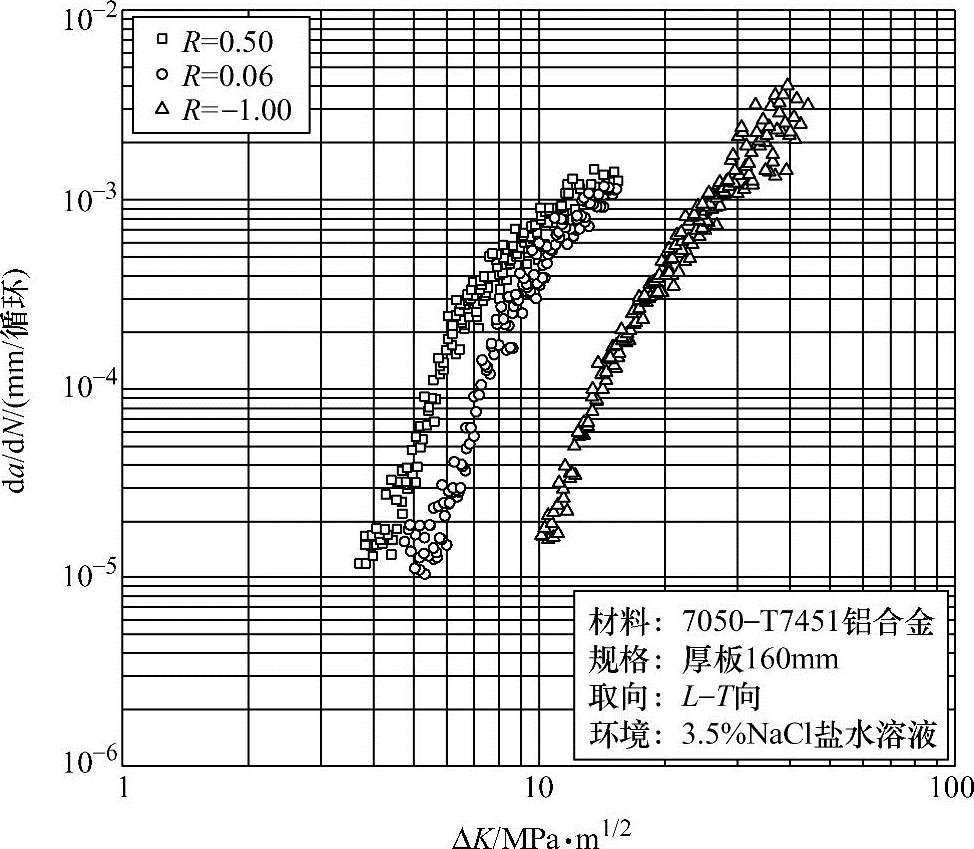

图14-46 7050铝合金的3.5%NaCl盐水溶液疲劳裂纹扩展da/dN-ΔK数据
