15.4.3  试样

试样形状及尺寸如图15-14所示。除非另有规定，试样的尺寸偏差为±0.25mm。试样的目标厚度为5.0mm。

根据层合板种类，表15-1和表15-2给出了不同固化后单层厚度试样对应的层数和铺层顺序。

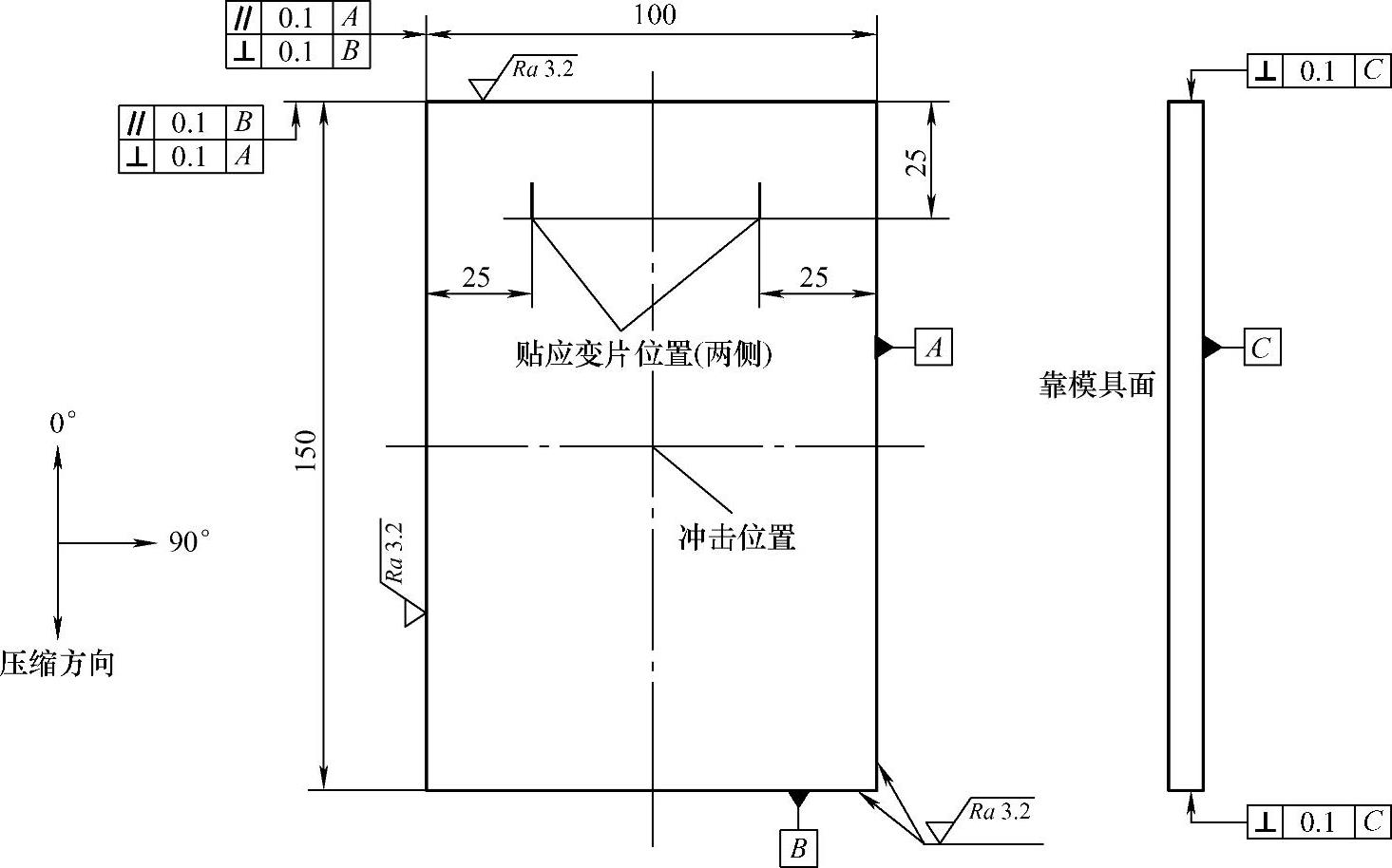

图15-14 冲击后压缩试验的试样

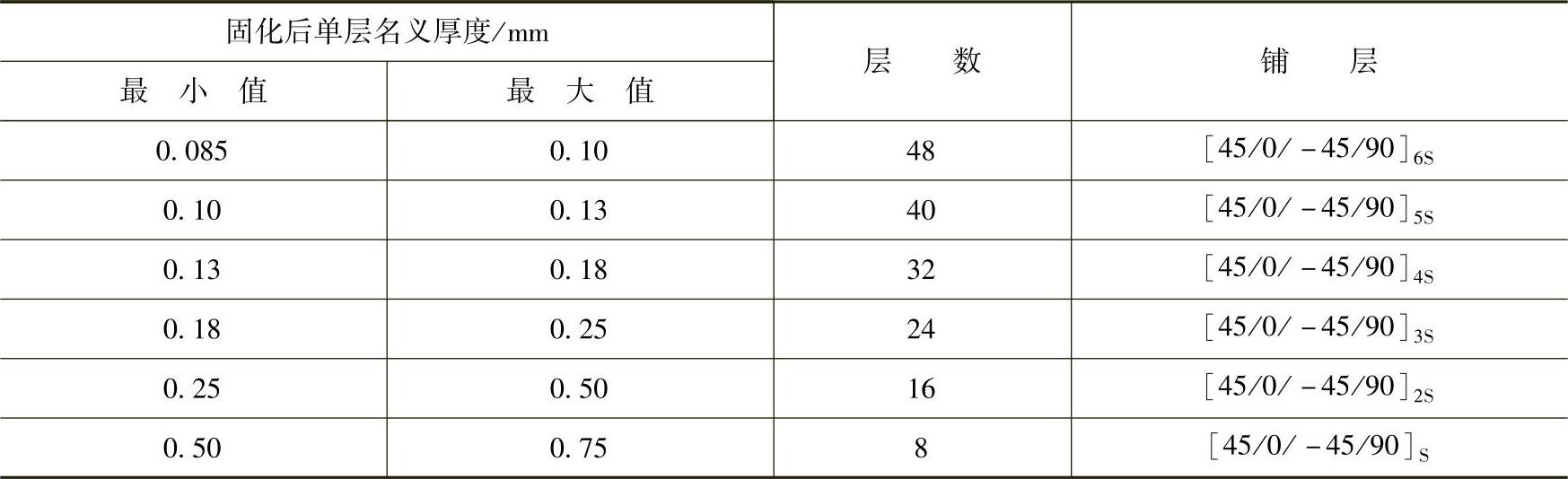

表15-1 对不同的固化后单层名义厚度推荐的单向预浸带层合板铺层方式

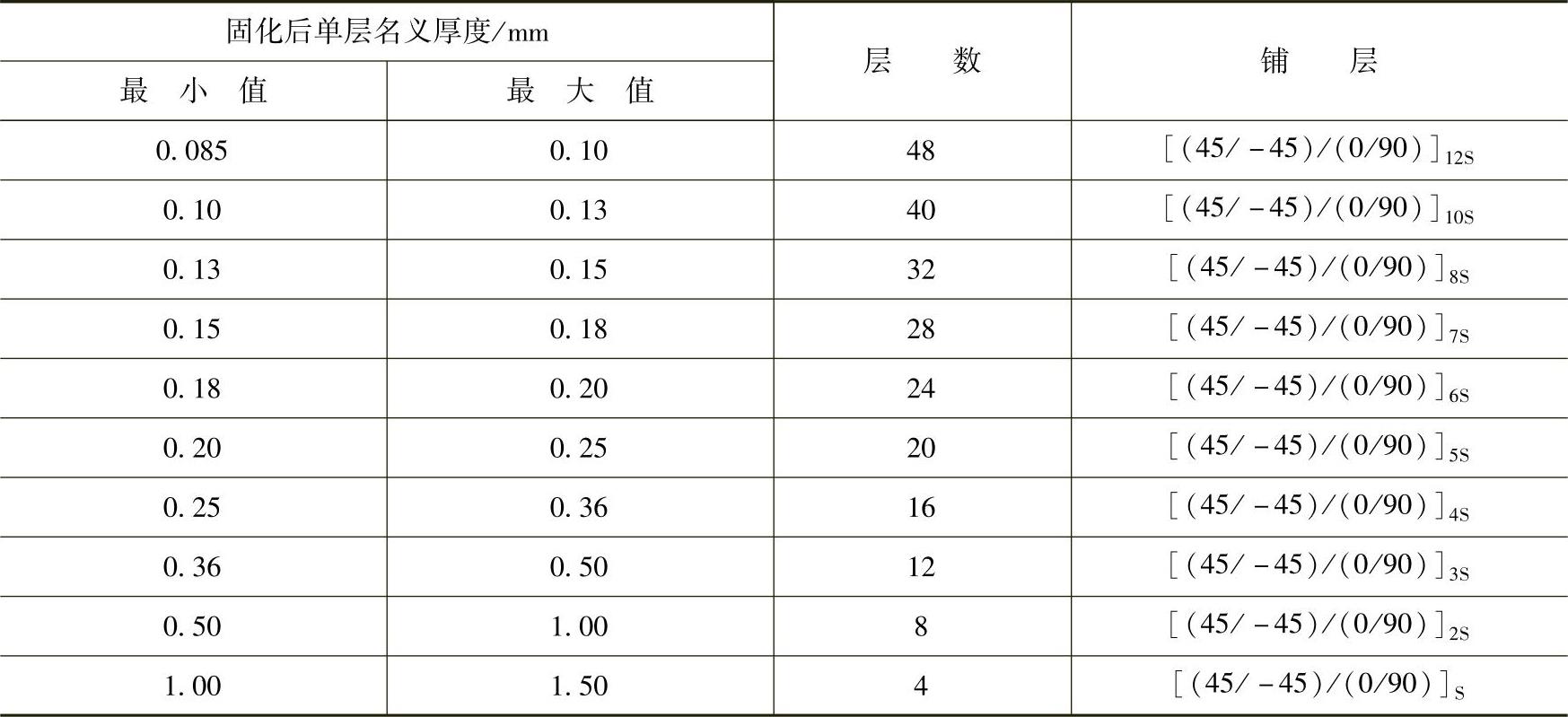

表15-2 对不同的固化后单层名义厚度推荐的机织物预浸带层合板铺层方式

其他铺层方式的层合板应有多个纤维方向（对单层为单向纤维的层合板纤维方向至少为三个，对织物层合板至少两个铺层方向），它们相对试验方向是均衡对称的。通常铺层方式应选择[45_i/0_i/-45_j/90_k]_nS单向层合板或[45_i/0_j]_nS织物层合板，使得纤维在四个主方向上每个方向的分布不少于5%。其中，i、j、k表示复合材料层合板中某一单层重复连续铺贴的次料；n表示复合材料层合板铺设对称面一侧子层合板重复铺贴的次数；S表示对称层合板，复合材料子层合板重复铺贴n次后，再进行对称铺贴。

试样制备按照GB/T 1446—2005的规定。每组有效试样应不少于5个。
