鉴定点13  变速器操纵机构

问：变速器操纵机构由哪几部分组成？变速器操纵机构的锁止装置是什么？

答：变速器操纵机构主要由变速杆、拨叉、拨叉轴和换档轴组成，如图2-27所示。

变速器操纵机构锁止装置有：

（1）自锁装置 自锁装置用于防止自动脱档，由自锁钢球和自锁弹簧组成。

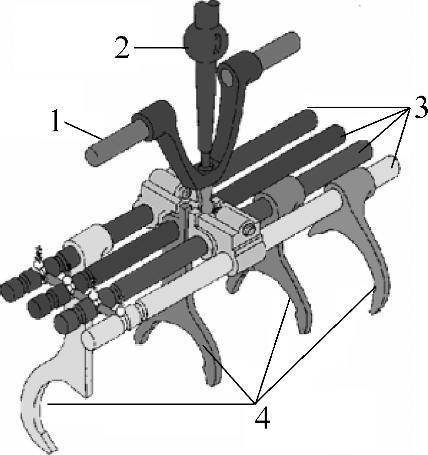

图2-27 变速器操纵机构

1—换档轴 2—变速杆 3—拨叉轴 4—拨叉

（2）互锁装置 互锁装置的作用是当驾驶人用变速杆推动某一拨叉轴时，自动锁止其他所有拨叉轴。它由互锁钢球及互锁销等组成。

（3）倒档锁装置 在一档、倒档拨块中装有倒档锁，以防止误挂倒档。它由锁销及弹簧组成。
