鉴定点
12 三轴式变速器

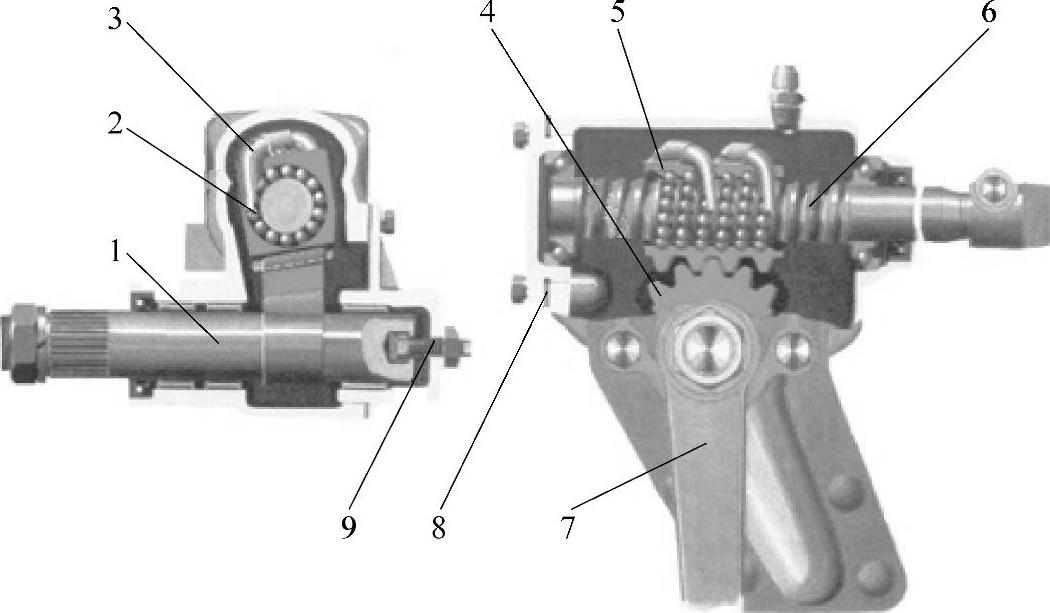

图2-23 循环球式转向器
1—转向垂臂轴 2—钢球 3—导管 4—齿扇 5—转向螺母 6—转向螺杆 7—转向垂臂 8—调整垫片 9—调整螺钉
问：什么是三轴式变速器？
答：主轴除输入轴和输出轴外还设有中间轴的变速器称为三轴式变速器，如图2-26所示。

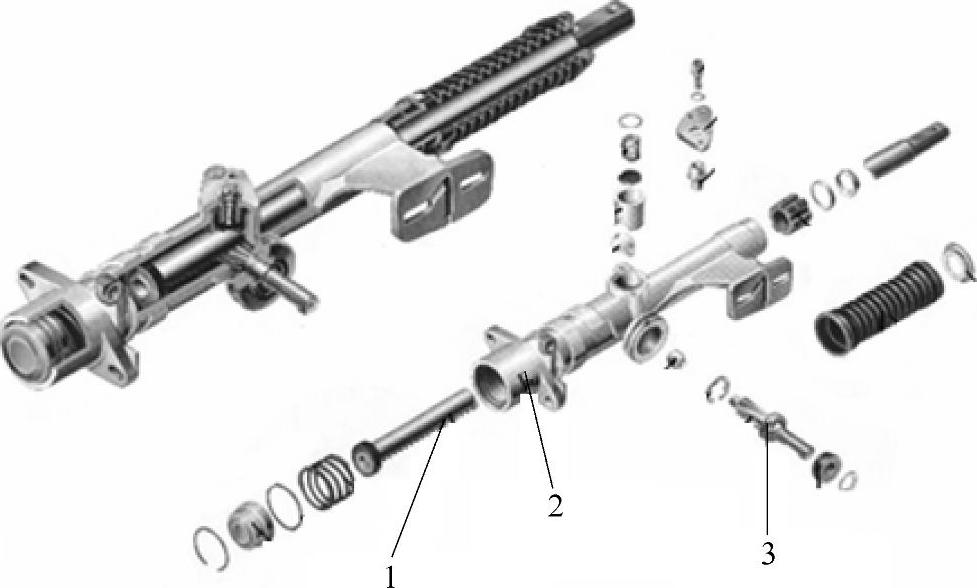

图2-24 齿轮齿条式转向器
1—转向齿条 2—转向器壳 3—转向齿轮
图2-25 二轴式变速器
1—输入轴 2—输出轴

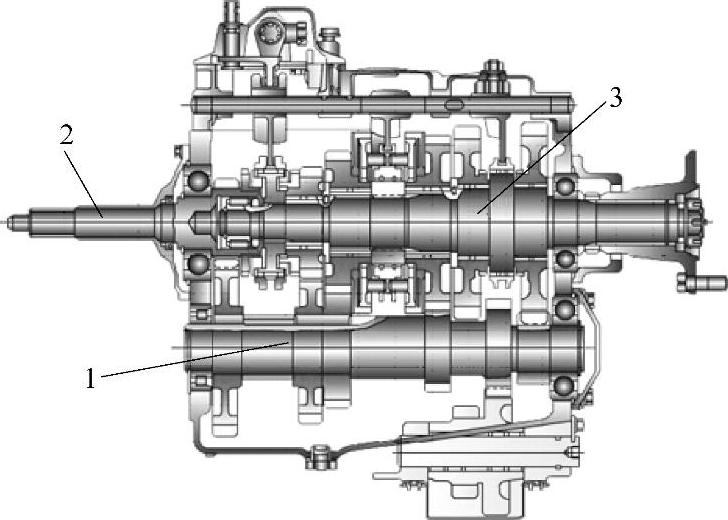

图2-26 三轴式变速器
1—中间轴 2—输入轴 3—输出轴
三轴式变速器的变速器传动机构由变速器壳体和支承轴承、输入轴、输出轴、中间轴、倒档轴、同步器及轴上的齿轮组成，具有五个前进档和一个倒车档，第五档为直接档。一般货车使用三轴式变速器，如东风EQ1092型货车和解放CA1091型货车。
