鉴定点11  检查与调整离合器踏板自由行程

鉴定点 11 检查与调整离合器踏板自由行程

一、鉴定题目 检查与调整离合器踏板的自由行程

二、鉴定重点

用正确的方法检查与调整离合器踏板自由行程。

三、鉴定准备工作

桑塔纳LX型轿车一辆；常用工具一套，金属直尺一把。

四、技术标准

离合器踏板的自由行程为15～25mm。

五、操作方法

1.离合器踏板自由行程的检查

步骤1 将有刻度的金属直尺支在驾驶室地板上，首先测出踏板在完全放松时的高度，如图2-66所示。

步骤2 用手轻轻推压离合器踏板，当感觉阻力增大（即分离轴承端面与分离杠杆内端面刚刚接触）时，停止推压，测出离合器踏板高度。

步骤3 前后两次测得的高度差即为离合器踏板的自由行程。

2.离合器踏板自由行程的调整

步骤1 如图2-67所示，先旋松锁紧螺母，当自由行程太大时，必须将调整螺母旋入，使拉杆的有效长度缩短。

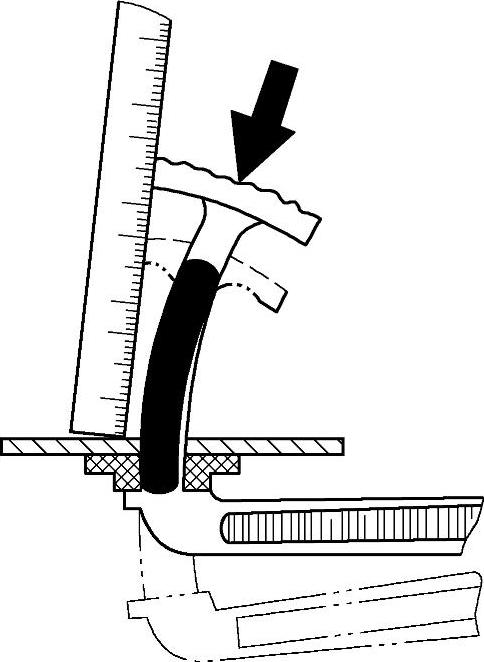

图2-66 离合器踏板自由行程的检查

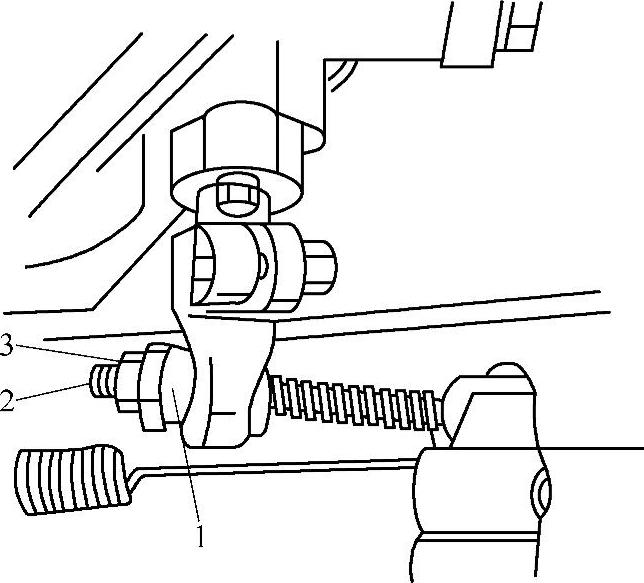

图2-67 离合器踏板自由行程的调整

1—调整螺母 2—分离杠杆 3—锁紧螺母

步骤2 当自由行程太小时，必须将调整螺母旋出，使拉杆的有效长度加长。

步骤3 调好后将锁紧螺母拧紧，同时检查分离杠杆与分离轴承的间隙是否符合规定。

3.分离杠杆与分离轴承间隙的调整

分离杠杆与分离轴承的间隙是靠改变分泵推杆的长度来进行调整的。调整时，先拧松推杆上的锁紧螺母，然后转动推杆改变其长度，达到规定值后，使分离叉端的自由行程为3～4mm，最后拧紧锁紧螺母。
