鉴定点12 检查与调整前轮前束及转向角
一、鉴定题目 检查与调整前轮前束及转向角
二、鉴定重点
用正确的方法检查与调整前轮前束及转向角。
三、鉴定准备工作
解放CA1092型汽车一辆；前束尺、千斤顶、粉笔、呆扳手、管钳等常用工具一套。
四、技术标准
1）前轮前束为2～4mm。
2）转向角，左轮（向左打）为32°，右轮（向右打）为38°。
五、操作方法
1.前轮前束的检查与调整
1）检查前轮前束时，将汽车停放在平地上，要求轮胎气压、轮毂轴承的松紧度及转向系统各拉杆应符合技术要求。测量前束时常用的仪器是指针式前束尺。其测量方法为：
步骤1 顶起前轴，使车轮处于平行、直线行驶位置。

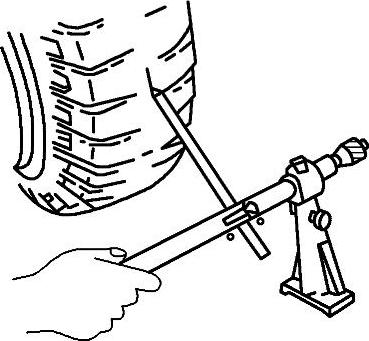

步骤2 将前束尺安装在前轴后面两车轮内侧的中心位置，如图2-68所示。
图2-68 汽车前轮前束的检查
步骤3 将前束尺两端调整到同一高度，调整刻度至零，拧紧锁紧螺钉。
步骤4 将两车轮同时转动180°，使前束尺在前轴前端的位置与在前轴后端的位置处于相同的高度，由前束尺刻度盘指针的移动方向和距离读出前束值。
2）前束的调整是靠改变横拉杆的长度来实现的，各种车辆的调整方法基本相同。
步骤1 拧松横拉杆两端接头的夹紧螺栓。

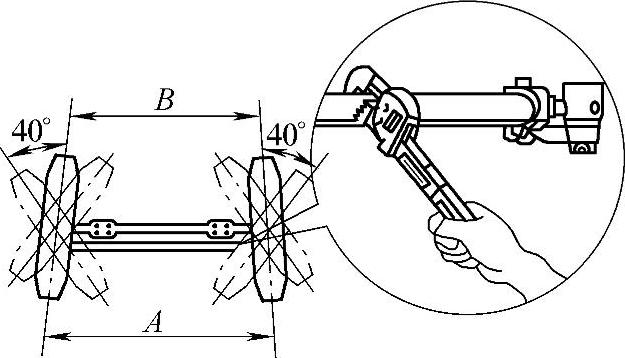

步骤2 用管钳扭转横拉杆，改变其长度，横拉杆伸长时前束值增大，横拉杆缩短时前束值减小，直到前束值符合规定，如图2-69所示。
步骤3 最后拧紧夹紧螺栓。
2.前轮转向角的检查与调整
（1）检查

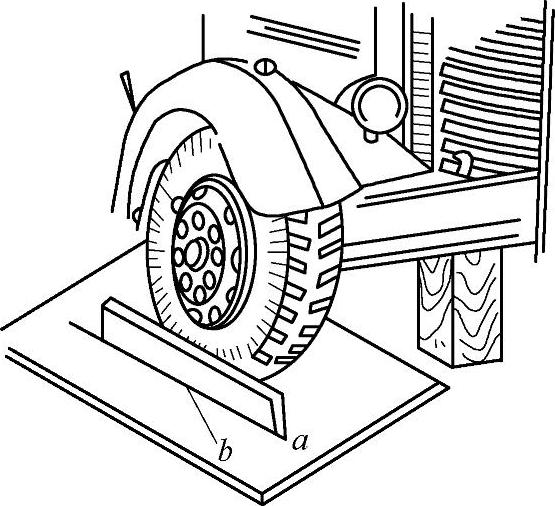

步骤1 将前轴架起，使前轮处于直线行驶位置，在右轮下面垫一块木板和一张白纸，如图2-70所示。
步骤2 将金属直尺紧靠轮胎外边缘，用铅笔在纸上画出与车轮平行的直线a。
步骤3 把转向盘向右转到底，画出第二条直线b。
步骤4 用游标万能角度尺测量直线a和b的夹角，即右轮的最大右转角。用同样的方法可以测量左轮的最大左转角。
图2-69 调整前轮前束
图2-70 前轮最大转向角的检查
（2）调整
步骤1 拧松转向节上车轮转向限位螺钉的锁紧螺母。
步骤2 将转向盘向左（或右）转到底，拧转车轮转向限位螺钉，到最大转角符合规定时为止。
步骤3 前轮前端外侧不应与轮罩相接触，后端内侧不应接触直拉杆（或前钢板弹簧），距离应保持在8～10mm。
步骤4 锁紧车轮转向限位螺钉的锁紧螺母。
