鉴定点26 拆装齿轮齿条式转向器
一、鉴定题目 拆装齿轮齿条式转向器
二、鉴定重点 能够正确地拆装齿轮齿条式转向器。
三、鉴定准备工作
桑塔纳2000型轿车转向器一个；V型架一对，探伤设备一台、平台一块；塞尺、游标卡尺、内径量表、百分表、扭力表、弹簧秤各一个；呆扳手、梅花扳手、套筒扳手、一字槽螺钉旋具、锤子、木块、铜冲头各一个；清洗剂、机油、润滑脂、棉纱、油盆若干。
四、技术标准
1）补偿器压盖和油压分配阀罩螺栓的拧紧力矩为20N·m，高压油管和回油管螺塞的拧紧力矩分别为30N·m和40N·m。
2）装配时各O形密封圈应更换新件。
3）转向器齿轮、齿条应处于无间隙啮合状态，且齿轮转动灵活。
五、操作方法
步骤1 拆卸（从车上拆下转向器）。
1）松开仪表板的上罩板，拆下阻风门拉手，取下阻风门操纵杆。
2）拆下仪表板的下饰板，将密封衬套从前围穿线板中向驾驶人方向抽出。
3）从发动机罩中松开夹紧箍并取出螺栓。
4）从转向器壳体上拆下减振器的固定螺栓，并从另一端拆下支架的固定螺栓，取下转向减振器。
5）拆下齿条与支架（横拉杆连接件）的联接螺栓，将齿条、支架脱开。
6）拆下转向器和车身的联接螺栓和防松螺母，即可将转向器从车上拆下。
步骤2 分解。
1）拆卸补偿器，拧下紧固螺柱、锁紧螺母及调整螺栓，取下O形密封圈及调整弹簧。
2）拆卸转向齿轮密封环、卡簧、轴承，取出转向齿轮。
3）拆卸齿条杆的防尘罩、挡圈、密封圈，抽出齿条，并做行程记号。
步骤3 装配。
装配的顺序与拆卸的顺序相反，但需注意以下几点：
1）转向器壳的固定螺栓不可拧得太紧，应按规定力矩拧紧。
2）转向齿轮与转向柱下段连接时，夹紧箍应推到转向柱下段，密封环应嵌入转向器壳体上的环形槽中。
3）波纹管可在转向器安装后进行调整，这时在齿条上涂AUF06300004型转向器凡士林，将波纹管一端用夹紧箍夹紧在环槽中。
4）将波纹管挡圈推至齿条限位处。
5）将转向器装配完成后，应检查转向齿轮与齿条间隙。调整时，松开锁紧螺母，拧紧调整螺栓至止推垫圈挡块为止，再拧紧锁止螺母。
6）组装正确的转向器，用手可直接转动转向齿轮。转向器啮合间隙的调整应在车轮着地且处于直行状态下进行，向里旋补偿装置调整螺钉2（见图2-80），直至调整螺钉与压块相接触，此时，转向齿轮间隙应变小，且转动灵活，调整合适后拧紧锁紧螺母3。

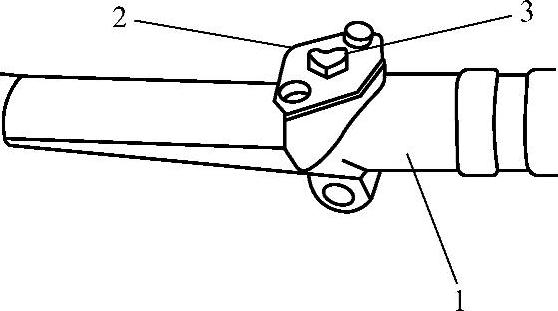

图2-80 补偿装置的调整
1—转向器 2—调整螺钉 3—锁紧螺母
