鉴定点27 拆装蜗杆曲柄指销式转向器
一、鉴定题目 拆装蜗杆曲柄指销式转向器
二、鉴定重点
能够正确地拆装蜗杆曲柄指销式转向器。
三、鉴定准备工作
带蜗杆曲柄指销式转向器的汽车一辆；汽车维修工具一套；锤子、木块、铜冲头各一个；清洗剂、机油、润滑脂、棉纱、油盆若干。
四、技术标准
详见操作方法。
五、操作方法
步骤1 拆卸（从车上拆下转向器）。
1）在转向器摇臂与摇臂轴间做装配标记，然后拆下转向摇臂螺栓，用顶拔器拉下转向摇臂。
注意：不可用锤子猛烈敲击。
2）拆下转向万向节滑动叉与转向蜗杆间的夹紧螺栓，使之分离。
3）拆下转向器固定螺栓，从车上取下转向器。
步骤2 解体。
1）拧下放油螺塞，放出转向器中的机油，然后将螺塞装回原位，清洗转向器外部。

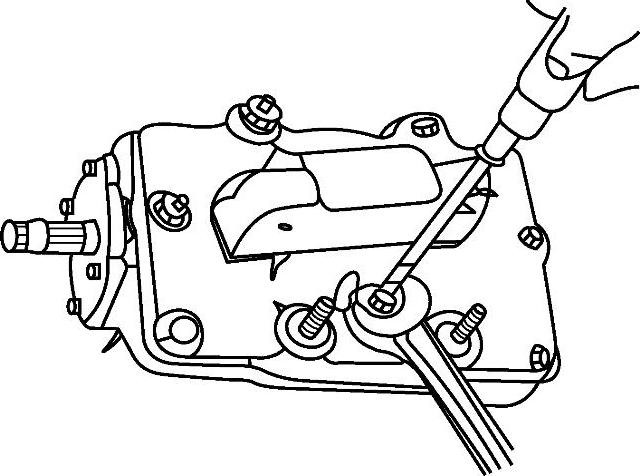

2）拆下转向器侧盖螺栓，取下侧盖。

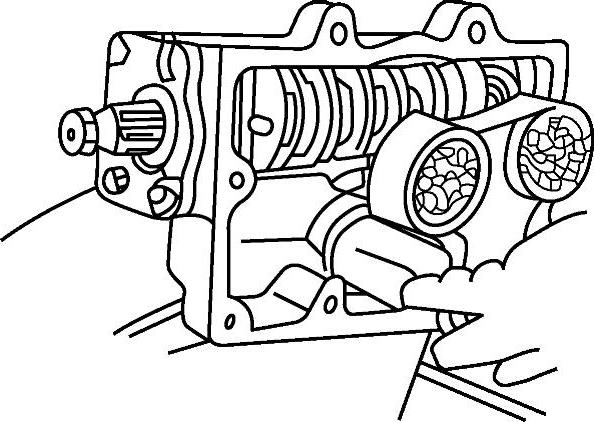

3）从转向器中取出摇臂轴，如图2-81所示。
4）拧下转向器下盖螺栓，取下下盖。
5）使蜗杆处于垂直位置，用铜冲头或木锤轻轻敲击蜗杆花键端，取出蜗杆8等零件，如图2-82所示。
6）拆下转向器上盖螺栓，取下上盖、油封等零件。
步骤3 装配。
（1）安装转向器下盖

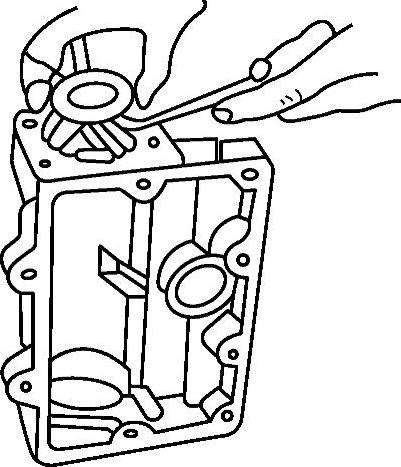

1）将转向器壳体竖立固定，将轴承外圈压入壳体轴承孔，使有滚道的一端向内，并使其距离壳体端面12.5～13.0mm，如图2-83所示。
图2-81 取出摇臂轴

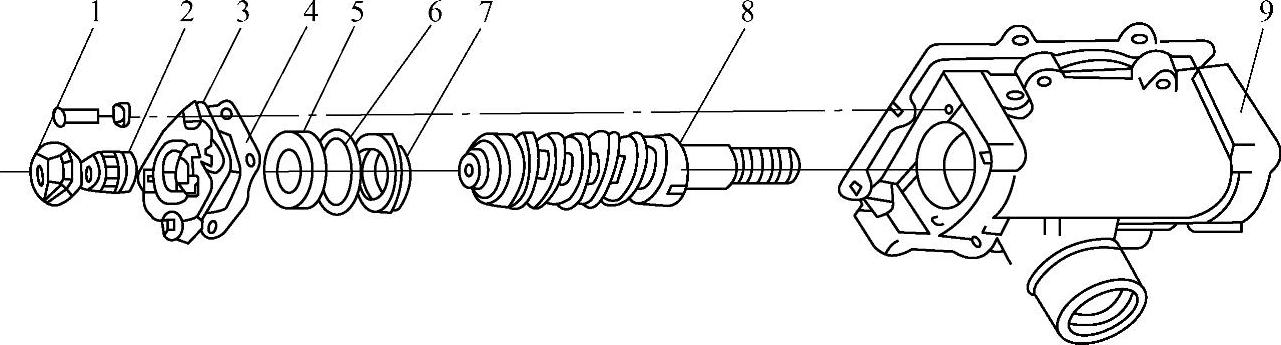

图2-82 取出转向蜗杆
1—螺母 2—调整螺塞 3—下盖 4—衬垫 5—垫块 6—密封圈 7—蜗杆轴承 8—蜗杆 9—转向器壳体
2）将密封圈装在轴承垫块槽中，然后装入轴承垫块，如图2-84所示。
3）装复转向器下盖及其衬垫，用30～60N·m的力矩对角紧固好螺栓（此时下盖上的调整螺塞应处于退出位置）。
（2）安装蜗杆
1）利用压力机将上、上轴承内圈压装在蜗杆上。

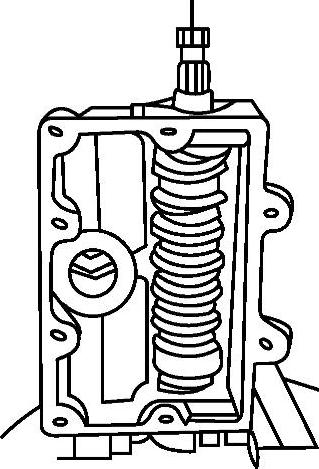

2）将转向器壳体的上盖轴承孔朝上放置，放入下轴承保持架及蜗杆，如图2-85所示。
图2-83 安装蜗杆轴承外圈
图2-84 安装蜗杆轴承垫块
图2-85 蜗杆的安装
（3）安装转向器上盖
1）放好蜗杆的上轴承保持架，压入蜗杆上的轴承外圈，使其到壳体上端面的距离为12.5～13.0mm。
2）在上盖处放好密封圈、转向器上盖油封（刃口向内）及原来的垫片或总厚度为1.2mm的垫片。该处垫片厚度不得随意改变，以免破坏蜗杆的轴向位置。
3）将组装好的上盖装到转向器壳体上，以30～60N·m的力矩对角拧紧螺栓。

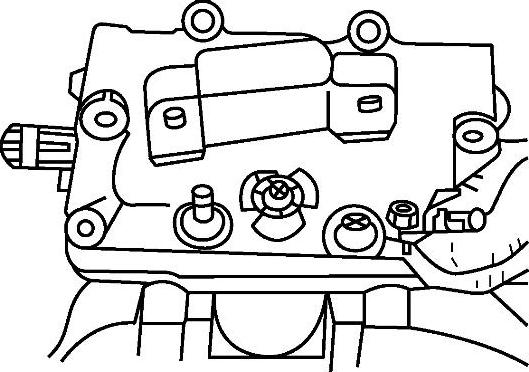

4）将转向器上、下盖装复后，要进行蜗杆轴承预紧度的调整，即将转向器下盖上的调整螺塞拧到底（见图2-86），然后再退回1/8～1/4圈。调整完毕，蜗杆应转动灵活，无轴向间隙。最后，以50N·m的力矩拧紧调整螺塞的锁紧螺母。
（4）安装摇臂轴
1）在压床上用心棒将摇臂轴油封压入转向器壳体中（刃口向内），如图2-87所示。
图2-86 蜗杆轴承预紧度的调整
图2-87 安装摇臂轴油封

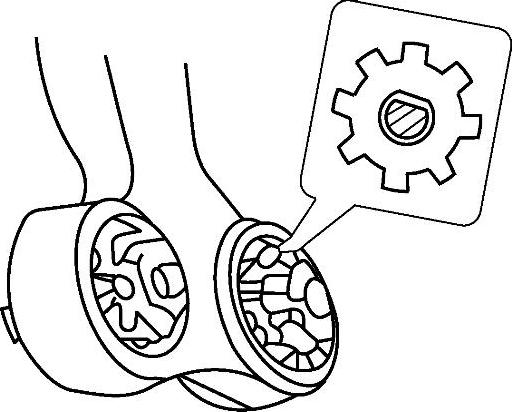

2）将转向指销及轴承涂抹润滑脂后，安装在摇臂轴的曲柄上，装上止动垫片，通过调整螺母调整合适后，用锁止垫片锁紧调整螺母，如图2-88所示。
3）在摇臂轴上涂抹机油后，将其插入转向器壳体的摇臂轴承孔中，使指销与蜗杆啮合。
（5）安装转向器侧盖
1）在转向器壳体及侧盖接合面上分别涂抹适量密封胶，然后将侧盖及密封垫装到转向器壳体上，并将带有弹簧垫圈的各螺栓旋入相应的螺栓孔中（双头螺柱短的一端向外），如图2-89所示。
图2-88 调整螺母的锁止
图2-89 安装双头螺柱
图2-90 蜗杆指销式转向器啮合间隙的调整
2）使侧盖上的调整螺栓处于退出状态，由中间向两端交叉拧紧侧盖各紧固螺栓。M14螺栓的拧紧力矩为70～100N·m，M10螺栓的拧紧力矩为30～60N·m。
3）将侧盖安装好后，先转动蜗杆，使指销在中间位置啮合，再将转向器侧盖上的调整螺钉拧到底，并退回1/8圈（见图2-90），然后以50N·m的力矩拧紧锁紧螺母。
4）组装完毕后，加注机油（90号齿轮油），检查蜗杆的转动力矩，应小于或等于2.7N·m，转动量应大于或等于6圈，且无阻滞现象，各接合部位不得漏油。
（6）在车上安装转向器
1）对正螺栓孔，拧紧转向固定螺栓，固定转向器。
2）将转向蜗杆花键端插入转向万向节滑动叉内，并用夹紧螺栓紧固。
3）将摇臂与摇臂轴的装配标记对正压入，并用螺母紧固。
