鉴定点33  滚柱式电动燃油泵

问：滚柱式电动燃油泵由哪些部件组成？其工作原理是什么？

答：滚柱式电动燃油泵主要由直流电动机、滚柱式油泵、安全阀和单向阀组成，如图3-5所示。

其工作原理为：由转子、滚柱和泵体围成的腔室的容积大小随转子转动发生变化，在容积由小变大的一侧燃油被吸入，在容积由大变小的一侧燃油被压出，如图3-6所示。起动时，只要起动开关起作用，燃油泵就一直工作。

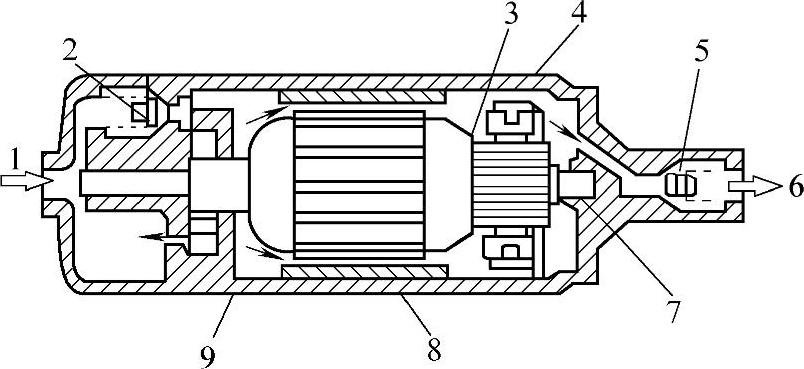

图3-5 滚柱式电动燃油泵

1—进油口 2—安全阀 3—电枢 4—泵壳 5—止回阀 6—出油口 7—电枢轴 8—永久磁铁 9—泵体

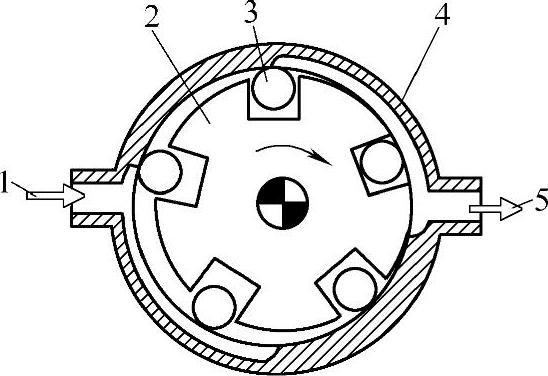

图3-6 滚柱式电动燃油泵的工作原理

1—进油口 2—盘形转子 3—滚柱 4—泵体 5—出油口
