鉴定点34  齿轮式燃油泵

问：齿轮式燃油泵由哪些部件组成？其工作原理是什么？

答：齿轮式燃油泵主要由直流电动机、主动齿轮、从动齿轮和辅助装置组成。主动齿轮与泵体（包括从动齿轮）偏心安装。另外，辅助装置包括安全阀、单向阀、进油口和出油口等。图3-7所示为桑塔纳2000GSi型轿车装备的齿轮式燃油泵。

电动机转动时，带动主动齿轮转动，主动齿轮又带动从动齿轮转动。由于主动齿轮与从动齿轮不同心，使主动齿轮的外齿、从动齿轮的内齿和两侧面的泵壳三者之间所形成腔室的容积在进油口处周期性地变化，在出油口处周期性地减小，使燃油从进油口一侧吸入，从另一侧的出油口处压出，通过电动机内部经单向阀从出油口排出。相对于进气管真空度，系统的工作油压恒定为300kPa。

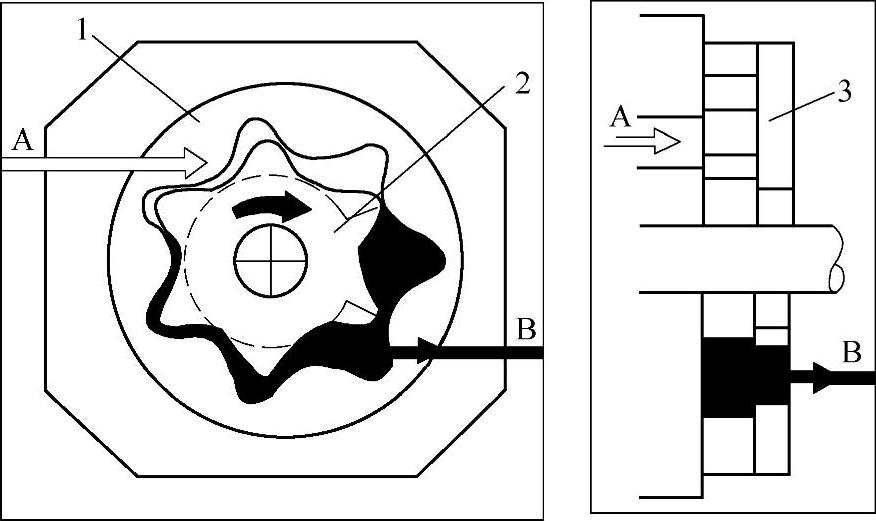

图3-7 桑塔纳2000GSi型轿车装备的齿轮式燃油泵

1—从动齿轮 2—主动齿轮 3—泵壳

A—进油口 B—出油口
