鉴定点36  气门弹簧的检修

鉴定点 36 气门弹簧的检修

问：检修气门弹簧的具体方法是什么？

答：检修气门弹簧的具体方法为：

（1）检视法 观察洗净后的气门弹簧外表有无变形、裂纹等缺陷，若有，则应更换。

（2）气门弹簧自由长度的检查

1）新旧对比法：将一根标准新弹簧与被测弹簧置于同一平板上，比较其长度是否一致，若不一致，则应更换。

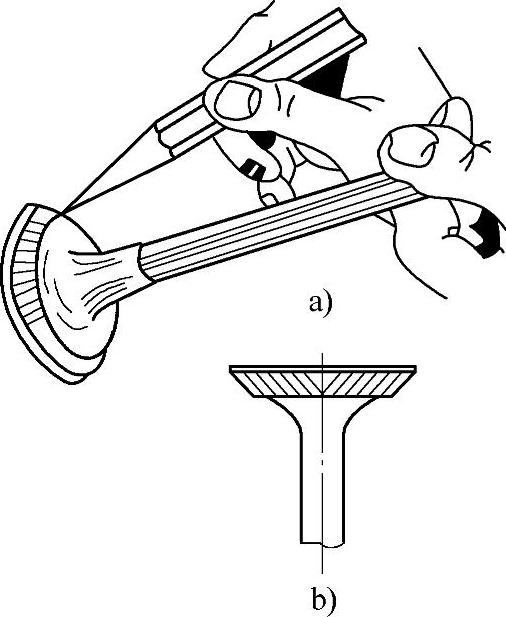

图3-8 画线法检验密封性

a）在气门工作面上画线 b）拍打后的气门工作面

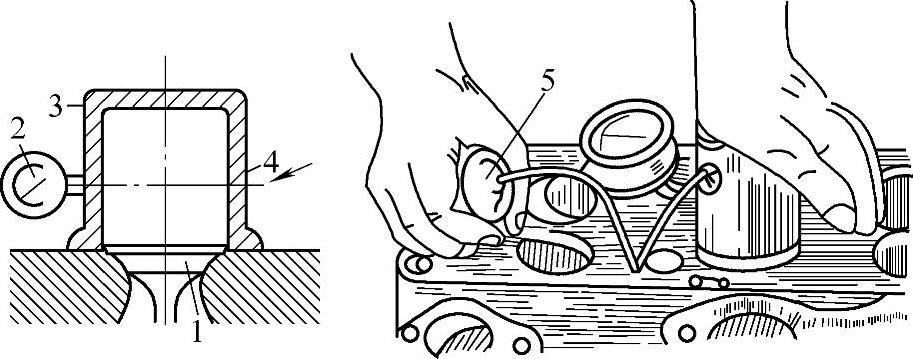

图3-9 用检验仪检查

1—气门 2—气压表 3—空气容器 4—与橡胶气囊相同的启口 5—橡胶气囊

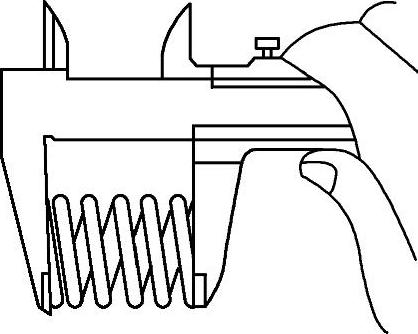

2）用游标卡尺测量法：如图3-10所示，如果气门弹簧自由长度不符合规定尺寸，则应予以更换。

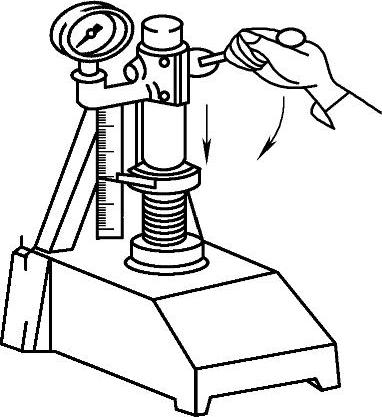

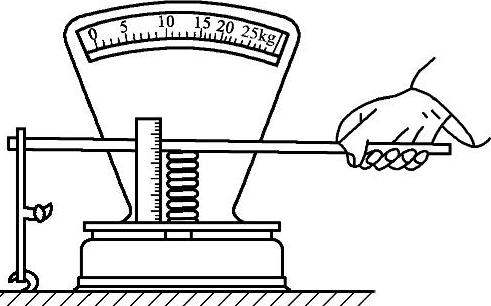

（3）弹簧弹力的测量 用检测仪测量弹力（见图3-11），将弹簧压至规定长度，台秤上所示弹力即为所测弹簧的弹力。

（4）气门弹簧弯曲和扭曲变形的检验方法 如图3-12所示，将气门弹簧放至平板上，用直角尺检查其弯曲和扭曲变形情况，当δ≤1.5mm，弹簧轴线偏移角α≤2°时为合格，否则应更换。

（5）气门弹簧的选配 气门弹簧的弹性必须符合技术条件规定。

图3-10 气门弹簧自由长度的检测

图3-11 弹簧弹力的测量

图3-12 气门弹簧弯曲和扭曲变形情况的检查
