鉴定点60  汽油蒸气排放控制系统

问：汽油蒸气排放控制系统的作用是什么？其工作原理是什么？

答：汽油蒸气排放控制系统的作用是收集汽油箱内蒸发的汽油蒸气，并将汽油蒸气导入气缸参与燃烧，从而防止汽油蒸气直接排入大气而造成污染。同时，它还根据发动机工况，控制导入气缸参与燃烧的汽油蒸气量。

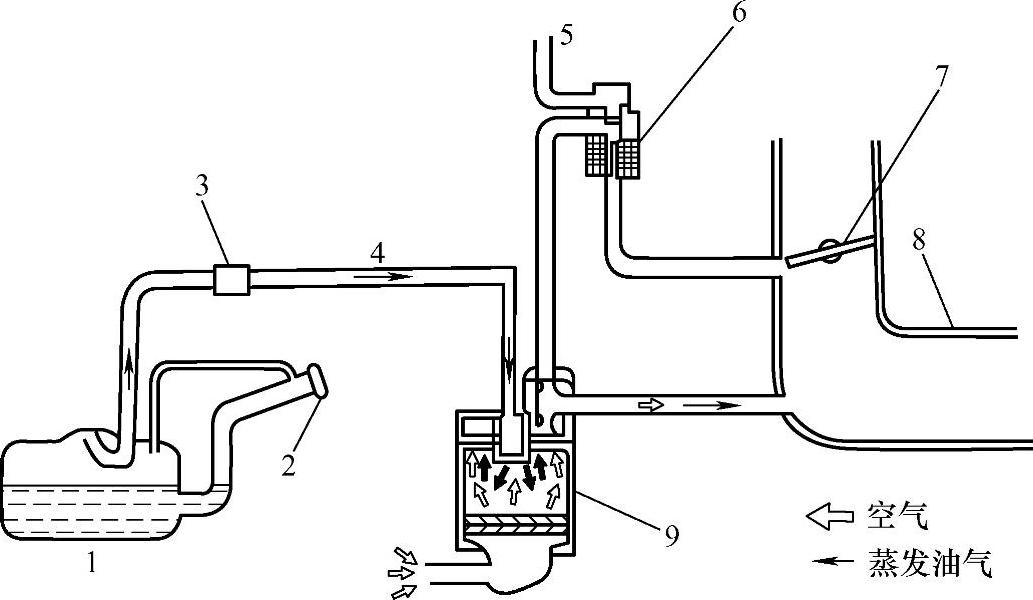

图3-30 汽油蒸气排放控制系统

1—油箱 2—油箱盖 3—单向阀 4—蒸气通气管路 5—接大气 6—活性炭罐控制电磁阀 7—节气门 8—进气歧管 9—活性炭罐

汽油蒸气排放控制系统如图3-30所示。活性炭罐与油箱之间设有排气管和单向阀，汽油箱内的汽油蒸气超过一定压力时，顶开单向阀经排气管进入活性炭罐，活性炭罐内的活性炭将汽油蒸气吸附在炭罐内。当发动机工作时，活性炭罐内的汽油蒸气经定量排放孔、吸气管进入进气管。活性炭罐的上端设有一个真空控制阀。真空控制阀为膜片阀，膜片上方为真空室，控制阀用来控制定量排放孔的开闭。真空控制阀与进气管之间的真空管路中设有受ECU控制的电磁阀，用以调节真空控制阀上方真空室的真空度，改变真空控制阀的开度，从而控制吸入进气管的汽油蒸气量。为防止活性炭罐内的燃油蒸气被吸入进气管后使混合气变浓，活性炭罐下方设有进气滤芯并与大气相通，使部分清洁空气与活性炭罐内的汽油蒸气一起被吸入进气管。
