鉴定点4  起动机的分类及结构

问：起动机的分类及结构是什么？

答：1.分类

1）按控制机构的不同，起动机可分为机械操纵式起动机、电磁操纵式起动机。

2）按传动机构的不同，起动机可分为惯性啮合式起动机、电枢移动式起动机、强制啮合式起动机。

2.结构

起动机由直流串励式电动机、传动机构及控制机构三部分组成。汽车上广泛采用的起动机为电磁操纵强制啮合式起动机，如图3-83所示。

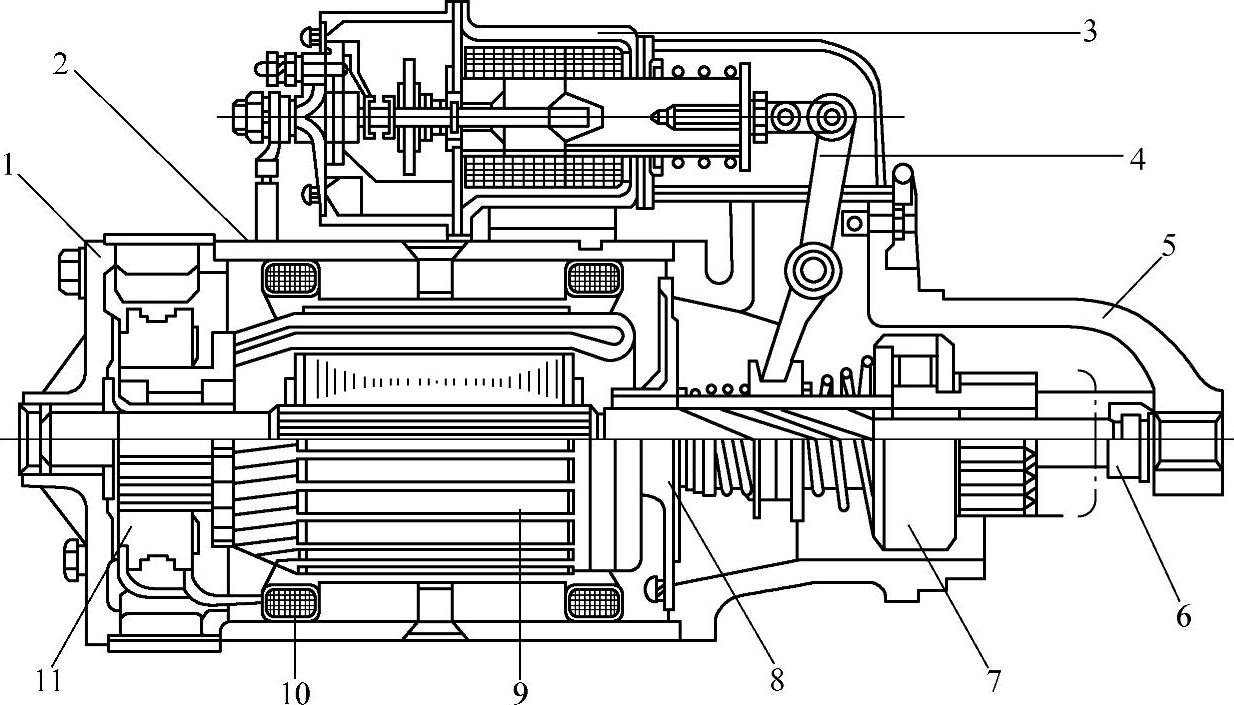

图3-83 电磁操纵强制啮合式起动机

1—前端盖 2—外壳 3—电磁开关 4—拨叉 5—后端盖 6—限位螺母 7—离合器 8—中间支承板 9—电枢 10—磁场绕组 11—电刷
