鉴定点7  发电机的结构

鉴定点 7 发电机的结构

问：发电机是由什么组成的？

答：硅整流发电机主要由转子、整流器、前后端盖、风扇、带轮、电刷及电刷架等组成，如图3-84所示。

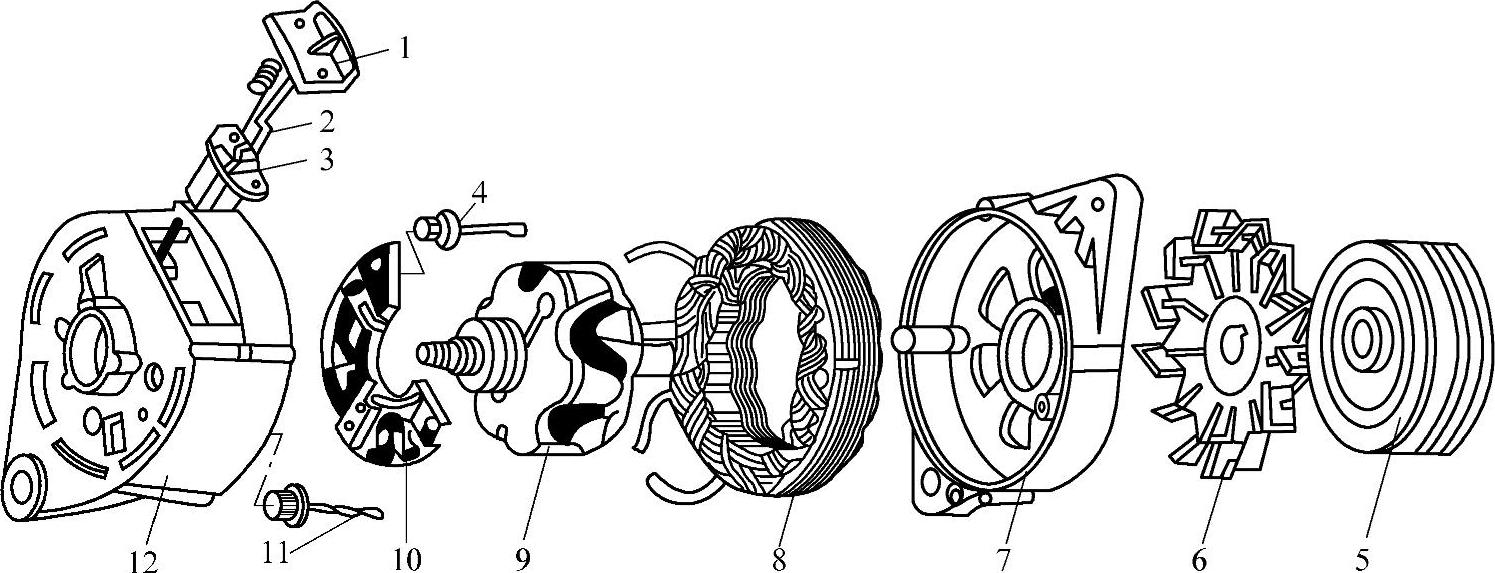

图3-84 硅整流发电机

1—电刷弹簧压盖 2—电刷 3—电刷架 4—硅二极管（阳） 5—带轮 6—风扇 7—前端盖 8—定子总成 9—转子 10—散热板 11—硅二极管（阴） 12—后端盖

1.转子总成（见图3-85）

转子总成由转子轴、集电环、爪极、励磁绕组等组成。发动机带轮带动发电机带轮旋转，当励磁绕组通电时，转子就产生旋转的磁场，切割定子。

2.定子总成（见图3-86）

定子绕组由铁心和定子绕组组成。固定的定子绕组切割转子产生旋转磁场（磁力线），定子绕组上就产生交流电动势。

电刷架总成的任务就是给转子绕组供给直流电，使转子产生磁场。

图3-85 转子总成

1—集电环 2—转子轴 3、6—爪极 4—磁轭 5—励磁绕组

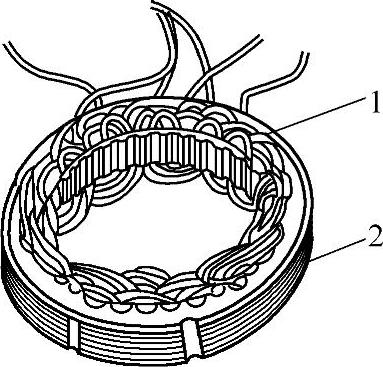

图3-86 定子总成

1—定子绕组 2—铁心

3.整流器

整流器中一般由装在后端盖上的三只负二极管和装在元件板上的三只正二极管组成桥式整流电路。其作用就是将定子产生的交流电整流为直流电，如图3-87所示。
