鉴定点14 活塞环的检验与更换
一、鉴定题目 活塞环的检验与更换
二、鉴定重点
用正确的方法检验活塞环。
三、鉴定准备工作
解放CA6102型发动机一台；常用工具一套，低压照明灯或手电筒一个，内径百分表一块；活塞环弹力检验仪一台，砂布一块。
四、技术标准
1）活塞环的弹力、漏光度应符合技术标准要求。
2）活塞环的侧隙、背隙和端隙应符合技术标准要求。
3）活塞环端面平整，装入环槽内应能转动灵活，不卡滞。
五、操作方法
为了保证活塞环与活塞环槽及气缸配合良好，在选配活塞环时，应进行下列检验。其中任意一项不符合要求时，均应重新选配。
1.检验活塞环的弹力
步骤1 把活塞环放在弹力检验仪上，使环的开口处于水平位置。
步骤2 移动检验仪上的量块，把活塞环的开口间隙压缩到标准的端间隙，观察秤杆上量块的质量，应符合技术要求。
2.检查活塞环漏光度
步骤1 将活塞环平放在已镗磨的气缸内，用活塞顶部推正活塞环。
步骤2 在活塞环上盖一个直径比缸径略小的用硬纸板做成的圆形遮光板，在气缸下部放置灯光照明设备，如图3-123所示。
步骤3 观察活塞环外圆与气缸壁之间是否漏光。
步骤4 用塞尺和游标万能角度尺测量其漏光度是否符合技术要求。
3.检查活塞环背隙
活塞环背隙通常以环槽深度和活塞环径向厚度之差来表示。若背隙过小，则应重新选择一组活塞环。
4.检查活塞环侧隙
将活塞环放在环槽内，围绕环槽滚动一周，应能自由滚动，然后用塞尺检测侧隙是否符合技术要求，如图3-124所示。
5.检查活塞环端隙
步骤1 将活塞环放在气缸内，用活塞顶将活塞环推正。
步骤2 将塞尺插入活塞环开口处进行测量，如图3-125所示。

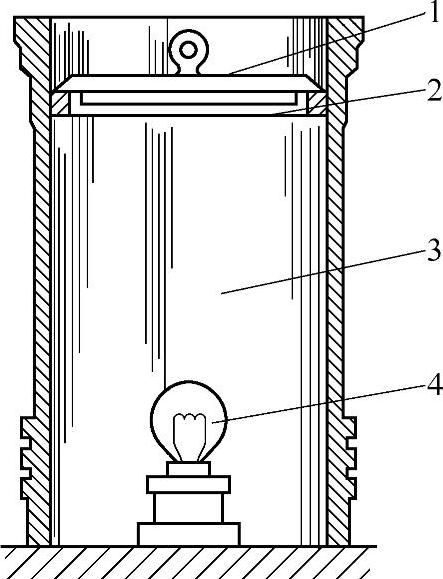

图3-123 活塞环的漏光检查
1—遮光板 2—活塞环 3—气缸 4—灯泡
图3-124 检查活塞环侧隙
1—活塞 2—活塞环 3—塞尺

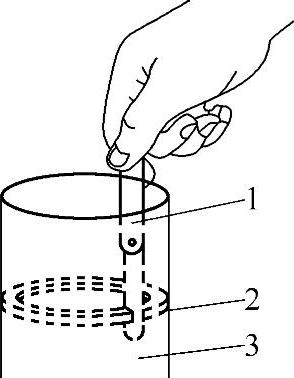

图3-125 检查活塞环端隙
1—塞尺 2—活塞环 3—气缸
活塞环端隙过大时不能使用；端隙过小时，用细平锉或整形锉在活塞环开口处的一个端面上锉削，边锉边量，要求环开口处要修锉平整，无毛刺。
