基础知识

一、燃油泵

燃油泵是电喷汽车燃油喷射系统的基本组成之一，作用是把燃油从燃油箱中吸出、加压后输送到燃油管中。由于它频繁工作，出现故障的频率较高，所以要定期对燃油泵进行养护。燃油泵在车上有外置式燃油泵和内置式燃油泵两种。目前的轿车大多是内置式燃油泵。

燃油泵的控制形式多种多样，但目前中高级轿车均采用发动机控制单元控制，如图3-45所示。在点火开关旋至ON位2s后，当起动发动机信号输入时以及当发动机工作时，燃油泵继电器处于接合状态，燃油泵开始工作。

图3-45 燃油泵的控制电路

二、燃油传感器

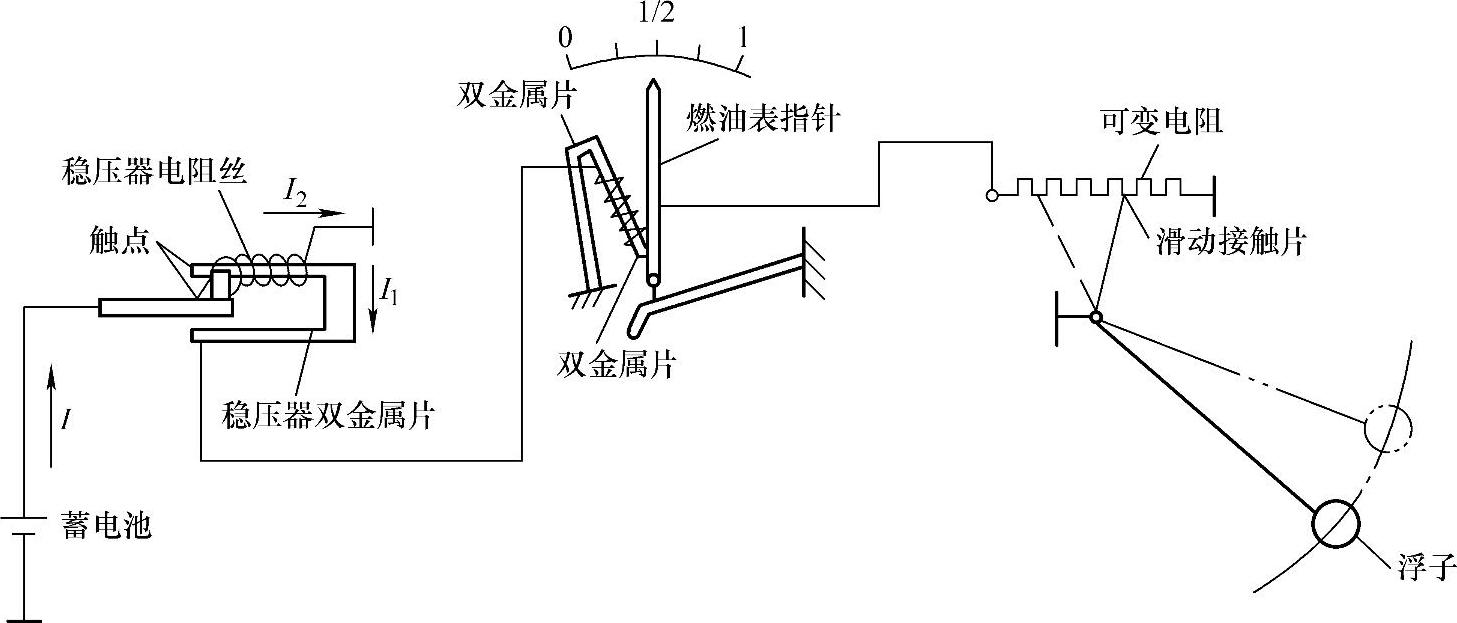

燃油传感器安装在燃油箱内，用来测量燃油箱的燃油量。它一般与燃油泵、燃油滤清器集成为一体，形成燃油泵总成。燃油传感器主要由浮子和可变电阻、滑动接触片等组成，它的控制电路如图3-46所示。

图3-46 燃油传感器的控制电路
