维修案例
1.全新迈腾轿车发动机无法起动
【故障现象】
一辆2013年款全新迈腾1.4TSI轿车，该车起动时起动机工作正常，但发动机无法起动。
【故障诊断与排除】
1）如图3-52所示，连接VAS5052检测发动机系统，检测时无故障码。
2）读取发动机控制单元数据流140第3组数据，第3组显示的高压燃油压力的实际值为4.08bar（408kPa），明显小于怠速时的正常值40bar（4000kPa）左右。一般正常汽车燃油泵压力值为6.0bar（600kPa）左右，说明燃油泵压力不足。
3）检查燃油泵控制单元供电熔丝SC10、SC36供电正常。

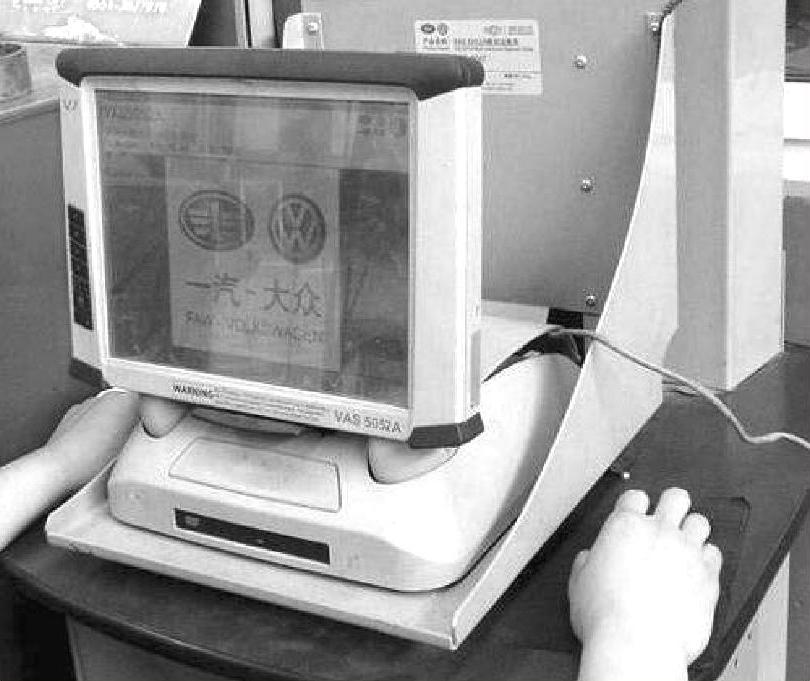

图3-52 用VAS5052检测发动机系统
4）拔下燃油泵控制单元J538插头，打开点火开关，用万用表分别测量T10p/3、T10p/1脚与T10p/5、T10p/6脚之间电压，为电源电压，正常，如图3-53所示。测量燃油泵G6线圈电阻即针脚T5a/1与T5a/5时，发现电阻为无穷大，说明燃油泵内部故障。

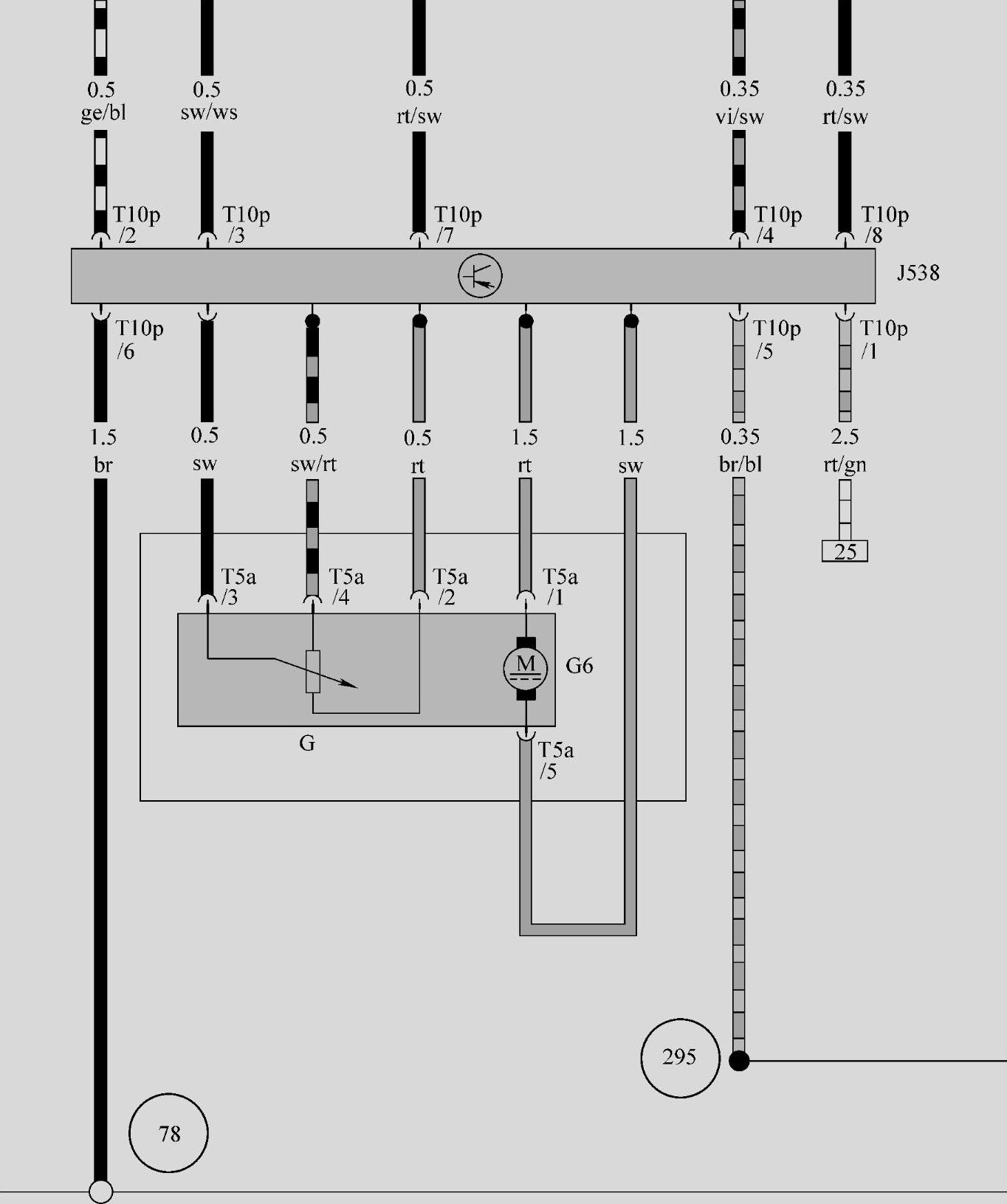

图3-53 全新迈腾轿车燃油泵控制单元J538电路
5）更换燃油泵后，汽车正常起动，读取发动机控制单元数据流140第3组数据，怠速时第3组显示的高压燃油压力值为39.61bar（3961kPa），达到标准值要求（图3-54），故障排除。
2.思铂睿轿车发动机起动困难且容易熄火
【故障现象】
一辆2012年款思铂睿2.4L轿车，该车发动机起动困难，有时需要转动点火钥匙几次才能起动，起动后也会经常出现熄火。

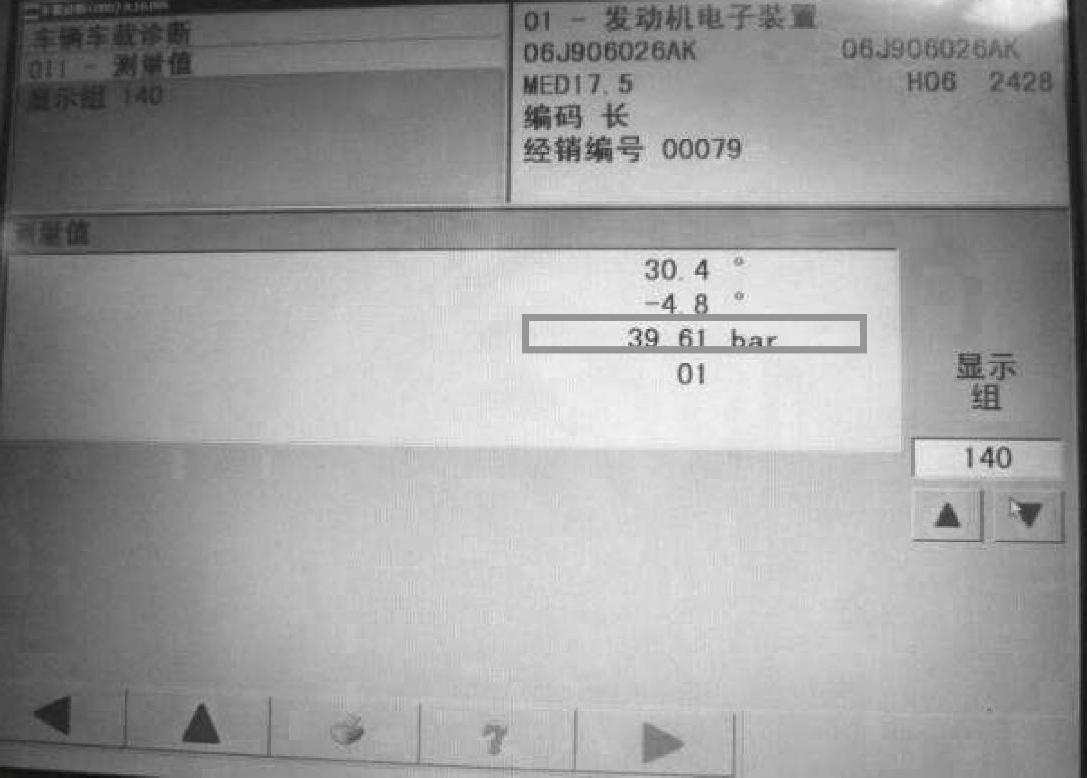

图3-54 高压燃油压力标准值
【故障诊断与排除】
1）检查发动机燃油压力、火花塞、点火火花均没有异常的情况。
2）使用故障诊断仪读取故障码，没有任何显示。
3）怀疑气缸压缩比过低，使用气缸压力表检查气缸压力为900kPa左右（图3-55），没有压力过低的现象。

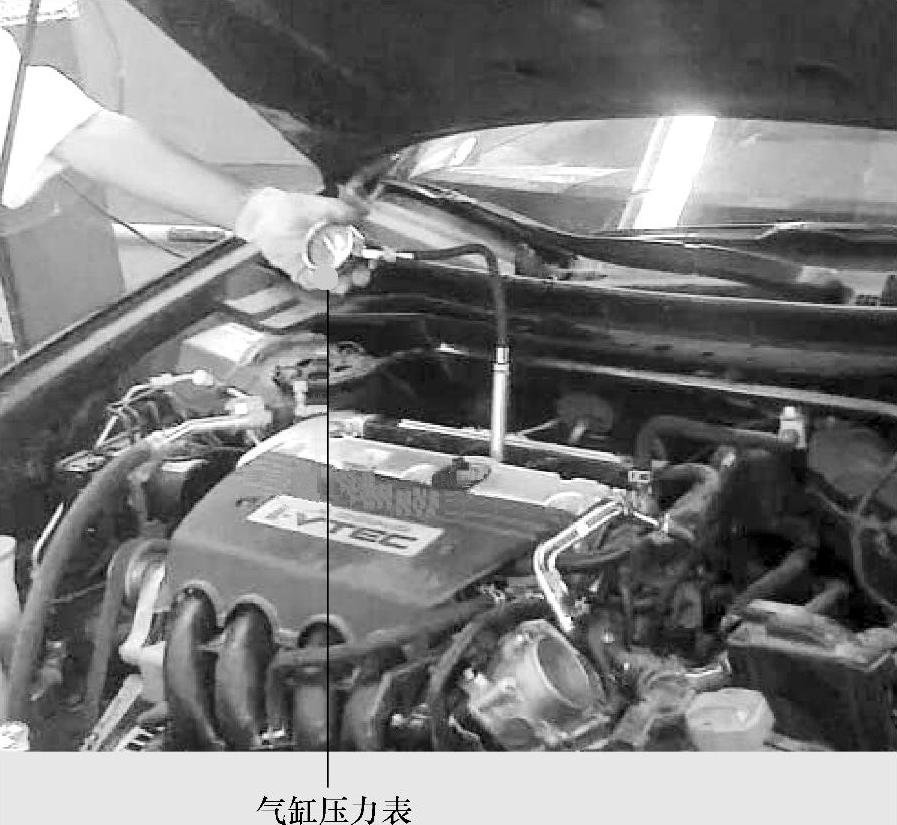

图3-55 检查气缸压力
4）初步判断为点火性能不佳，将4个点火线圈都更换后，发动机故障情况有所减轻，但是依然出现，故障根源不在点火线圈。
5）将同型号的另一辆车的燃油泵总成拆下进行替换后，将点火开关置于起动档位置时，发动机立即起动。
6）对车辆进行路试，加速良好，不再出现自动熄火的现象。
7）更换新的燃油泵后，故障排除。
3.明锐轿车行驶中突然熄火
【故障现象】
一辆2014年款明锐2.0L轿车，车主反映该车行驶中突然熄火，熄火后查看发现是燃油泵熔丝熔断，更换新的熔丝后行驶大约30min，汽车又一次熄火，检查发现燃油泵熔丝再次熔断。
【故障诊断与排除】
1）根据故障现象判断与燃油泵相连接的线路有短路的可能，检查线路没有发现异常。
2）更换新的熔丝，起动汽车，然后用故障诊断仪检查，没有故障码。大约运转10min后发动机熄火，检查发现燃油泵熔丝熔断。从熔断的熔丝上看出上面没有黑的圆点，这说明熔丝是慢慢熔断的。如果熔丝是立即熔断的，那么熔丝断面上应该有黑色的圆点。
3）拆下燃油泵检查，发现燃油泵两触点有被烧蚀的痕迹，是燃油泵内部电阻过大造成熔丝烧蚀的情况。
4）更换新的燃油泵，故障排除。
