实际操作
一、喷油器的检查
1）如图3-61所示，检查喷油器安装孔周围是否存在燃油泄漏的情况，如果有泄漏，则应更换喷油器密封圈。
2）如有必要，则拆下喷油器检查喷油器密封圈是否损坏（图3-62），如有损坏，应及时更换。

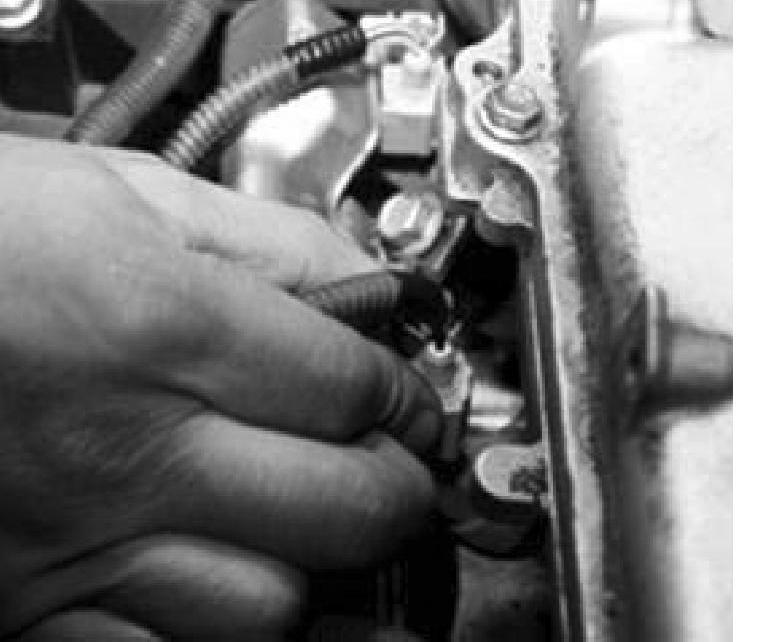

图3-61 检查喷油器安装孔

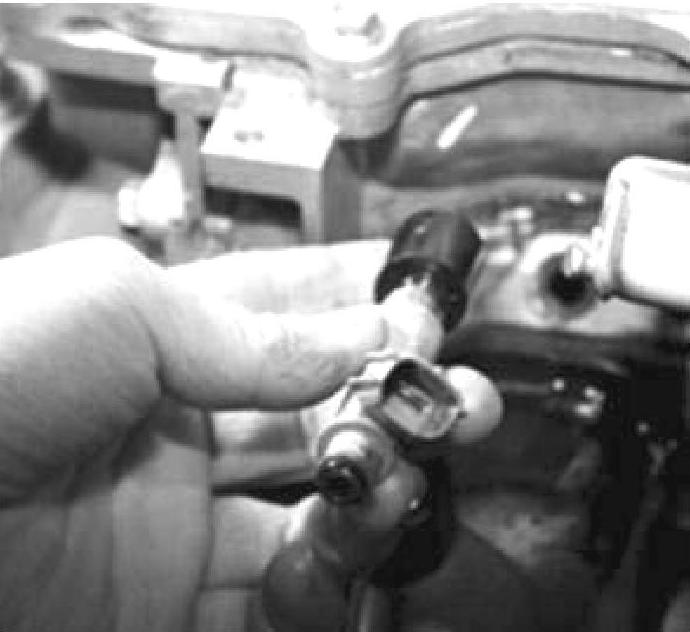

图3-62 检查喷油器密封圈
二、人工清洗喷油器
1）从发动机上拆下喷油器。
2）如图3-63所示，用专用连接器连接化油器清洗剂罐和喷油器，然后给喷油器间断地通12V的蓄电池电源，让化油器清洗剂将喷油器清洗干净，同时要确保喷射雾化情况良好。
三、超声波清洗喷油器
1）如图3-64所示，往超声波清洗仪槽内倒入专用喷油器清洗剂。
2）在超声波清洗仪槽内放入清洗支架，在清洗支架上放好喷油器（图3-65），清洗剂要浸过清洗支架表面。

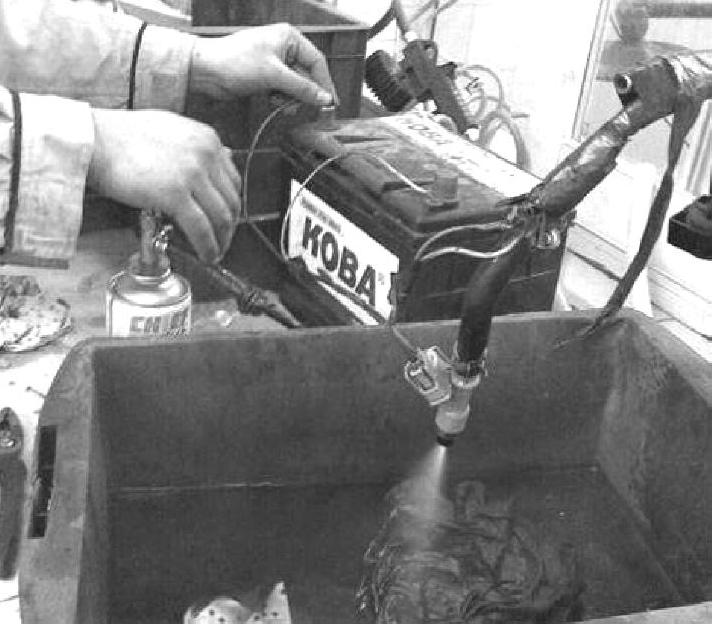

图3-63 人工清洗喷油器
3）将超声波清洗仪的线束连接到喷油器上，然后打开超声波清洗仪电源开关并按下超声波键，如图3-66所示。

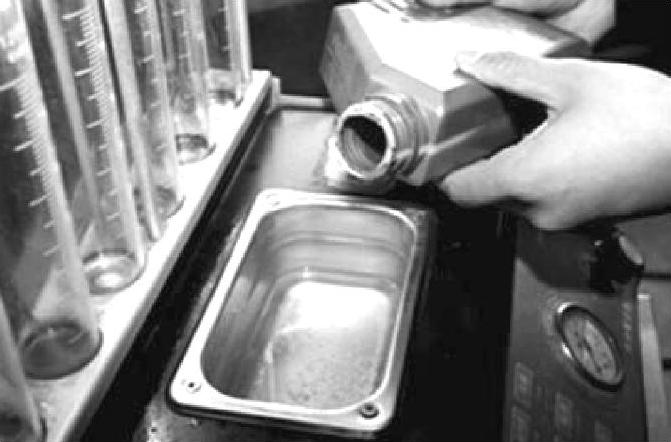

图3-64 倒入专用喷油器清洗剂

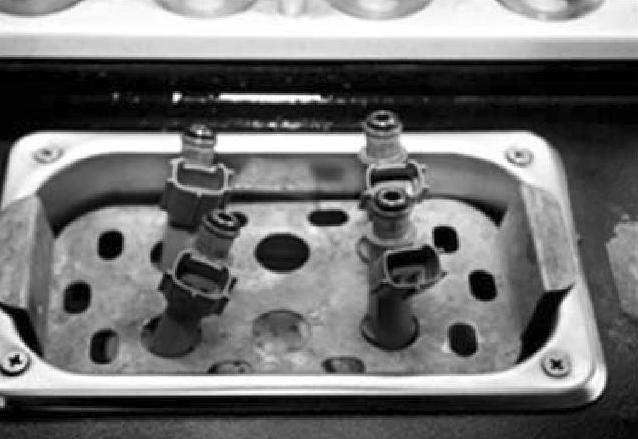

图3-65 放好喷油器
4）如图3-67所示，设置好清洗时间即可自行清洗。

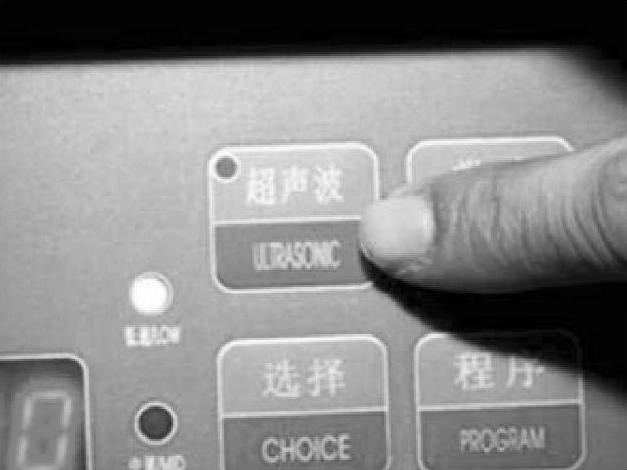

图3-66 按下超声波键

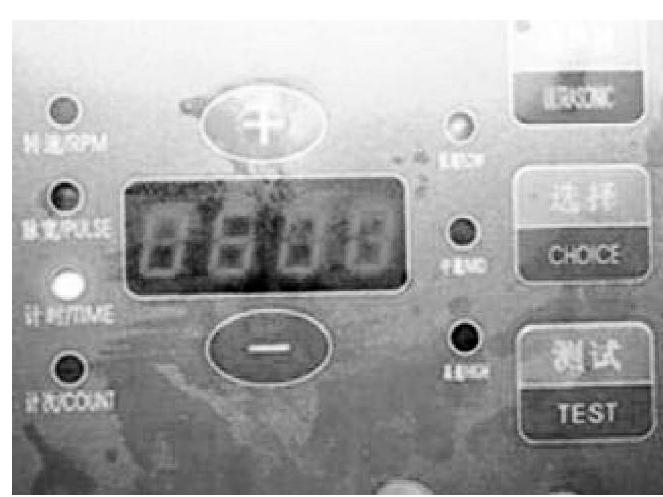

图3-67 设置清洗时间
四、喷油器的雾化测试
1）从汽车上拆下喷油器，然后将它们装在喷油器测试仪上，如图3-68所示。
2）将驱动线插头依次插入喷油器插接器中，如图3-69所示。

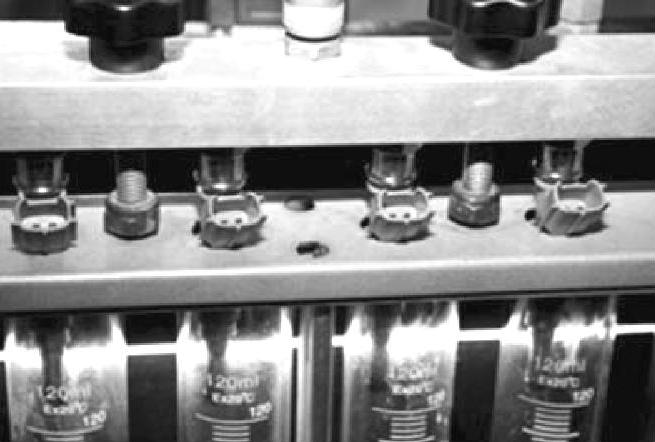

图3-68 安装喷油器

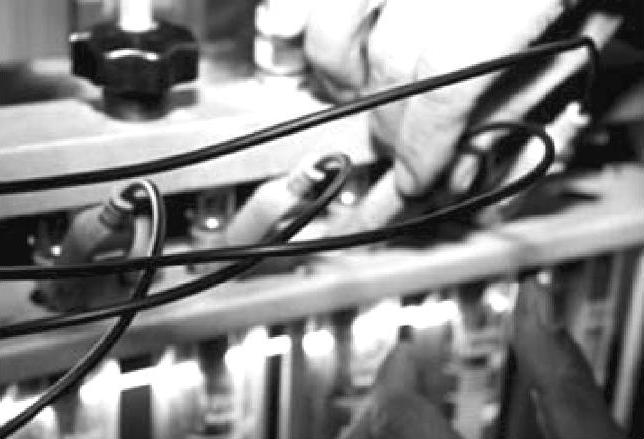

图3-69 安装驱动线
3）如图3-70所示，调整喷油器的测试参数，包括油压、转速、喷油脉宽、测试时间等。
4）如图3-71所示，测试喷油器喷入的油量、雾化情况等。当液面达到量筒的2/3时，按下停止键或暂停键，观测在不同工况下各喷油器的流量均衡性。一般所有喷油器的喷油量偏差不应超过2%，标准喷油量为每15s（2次或3次）60～73mL，各喷油器间的差别为13mL或更少，各喷油器雾化要均匀。

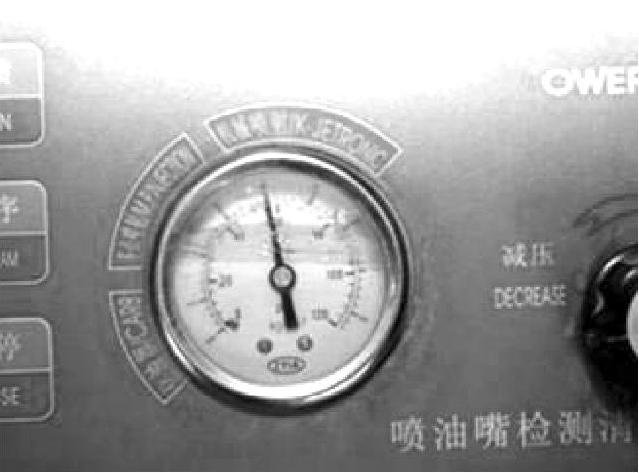

图3-70 调整测试参数

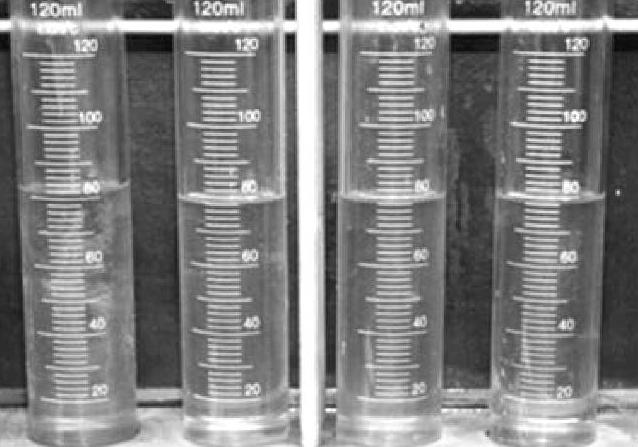

图3-71 喷油器雾化测试
