维修案例
1.雅阁轿车发动机发抖
【故障现象】
一辆2007年款雅阁3.0L轿车，车主反映该车怠速不稳，加速时发动机有轻微的发抖。
【故障诊断与排除】
1）使用HDS测试，发现发动机第1缸有运行失火的异常情况。

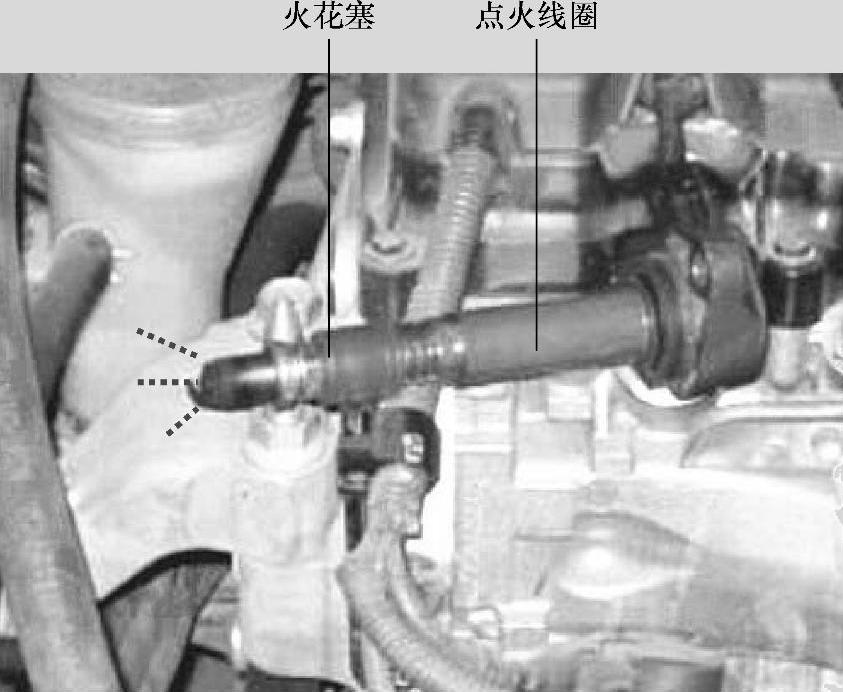

2）拆卸第1缸点火线圈，然后安装上正常的火花塞，并将火花塞螺纹部分搭铁，如图3-111所示。
图3-111 跳火测试
3）起动发动机，火花塞火花过弱，说明该缸点火线圈可能损坏。重新换上正常的点火线圈，然后进行跳火测试，火花较强，说明原来的点火线圈有故障。
4）更换原厂的点火线圈，装复后清除故障码试车，加速顺畅，发动机发抖现象消除，故障排除。
2.全新胜达轿车发动机起动困难且行驶时加速无力
【故障现象】
一辆2013年款北京现代全新胜达2.4L轿车，车主反映该车发动机起动困难且行驶时加速无力。
【故障诊断与排除】
1）用故障诊断仪检测发动机，无故障码。
2）检查数据流，发现第2缸和第4缸有缺火记录，初步判断是火花塞电极受损。

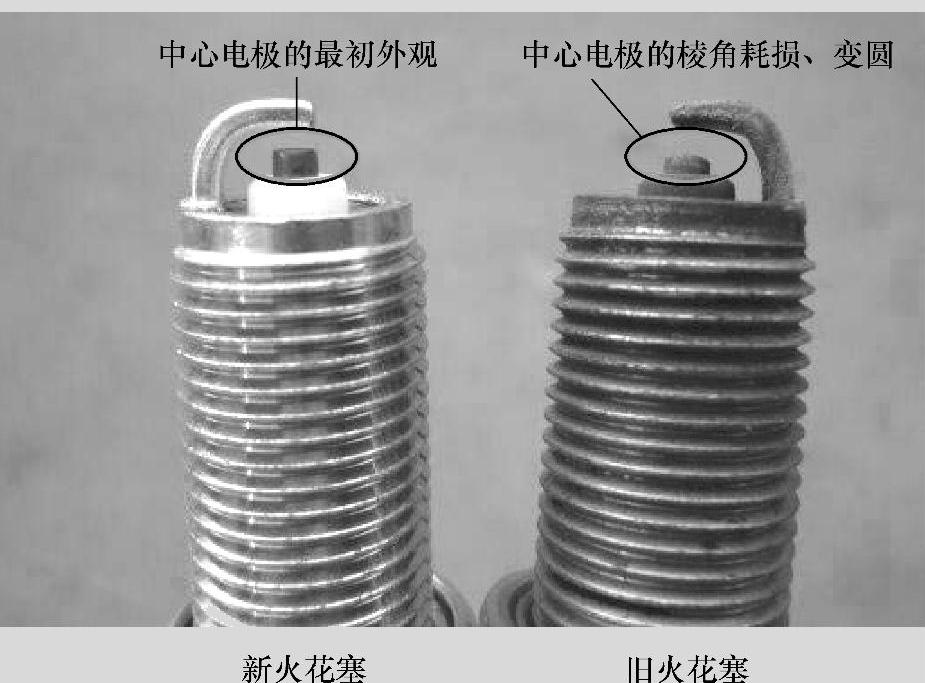

3）拆下所有火花塞进行检查，发现火花塞中心电极的棱角耗损、变圆，如图3-112所示。
4）更换4个缸的火花塞，然后按照规定的力矩拧紧。
5）起动发动机进行检查，发动机起动正常，加速性能良好，故障排除。
图3-112 新旧火花塞对比
3.迈腾轿车发动机抖动
【故障现象】
一辆2012年款迈腾1.8TSI轿车，车主反映该车发动机怠速抖动严重，加速无力。
【故障诊断与排除】

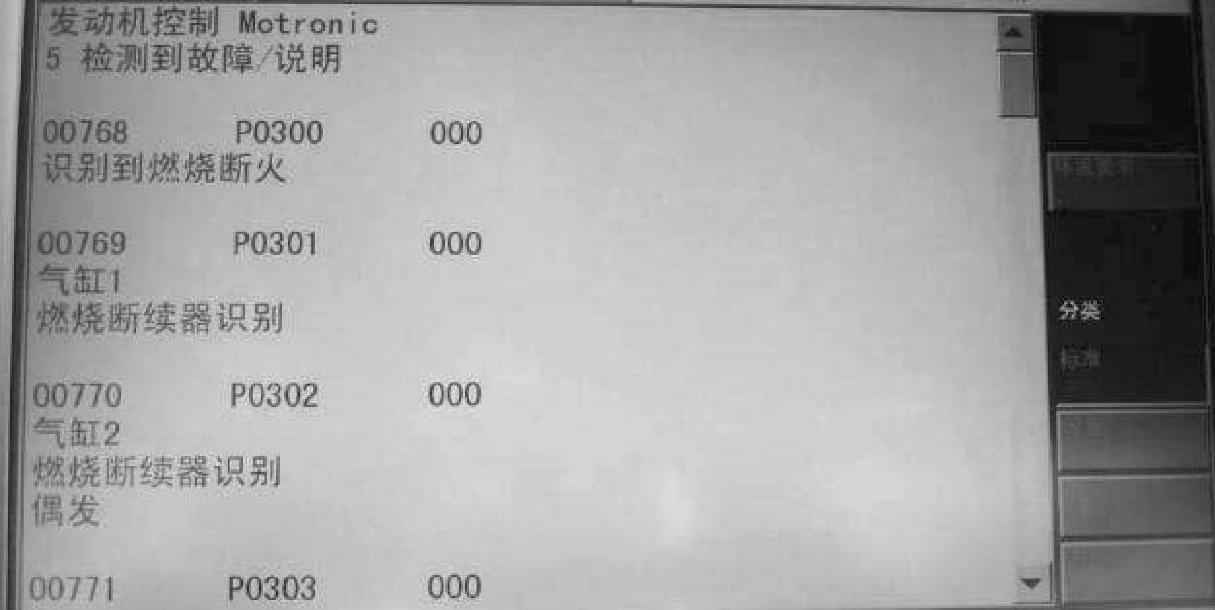

1）起动发动机，然后用VAS5052读取发动机故障码，出现P0300（识别到燃烧断火）、P0301（气缸1燃烧断续器识别）、P0302（气缸2燃烧断续器识别）、P0303（气缸3燃烧断续器识别）、P0304（气缸4燃烧断续器识别），如图3-113所示。
图3-113 发动机故障码信息
2）因为发动机怠速抖动严重，类似缺缸现象，于是先做断缸试验，效果不明显，无明显异常，说明发动机抖动不是某一气缸燃烧不好所致，而是整个发动机都燃烧不好引起的故障。
3）检查火花塞和点火线圈，火花塞表面略有发黑现象，更换火花塞和点火线圈后进行试验，发动机恢复正常，故障排除。
4.宝马发动机怠速不稳
【故障现象】
一辆2012年款宝马520Li轿车，车主反映该车发动机怠速不稳。
【故障诊断与排除】
1）让发动机保持怠速运转，使用故障诊断仪读取发动机故障码，显示氧传感器故障。
2）使用良好的氧传感器进行替换，然后进行检查，故障码消除，但是发动机怠速依然抖动。
3）询问车主得知该车已经大修过一次，在其他维修厂也检查过，并且更换了火花塞、点火线圈，修完后抖动更加厉害。
4）拆下点火线圈和火花塞，发现该点火线圈和火花塞均不是原厂配件。

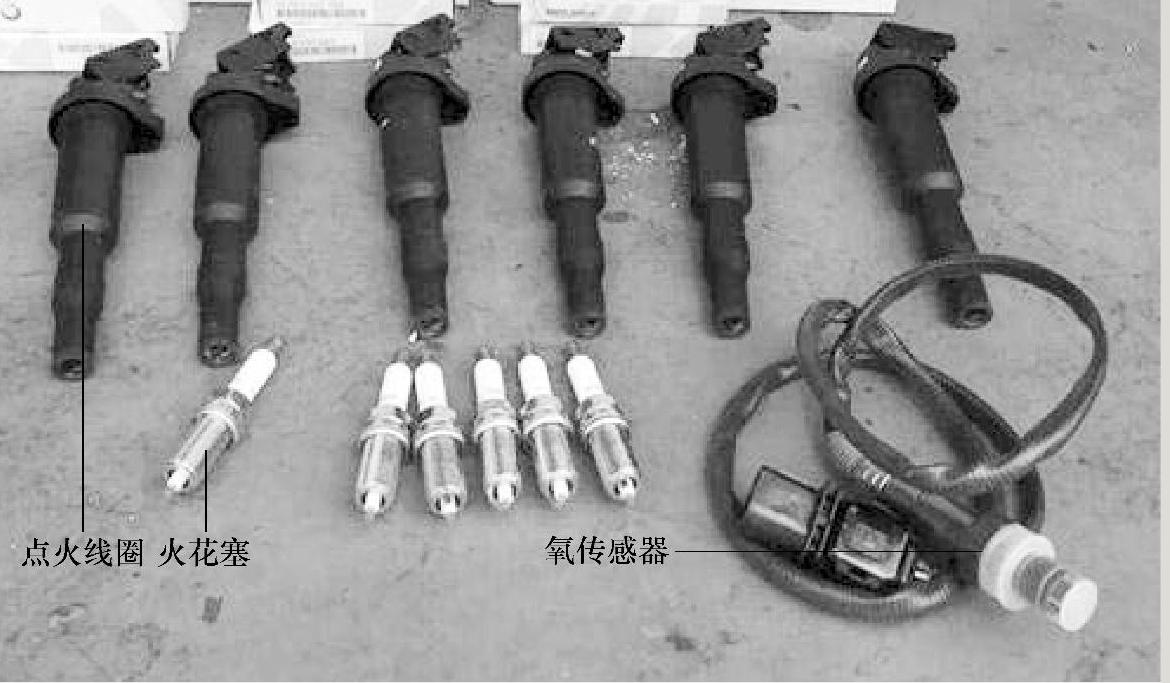

5）如图3-114所示，选择宝马原厂点火线圈、火花塞、氧传感器进行更换，然后清除故障码。
6）起动发动机进行试车，发动机怠速正常，故障排除。
图3-114 原厂的配件
