基础知识

一、动力转向系统的作用

动力转向系统就是在驾驶人的控制下，借助于助力转向油泵产生的液体压力来实现车轮转向。动力转向系统可以减小转动转向盘所需的力，来降低驾驶人的疲劳程度从而提高行驶过程中的安全性。目前大部分轿车动力转向系统均采用齿轮齿条转向器。

二、动力转向系统的结构与原理

以雅阁轿车为例，动力转向系统主要由储油罐、转向油泵、齿轮齿条转向器、软管及管路、转向操纵机构（包括转向盘、转向轴、转向柱管吸能装置及万向节等）及转向传动机构（包括转向节、转向横拉杆等）组成，如图4-115所示。

动力转向系统的工作原理是通过转向油泵（由发动机传动带带动）提供油压推动齿轮齿条转向器，进而产生辅助力推动转向横拉杆，辅助车轮转向。

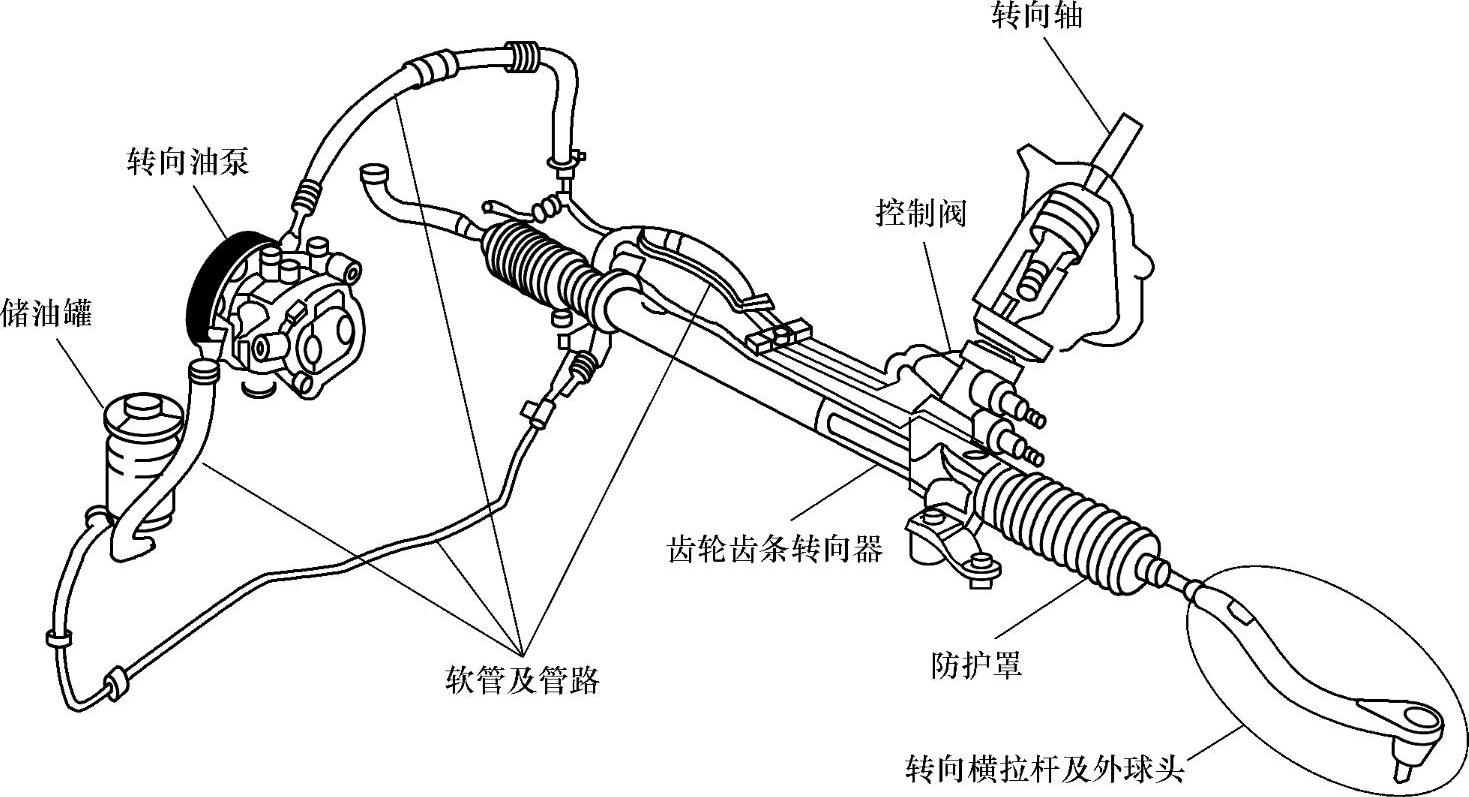

图4-115 动力转向系统的结构与原理
