维修案例
1.凯美瑞轿车转向沉重
【故障现象】
一辆2012年款凯美瑞2.0L轿车，车主反映该车行驶中出现转向沉重的现象。
【故障诊断与排除】
1）首先进行试车，发现动力转向系统的转向助力效果逐渐减弱，转向时出现转向沉重的现象。根据试车情况，检测发现助力转向油面高度正常，没有出现泄漏的情况。
2）将油压表的一端接在转向油泵的输出端，另一端接在齿轮齿条转向器的输入端，使发动机怠速运转；在油压表阀门全闭的情况下，测得油压为3500kPa，而标准值应大于7000kPa，说明转向油泵有故障。
3）将转向盘分别转到左右极限位置，再打开油压表阀门，分别测量油压均为3500kPa，说明齿轮齿条转向器、安全阀以及溢流阀均正常。
4）拆检转向油泵，发现泵内的各叶片表面磨损严重，厚度仅为1.35mm，而标准值为1.55mm。
5）更换转向油泵内的叶片、弹簧和弹簧座，按规定安装好后试车，故障排除。
2.凯美瑞轿车转向油泵异响
【故障现象】
一辆2012年款凯美瑞2.0L轿车，车主反映该车在行驶途中转向油泵出现异响。
【故障诊断与排除】
1）首先打开发动机盖检查转向油泵储液罐油液，液面正常，但发现油液起泡，说明动力转向系统有空气。
2）起动发动机，使其怠速运转几分钟，将转向盘从左向右转到全锁位置，并保持2～3s，然后反方向转到另一全锁位置保持2～3s，如此重复数次后，重新检查，气泡消失，但异响仍然存在。
3）起动发动机使其怠速运转，其中一个维修人员转动转向盘，另一个维修人员用听诊仪检查发现转向油泵内部异响，表明该转向油泵有磨损的情况。
4）更换转向油泵，并添加动力转向油后试车，故障排除。
3.北京现代悦动轿车转向盘不能自动回位
【故障现象】
一辆2011年款北京现代悦动1.6L轿车，车主反映该车转向盘不能自动回位。
【故障诊断与排除】
1）检查转向盘、转向柱以及转向油泵均正常，也没有出现动力转向油泄漏的情况。
2）检查汽车轮胎，轮胎的技术状态均正常。

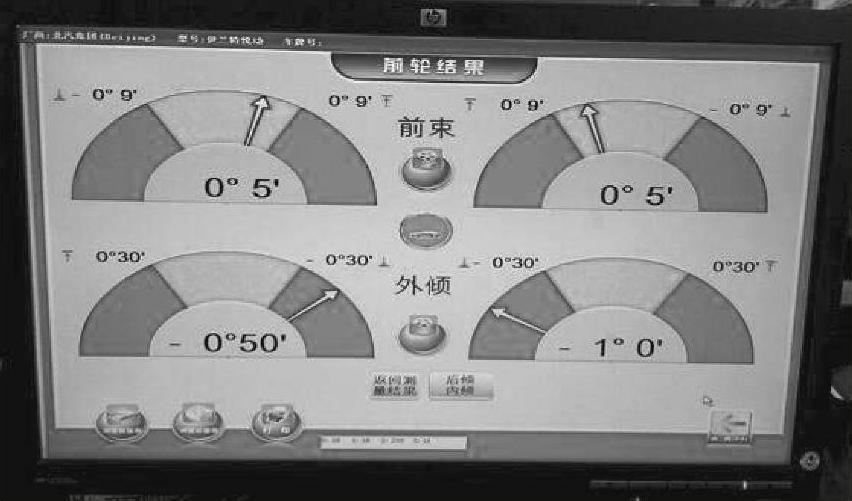

3）如图4-123所示，使用四轮定位仪检查前轮前束值，各项参数符合要求。
图4-123 前轮前束值
4）驾驶汽车进行长时间的路试，发现在复杂的道路行驶时，齿轮齿条转向器异响，说明转向器内部故障，必须更换。
5）更换齿轮齿条转向器，然后调整前轮前束值至合适位置。
6）驾驶汽车进行路试，转向盘不能自动回位现象消除，故障排除。
